راهنمای راه اندازی دتکتور CombiProtect

CombiProtect دستگاهی ترکیبی از یک دتکتور حرکت بی سیم با زاویه دید 88.5 درجه و فاصله تا 12 متر و همچنین یک دتکتور شکستن شیشه با فاصله تا 9 متر است. این دتکتور می تواند حیوانات را نادیده بگیرد و از همان قدم اول فردی را در منطقه حفاظت شده تشخیص دهد. می تواند تا 5 سال از باتری از پیش نصب شده کار کند و در داخل محیط ساختمان استفاده شود.

دتکتور CombiProtect در دزدگیر آژاکس عمل می کند که از طریق پروتکل محافظت شده Jeweller به هاب متصل است. برد ارتباطی تا 1200 متر در خط دید (بدون مانع) است. علاوه بر این، دتکتور را می توان به عنوان یک چشمی در یک دزدگیر دیگر، از طریق ماژول های ادغام uartBridge یا ocBridge Plus استفاده کرد.

این دتکتور از طریق یک اپلیکیشن موبایل برای گوشی های هوشمند مبتنی بر iOS و اندروید راه اندازی می شود. سیستم از طریق نوتیفیکیشن، پیامک و تماس (در صورت فعال بودن) کاربر را از تمامی رویدادها مطلع می کند.

%INSERT%

عناصر عملیاتی

علائم بدنه

  1. نشانگر LED
  2. لنز تشخیص حرکت
  3. منفذ میکروفون
  4. پنل نصب SmartBracket (قسمت سوراخ شده برای فعال سازی ویژگی ضد دستکاری (Tamper) در صورت تلاش برای حذف دتکتور ضروری است)
  5. دکمه دستکاری (Tamper)
  6. دکمه روشن/خاموش
  7. کد QR

%INSERT%

نحوه عملکرد

دتکتور CombiProtect دو نوع دتکتور امنیتی یعنی تشخیص حرکت و تشخیص شکسته شدن شیشه را ترکیب می کند.

سنسور PIR حرارتی با تشخیص اجسام متحرک با دمای نزدیک به دمای بدن انسان، نفوذ به یک اتاق محافظت شده را تشخیص می دهد. اما اگر حساسیت مناسب در تنظیمات انتخاب شده باشد، دتکتور می تواند حیوانات اهلی را نادیده بگیرد.

میکروفون الکترت (Electret) وظیفه تشخیص شکستگی شیشه را بر عهده دارد. سیستم ثبت رویداد هوشمند به دنباله ای از صداها با ماهیت خاص نیاز دارد یعنی ابتدا یک ضربه کند و ارام به شیشه را تشخیص می دهد سپس صدای ریختن تکه های شکسته شده شیشه را تشخیص می دهد، و براساس این نوع تشخیص مرحله ای از تحریک تصادفی دتکتور جلوگیری می کند.

اگر شیشه با هر لایه ای پوشانده شده باشد مانند ضد ضربه یا ضربه گیر، پوشش ضد آفتاب، پوشش های تزئینی یا موارد دیگر، دتکتور CombiProtect شکستن شیشه را تشخیص نمی دهد. به منظور تشخیص شکستن این نوع شیشه های دارای پوشش، توصیه می کنیم از دتکتور DoorProtect Plus با سنسور ضربه و شیب استفاده کنید.

پس از فعال سازی، دتکتور فعال/Armed بلافاصله یک سیگنال هشدار را به هاب ارسال می کند و آژیرها را فعال می کند و کاربر را مطلع می کند.

اگر قبل از فعال کردن دزدگیر، دتکتور حرکت را تشخیص داده باشد، فوراً فعال نمی شود، اما در طی بررسی بعدی توسط هاب فعال می شود.

%INSERT%

اتصال دتکتور به دزدگیر آژاکس

دتکتور به هاب متصل شده و از طریق برنامه موبایل دزدگیر آژاکس راه اندازی می شود. برای برقراری اتصال، لطفاً دتکتور و هاب را در محدوده ارتباطی قرار دهید و مراحل افزودن دستگاه را دنبال کنید.

قبل از شروع اتصال :

  1. برنامه Ajax را نصب کنید و یک حساب کاربری ایجاد کنید، هاب را به برنامه اضافه کنید و حداقل یک اتاق ایجاد کنید.
  2. هاب را روشن کنید و اتصال اینترنت (از طریق کابل اترنت و/یا شبکه GSM) را بررسی کنید.
  3. با بررسی وضعیت هاب در برنامه تلفن همراه، مطمئن شوید که هاب غیر عملیاتی/Disarmed شده است و در حال بروزرسانی نمی باشد.

فقط کاربران دارای دسترسی ادمین می توانند دستگاه را به هاب اضافه کنند.

نحوه اتصال دتکتور به هاب :

  1. در برنامه Ajax گزینه افزودن دستگاه / Add Device را انتخاب کنید.

  2. دستگاه را نامگذاری کنید، کد QR را به صورت دستی/اسکن وارد کنید (روی بدنه و بسته بندی قرار دارد)، و اتاق را انتخاب کنید.

    کد qr

  3. افزودن / Add را انتخاب کنید — شمارش معکوس آغاز خواهد شد.

  4. دستگاه را روشن کنید.

    دکمه روشن خاموش

برای تشخیص و جفت شدن، دتکتور باید در محدوده پوشش شبکه بی سیم هاب قرار داشته باشد.

درخواست اتصال به هاب برای مدت کوتاهی در لحظه روشن شدن دستگاه ارسال می شود.

اگر دتکتور به هاب متصل نشد، دتکتور را به مدت 5 ثانیه خاموش کنید و دوباره امتحان کنید.

دتکتور متصل در لیست دستگاه های برنامه ظاهر می شود. بروزرسانی وضعیت های دتکتور در لیست بستگی به زمان درخواست دستگاه تنظیم شده در تنظیمات هاب دارد (مقدار پیش فرض 36 ثانیه است).

اتصال دتکتور به تمامی دزدگیرها

برای اتصال دتکتور به یک واحد مرکزی امنیتی غیر برند آژاکس با ماژول یکپارچه سازی uartBridge یا ocBridge Plus، توصیه های مندرج در دفترچه راهنمای این دتکتور را دنبال کنید.

%INSERT%

وضعیت ها

  1. دستگاه ها / Devices ایکون
  2. دتکتور CombiProtect
پارامتر مقدار
دما / Temperature دمای دتکتور بروی پردازنده اندازه گیری شده و به تدریج تغییر می کند.
قدرت سیگنال / Jeweller Signal Strength قدرت سیگنال بین هاب و دتکتور
شارژ باتری / Battery Charge سطح باتری دستگاه. به صورت درصد نمایش داده می شود
درپوش / Lid حالت تشخیص دستکاری (Tamper) دتکتور که به جدا شدن یا آسیب دیدن بدنه واکنش نشان می دهد.
وقفه ثانیه ای در زمان ورود / Delay When Entering, sec وقفه زمانی هنگامی که وارد می شوید.
وقفه ثانیه ای در زمان خروج / Delay When Leaving, sec وقفه زمانی هنگامی که خارج می شوید.
اکستندر وایرلس رکس / ReX وضعیت استفاده از اکستندر وایرلس ReX را نشان می دهد.
حساسیت تشخیص حرکت / Motion Detector Sensitivity سطح حساسیت تشخیص در سنسور تشخیص حرکت
تشخیص حرکت همیشه فعال / Motion Detector Always Active در صورت فعال بودن، دتکتور حرکت همیشه در حالت فعال است.
حساسیت تشخیص شیشه / Glass Detector Sensitivity سطح حساسیت تشخیص شکسته شدن شیشه
تشخیص شیشه همیشه فعال / Glass Detector Always Active در صورت فعال بودن، دتکتور تشخیص شکسته شدن شیشه همیشه در حالت فعال است.
غیرفعالسازی موقت /Temporary Deactivation وضعیت عملکرد غیرفعالسازی موقت دستگاه را نشان می دهد:
  • خیر / No — دستگاه به طور معمول کار می کند و همه رویدادها را منتقل می کند.
  • فقط در / Lid only —مدیر هاب اعلان های مربوط به فعال شدن دکمه دستکاری (Tamper) دستگاه را غیرفعال کرده است.
  • به طور کامل / Entirely — دستگاه توسط مدیریت هاب به طور کامل از عملکرد سیستم حذف شده است. دستگاه از دستورات سیستم پیروی نمی کند و آلارم یا رویدادهای دیگر را گزارش نمی کند.
  • بر اساس تعداد آلارم ها/ By number of alarms — هنگامی که تعداد آلارم ها بیش از حد باشد، دستگاه به طور خودکار غیرفعال می شود (در تنظیمات برای غیرفعالسازی خودکار دستگاه ها مشخص شده است). این ویژگی در برنامه Ajax PRO پیکربندی شده است.
فریمور /Firmware نسخه فریمور دتکتور
شناسه دستگاه / Device ID شناسه دتکتور

%INSERT%

تنظیمات

  1. دستگاه ها / Devices ایکون
  2. دتکتور CombiProtect
  3. تنظیمات / Settings ایکون
تنظیمات مقدار
اولین فیلد / First field نام قابل ویرایش برای دتکتور
اتاق / Room اتاق مجازی که دستگاه را می توان به آن اختصاص داد.
وقفه ثانیه ای در زمان ورود / Delay When Entering, sec انتخاب زمان تاخیر هنگام ورود
وقفه ثانیه ای در زمان خروج / Delay When Leaving, sec انتخاب زمان تاخیر هنگام خروج
وقفه در حالت شب / Delays in Night Mode تأخیر در هنگام روشن شدن حالت شب
عملیاتی در حالت شب / Arm in Night Mode در صورت فعال بودن، هنگام استفاده از حالت شب، دتکتور به حالت عملیاتی شدن/Armed تغییر می کند.
نشانگر LED هشدار / Alarm LED indication به شما امکان می دهد چشمک زدن نشانگر LED را در هنگام زنگ هشدار غیرفعال کنید. برای دستگاه های دارای سیستم عامل نسخه 5.55.0.0 یا بالاتر موجود است.
تشخیص حرکت / Motion Detector در صورت فعال بودن، تشخیص حرکت فعال خواهد بود.
حساسیت / Sensitivity انتخاب سطح حساسیت سنسور حرکت :
  • بالا / High
  • متوسط / Medium
  • پایین / Low
تشخیص حرکت همیشه فعال / Motion Detector Always Active اگر فعال باشد، دتکتور همیشه حرکت را ثبت می کند.
تشخیص شیشه فعال / Glass Detector Enabled در صورت فعال بودن، تشخیص شکسته شدن شیشه فعال خواهد بود.
حساسیت محافظ شیشه / Glass Protection Sensitivity انتخاب سطح حساسیت تشخیص شکسته شدن شیشه :
  • بالا / High
  • متوسط / Medium
  • پایین / Low
محافظ شیشه همیشه فعال / Glass Protection Always Active در صورت فعال بودن، دتکتور همیشه شکسته شدن شیشه را ثبت می کند
اعلام خطر با آژیر در صورت تشخیص حرکت / Alert with a siren if motion is detected در صورت فعال بودن، آژیرهای اضافه شده به سیستم با شناسایی حرکت فعال می شوند.
اعلام خطر با آژیر در صورت تشخیص شکسته شدن شیشه / Alert with a siren if glass break is detected در صورت فعال بودن، آژیرهای اضافه شده به سیستم با شناسایی شیشه شکسته شده فعال می شوند.
تست قدرت سیگنال / Jeweller Signal Strength Test دتکتور را به حالت تست قدرت سیگنال Jeweller تغییر می دهد.
تست منطقه تشخیص / Detection Zone Test دتکتور را به حالت تست منطقه تشخیص تغییر می دهد.
تست تضعیف / Attenuation Test دتکتور را به حالت تست تضعیف سیگنال سوئیچ می کند. (در دتکتورهایی با سیستم عامل نسخه 3.50 و بالاتر موجود است)
غیرفعالسازی موقت / Temporary Deactivation

به کاربر این امکان را می دهد تا بدون جدا کردن دستگاه از سیستم، اتصال آن را قطع کند که دو گزینه در دسترس است:

  • بطور کامل / Entirely — دستگاه دستورات سیستم را اجرا نمی کند یا در سناریوهای اتوماسیون شرکت نمی کند و سیستم هشدارهای دستگاه و سایر اعلان ها را نادیده می گیرد.
  • فقط درپوش / Lid only — سیستم فقط نوتیفیکیشن های مربوط به فعال شدن دکمه دستکاری (Tamper) دستگاه را نادیده می گیرد

این سیستم همچنین می تواند بطور خودکار دستگاه ها را هنگامی که از تعداد آلارم های تنظیم شده فراتر رفت، غیرفعال کند.

راهنمای کاربری / User Guide بازکردن راهنمای کاربری دتکتور
لغو اتصال دستگاه / Unpair Device اتصال دتکتور با هاب را قطع می کند و تنظیمات آن را حذف می کند.

%INSERT%

نشانگرهای عملکرد دتکتور

رویداد نشانگر نکته
روشن کردن دتکتور روشن شدن چراغ سبز دتکتور حدود یک ثانیه
اتصال دتکتور به هاب، ocBridge Plus و uartBridge روشن شدن چراغ برای چند ثانیه به طور مداوم
فعال سازی زنگ هشدار / دستکاری (Tamper) روشن شدن چراغ سبز دتکتور حدود یک ثانیه زنگ هشدار یک بار در 5 ثانیه ارسال می شود
نیاز به تعویض باتری هنگام هشدار، چراغ سبز به آرامی روشن و خاموش می شود

%INSERT%

تست دتکتور

دزدگیر آژاکس این امکان را برای کاربر فراهم می آورد تا تست هایی را برای بررسی عملکرد دستگاه های متصل انجام دهید.

با استفاده از تنظیمات استاندارد، آزمایش ها بلافاصله شروع نمی شوند، اما با گذشت 36 ثانیه این فرآیند شروع خواهد شد. زمان شروع به تنظیمات دوره نظرسنجی دتکتور (مربوط به تنظیمات Jeweller در تنظیمات هاب) بستگی دارد.

  • تست قدرت سیگنال / Jeweller Signal Strength Test
  • تست منطقه تشخیص / Detection Zone Test
    • تست منطقه تشخیص شکستگی شیشه / Glass break detection zone Test
    • تست منطقه تشخیص حرکت / Motion detection zone Test
  • تست تضعیف شدن / Attenuation Test

%INSERT%

نصب دستگاه


انتخاب مکان دتکتور

منطقه کنترل شده و کارایی دزدگیر به محل ردیاب بستگی دارد.

توجه داشته باشید این دتکتور برای نصب در محیط داخلی طراحی شده است.

مکان دتکتور دزدگیر CombiProtect به دور بودن از هاب و وجود هرگونه مانع بین دستگاه هایی که مانع انتقال سیگنال رادیویی می شوند بستگی دارد مانند دیوارها، طبقه های درج شده، اشیاء با اندازه بزرگ در داخل اتاق.

حتماً سطح سیگنال را در محل نصب بررسی کنید.

اگر سطح سیگنال در یک نوار (تک خطی) باشد، نمی توانیم عملکرد پایدار سیستم امنیتی را تضمین کنیم. تمام اقدامات ممکن را برای بهبود کیفیت سیگنال انجام دهید! حداقل کاری که می توانید انجام دهید این است که دتکتور را جابجا کنید؛ حتی 20 سانتیمتر جابجایی می تواند کیفیت دریافت را به میزان قابل توجهی بهبود بخشد.

اگر پس از جابجایی، دتکتور همچنان دارای قدرت سیگنال کم یا ناپایدار است، از اکستندر وایرلس ReX استفاده کنید.

جهت لنز دتکتور باید عمود بر مسیر احتمالی نفوذ به داخل اتاق باشد. میکروفون دتکتور باید در زاویه ای بیش از 90 درجه نسبت به پنجره قرار گیرد.

اطمینان حاصل کنید که هر گونه مبلمان، گیاهان خانگی، گلدان، سازه های تزئینی یا شیشه ای، میدان دید دتکتور را مسدود نکند.

توصیه می کنیم ردیاب را در ارتفاع 2.4 متری نصب کنید.

زاویه نصب مناسب

اگر دتکتور در ارتفاع توصیه شده نصب نشود، این امر باعث کاهش مساحت ناحیه تشخیص حرکت می شود و عملکرد نادیده گرفتن حیوانات را مختل می کند.

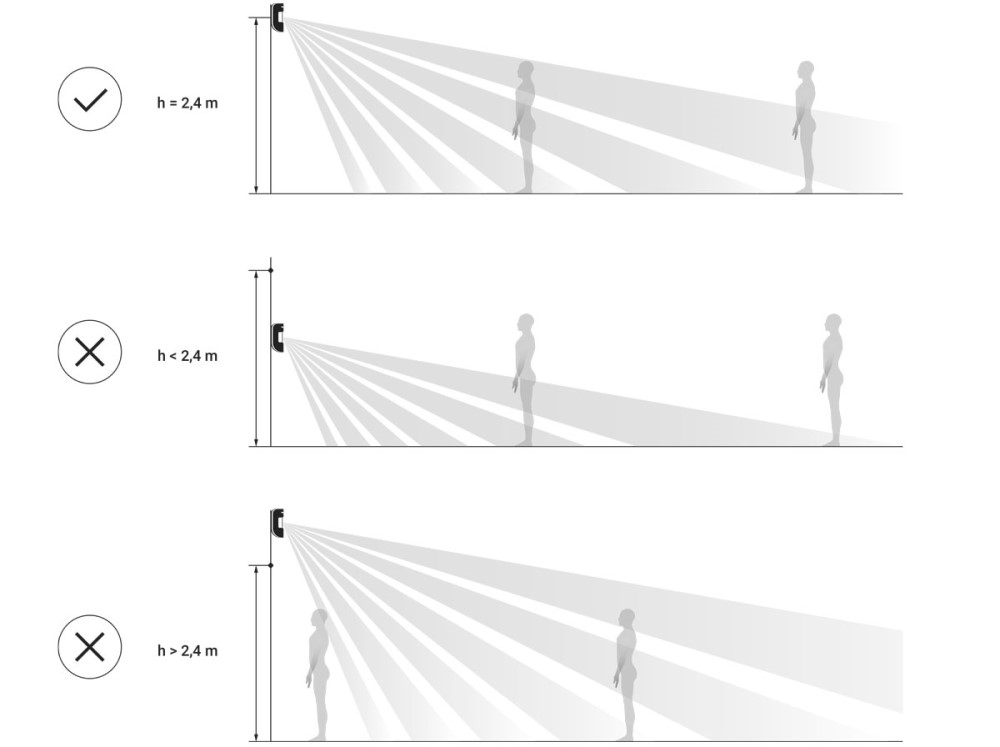

ارتفاع نصب مناسب



نصب دتکتور

قبل از نصب دتکتور، مطمئن شوید که مکان بهینه ای را انتخاب کرده اید و با دستورالعمل های موجود در این راهنما مطابقت دارد.

دتکتور CombiProtect می تواند به یک سطح عمودی یا در گوشه وصل شود.

پنل نصب دتکتور

  1. پنل SmartBracket را با استفاده از پیچ های بسته بندی شده داخل جعبه، حداقل با استفاده از دو پیچ (پیچ بالای Tamper حتماً بسته شود) به سطح وصل کنید. پس از بستن سایر پیچ ها، مطمئن شوید که به پنل آسیب نرسیده یا تغییر شکل نداده است.

    نوار چسب دو طرفه باید فقط برای نصب موقت دتکتور استفاده شود. نوار با گذشت زمان خشک می شود که ممکن است منجر به افتادن دتکتور شود. علاوه بر این، دستگاه ممکن است در صورت ضربه از کار بیفتد.

  2. دتکتور را روی پنل ثابت شده قرار دهید. هنگامی که دتکتور در SmartBracket ثابت می شود، چراغ LED آن چشمک می زند - این سیگنالی است که نشان می دهد ویژگی محافظت از دستکاری (Tamper) در دتکتور بدرستی بسته شده است.

اگر نشانگر LED دتکتور پس از نصب در SmartBracket فعال نشد، وضعیت دستکاری را در برنامه Ajax Security System و سپس میزان سفت بودن و ثبات پنل را بررسی کنید.

اگر دتکتور از سطح جدا شود یا از پنل پیوست جدا شود، نوتیفیکیشن مربوط به جداسازی دتکتور از پنل را دریافت خواهید کرد.

دتکتور را در این شرایط نصب نکنید :

  1. نصب در محوطه باز (خارج از منزل).
  2. رو به پنجره برای جلوگیری از قرار گرفتن لنز دتکتور در معرض نور مستقیم خورشید.
  3. در مقابل هر جسمی که دمای آن به سرعت تغییر می کند (مانند بخاری های برقی یا گازی).
  4. در مقابل هر جسم متحرکی که دمای آن نزدیک به دمای بدن انسان باشد (پرده های متحرک بالای بخاری).
  5. در مقابل هر سطح بازتاب کننده (آینه ها).
  6. در مکان هایی با گردش هوای سریع (در کنار فن ها، پنجره ها یا درهای باز).
  7. نزدیک اجسام فلزی و آینه هایی که باعث تضعیف یا تداخل با سیگنال های رادیویی می شوند.
  8. در مکانهایی با دما و رطوبت بیش از حد مجاز.
  9. نزدیکتر از 1 متر به هاب.

%INSERT%

نگهداری از دتکتور

قابلیت عملیاتی بودن دتکتور CombiProtect دزدگیر آژاکس را به طور منظم بررسی کنید.

بدنه ردیاب را از گرد و غبار، تار عنکبوت و سایر آلاینده ها به محض مشاهده کردن تمیز کنید. از دستمال خشک نرم و مناسب برای نگهداری تجهیزات استفاده کنید.

برای تمیز کردن دتکتور از مواد حاوی الکل، استون، بنزین و سایر حلال های فعال استفاده نکنید. لنز را با دقت و به آرامی پاک کنید؛ هرگونه خراش روی پلاستیک لنز ممکن است باعث کاهش حساسیت دتکتور شود.

باتری از پیش نصب شده تا 5 سال کارکرد مستقل را تضمین می کند (با فرکانس استعلام داده هر 3 دقیقه توسط هاب). اگر باتری دتکتور تخلیه شود، دزدگیر اخطارهای مربوطه را ارسال می کند و اگر دتکتور هر حرکتی را تشخیص دهد یا اگر دستکاری فعال شود، چراغ LED به آرامی روشن و خاموش می شود.

برای تعویض باتری، دستگاه را خاموش کنید، سه پیچ بروی بدنه قرار دارد آنرا باز کنید و پنل جلویی دتکتور را بردارید. با توجه به جهت مثبت/منفی باتری، باتری قدیمی را با باتری جدید از نوع CR123A تعویض کنید.

%INSERT%

مشخصات فنی

عنصر حساس سنسور PIR (تشخیص حرکت)
میکروفون الکترت (تشخیص شکسته شدن شیشه)
مسافت تشخیص حرکت حداکثر تا 12 متر
زاویه دید تشخیص دهنده حرکت (افقی/عمودی) 88,5° / 80°
زمان لازم برای تشخیص حرکت از 0.3 تا 2 میلی ثانیه
نادیده گرفتن حیوانات خانگی وزن تا 20 کیلوگرم، قد تا 50 سانتیمتر
فاصله تشخیص شکسته شدن شیشه حداکثر تا 9 متر
زاویه پوشش میکروفون 180 درجه
محافظت از دستکاری (Tamper) دارد
پروتکل ارتباط رادیویی Jeweller
باند فرکانسی

866.0 – 866.5 مگاهرتز
868.0 – 868.6 مگاهرتز
868.7 – 869.2 مگاهرتز
905.0 – 926.5 مگاهرتز
915.85 – 926.5 مگاهرتز
921.0 – 922.0 مگاهرتز

بسته به منطقه فروش

سازگاری سازگار با تمامی هاب های آژاکس، اکستندر وایرلس رکس، ocBridge Plus، uartBridge
بیشترین توان خروجی RF حداکثر تا 20mW
تلفیق سیگنال رادیویی GFSK
محدوده سیگنال رادیویی حداکثر تا 1,200متر بدون مانع
منبع تغذیه باتری CR123A با توان 3 ولت
عمر باتری تا 5 سال
محیط نصب داخلی
محدوده دمای عملیاتی از °10- سانتیگراد تا °40+ سانتیگراد
رطوبت مجاز عملیاتی حداکثر تا %75
ابعاد 110 × 65 × 50 میلیمتر
وزن 92 گرم
زمان سرویس دهی 10 سال
مجوزها Security Grade 2, Environmental Class II in conformity with the requirements of EN 50131-1, EN 50131-2-7-1, EN 50131-2-2, EN 50131-5-3

%INSERT%

اقلام جعبه دتکتور CombiProtect

  • دتکتور CombiProtect
  • پنل SmartBracket
  • باتری CR123A (نصب شده)
  • کیت نصب
  • دفترچه راهنما
