چگونگی نصب یا تعویض ماژول منبع تغذیه 12 ولت آژاکس





قطعه 12V PSU for Hub/Hub Plus/ReX یک ماژول منبع تغذیه است که پنل های مرکزی هاب/هاب پلاس و همچنین اکستندر وایرلس رکس را به منابع 12 ولت DC متصل می کند. این قطعه یک برد الکترونیکی است که جایگزین منبع تغذیه استاندارد 110/230 ولت در بدنه دستگاه می شود.

مشاهده محصول ماژول منبع تغذیه 12 ولت دزدگیر آژاکس



نصب باتری

PSU 12v for Hub/Hub Plus/ReX فقط باید توسط برقکار ماهر نصب شود.

قبل از نصب منبع تغذیه، مطمئن شوید که دستگاه به برق متصل نباشد.

هنگام نصب 12V PSU for Hub/Hub Plus/ReX، قوانین کلی ایمنی کار با برق را رعایت نمایید و توجه داشته باشید هرگز دستگاه را در حالی که تحت ولتاژ است (دارای جریان برق است) از هم باز نکنید!



مراحل نصب :

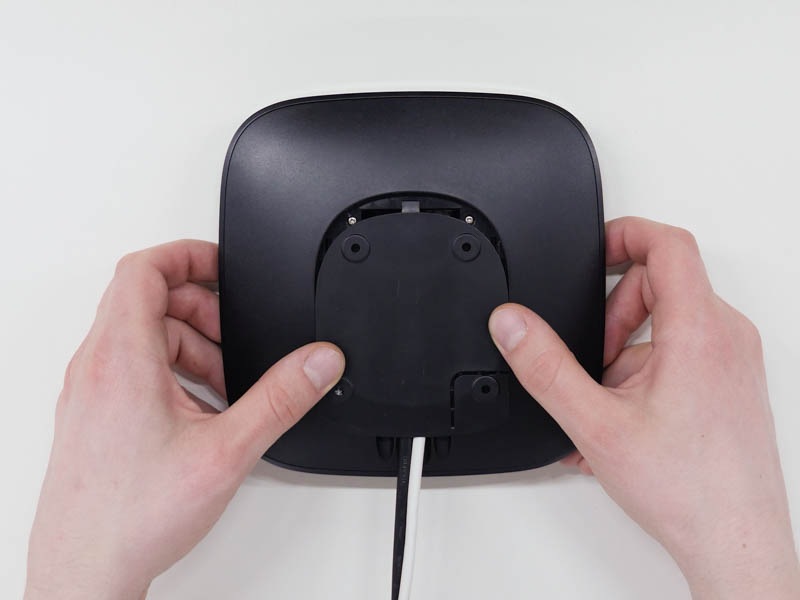

  1. پیچ ها را بردارید و دستگاه را از روی پنل نصب SmartBracket خارج کنید و درپوش آن را با فشار به پایین جابجا کنید تا پشت پنل باز شود.

    بازکردن درپوش

  2. دستگاه را با نگه داشتن دکمه پاور به مدت 2 ثانیه خاموش کنید.

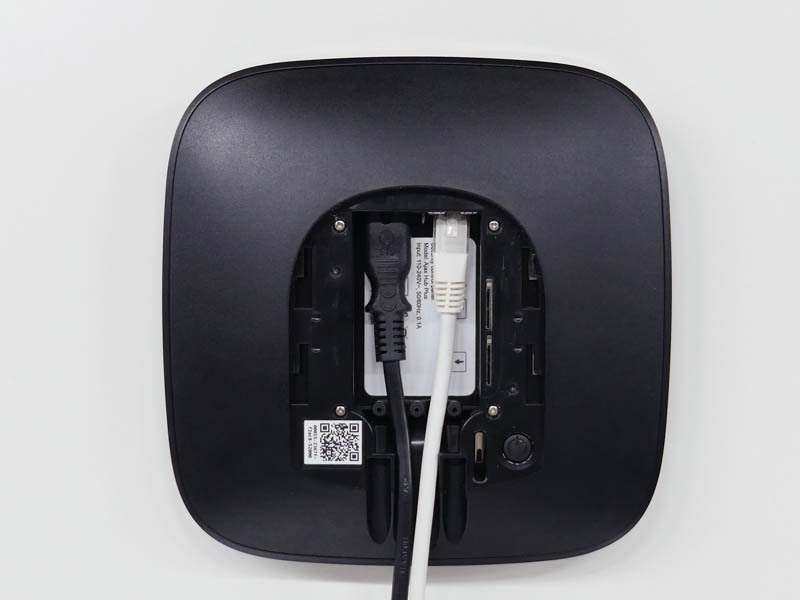

  3. کابل برق و اترنت را قطع کنید.

    جداکردن کابل ها

    5 دقیقه صبر کنید تا خازن ها تخلیه شوند.

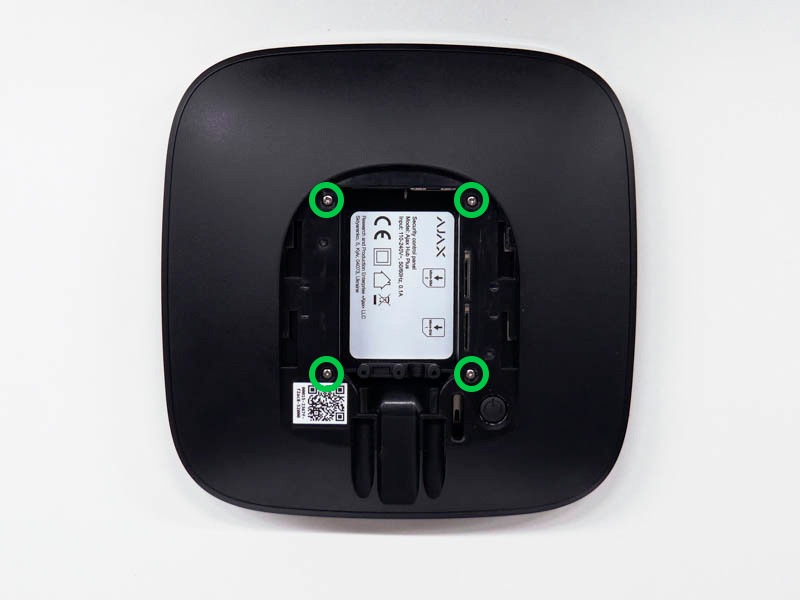

  4. چهار پیچ در پشتی را باز کنید و قاب را از بدنه جدا نمایید.

    بازکردن پیچ ها

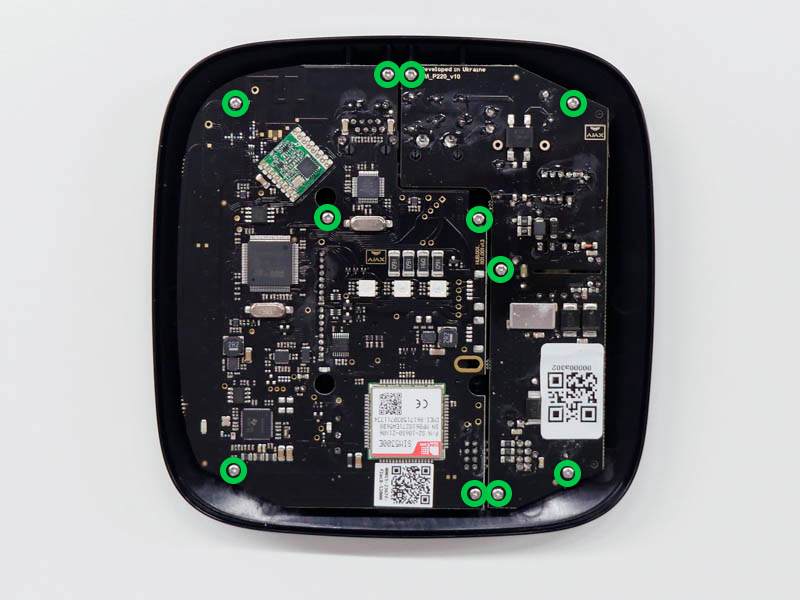

  5. پیچ های برد را باز نمایید.

    بازکردن پیچ بردها

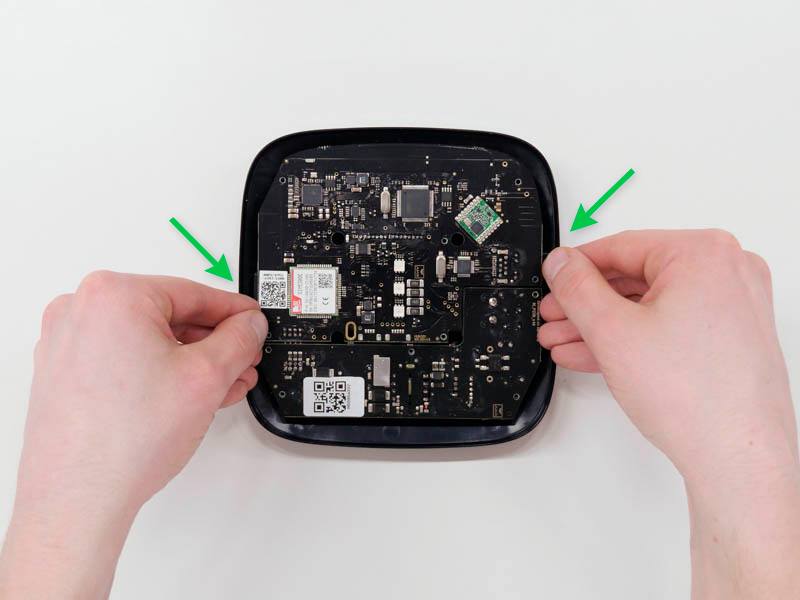

  6. هر دو برد را با دقت جدا کنید، آنها را در همان حالتی که هستند حفظ کنید و آنها را از هم جدا نکنید. یک کانکتور بین بردها وجود دارد؛ مراقب باشید آن را نشکنید.

    برداشتن بردها

  7. منبع تغذیه (برد کوچکتر) را از برد اصلی جدا کنید.

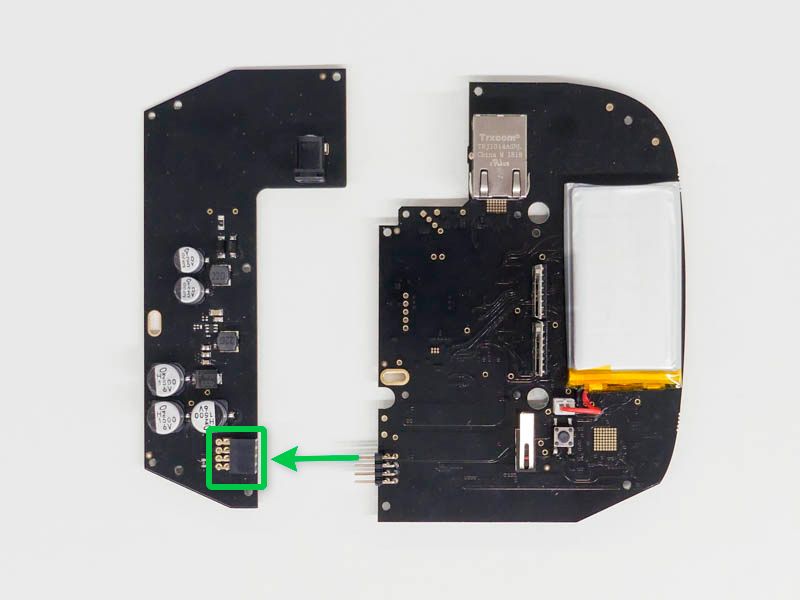

  8. 12V PSU for Hub/Hub Plus/ReX را با استفاده از کانکتور هشت پین به مادربرد متصل کنید. هنگام تعویض برد آنتن ها را خم نکنید چون این می تواند باعث خرابی دستگاه شود.

    اتصال برد منبع تغذیه

  9. بردها و بدنه دستگاه را دوباره سرهم کنید سپس پیچ ها را ببندید.

    بررسی کنید که باتری و کابل های آن گیره نداشته باشند. وقتی به درستی نصب شوند، بردها روی همه راهنماها محکم می ایستند و تکان نمی خورد. با نگه داشتن بردها با در پشتی، دستگاه را برگردانید. شیارهای سیم کارت، برق و سوکت های اترنت باید دقیقاً با سوکت های مربوطه مطابقت داشته باشند و دکمه پاور گیر نکرده باشد. اطلاعات مربوط به ولتاژ ورودی روی بدنه دستگاه را بررسی کنید تا در آینده از اتصالات نادرست برق جلوگیری کنید. از برچسب مخصوص همراه قرار داده شده در جعبه با دستورالعمل نصب استفاده کنید.

  10. برق (و کابل اترنت) را به سوکت های مرتبط وصل کنید.
  11. منبع تغذیه 12 ولت را روشن کنید.

    ‌کابل برق را با ولتاژی که بیش از ولتاژ ورودی قابل قبول است وصل نکنید.

  12. با نگه داشتن دکمه پاور به مدت 2 ثانیه دستگاه را روشن کنید.
  13. پنل نصب SmartBracket را ببندید و آن را بروی محل قبلی نصب کنید.

دستگاه را روشن کنید، منتظر بمانید تا بارگیری باتری انجام شود، وضعیت برق خارجی را در برنامه Ajax بررسی کنید. اگر برق وجود ندارد و از آداپتور ترمینال استفاده می کنید، قطبیت سیم های متصل (مثبت و منفی سیم) را بررسی کنید. اگر حتی پس از اتصال مجدد برق وجود ندارد، لطفاً با خدمات پشتیبانی تماس بگیرید.



نگهداری

این دستگاه نیازی به تعمیر و نگهداری فنی ندارد.



‌مشخصات فنی

ولتاژ ورودی 8-20 ولت DC
ولتاژ خروجی 4.65 ولت DC
ولتاژ روشن شدن 8 ولت DC
ولتاژ خاموش شدن 6.9-7.5 ولت (بسته به بار)
حداکثر جریان ورودی < 1 آمپر
حداکثر جریان خروجی 1.5 آمپر
اتصال به برق سوکت: 6.5 × 2 میلیمتر
دوشاخه: 5.5 × 2.1 میلیمتر
ابعاد 138 × 64 × 13 میلیمتر
وزن 30 گرم
زمان سرویس دهی 10 سال



اقلام جعبه 12V PSU for Hub/Hub Plus/ReX

  1. برد منبع تغذیه 12 ولت
  2. آداپتور ترمینال
  3. دفترچه راهنما
