آموزش فعالسازی Button

Button یک دکمه بی سیم با محافظت در برابر فشار تصادفی و حالت اضافی برای کنترل دستگاه های اتوماسیون سازی است. این کلید تک دکمه ای برای شرایطی که شخص دچار ترس و اضطراب می شود بسیار پرکاربرد است.

Button فقط با هاب های آژاکس سازگار است و از اتصال با ماژول های ocBridge Plus و uartBridge پشتیبانی نمی کند.

کلید تک دکمه ای وایرلس Button از طریق برنامه های Ajax در iOS، Android و در سیستم عامل macOS و Windows متصل و پیکربندی می شود. نوتیفیکیشن، پیامک ها و تماس ها می توانند درباره آلارم ها و رویدادها اطلاع دهند.

مشاهده محصول کلید کنترل Button آژاکس



عناصر عملیاتی

سوکت ها و علائم

  1. دکمه آلارم
  2. نشانگر ال ای دی
  3. منفذ جای بند



نحوه عملکرد

Button یک دکمه بی سیم است که با فشار دادن آن، آلارم را به کاربران و همچنین از طریق نرم افزار CMS ارسال می کند. در حالت کنترل، دکمه به شما امکان می دهد دستگاه های اتوماسیون آژاکس را با فشار کوتاه یا طولانی تک دکمه بروی Button کنترل کنید.

در حالت ترس و وحشت، Button می تواند به عنوان یک دکمه با عملکردی آسان و سریع در مورد یک تهدید سیگنال دهد، یا در مورد نفوذ، و همچنین هشدار آتش سوزی، نشتی گاز یا موارد اورژانسی پزشکی را اطلاع دهد. در تنظیمات Button می توانید نوع آلارم را انتخاب کنید. متن نوتفیکیشن های هشدار به نوع انتخاب شده و همچنین کدهای رویداد ارسال شده به ایستگاه مرکزی نظارت شرکت امنیتی (CMS) بستگی دارد.

می توانید عملکرد یک دستگاه اتوماسیون (Relay، WallSwitch یا Socket) را با فشار دادن دکمه در منوی تنظیمات Button ← سناریوها متصل کنید.

Button مجهز به محافظ در برابر فشار تصادفی است و آلارم ها را در فاصله 1300 متری از هاب ارسال می کند. لطفاً توجه داشته باشید که وجود هرگونه مانعی که سیگنال را مختل کند (مثلاً دیوارها یا کف) این فاصله را کاهش می دهد.

Button به راحتی قابل حمل است. همیشه می توانید آن را روی مچ دست یا گردنبند نگه دارید. دستگاه در برابر گرد و غبار و پاشش آب مقاوم است.

هنگام اتصال Button از طریق اکستندر وایرلس، توجه داشته باشید که دکمه بطور خودکار بین شبکه های وایرلس اکستندر و هاب سوئیچ نمی کند. می توانید Button را بصورت دستی در برنامه به هاب یا اکستندر دیگری اختصاص دهید.



اتصال Button به دزدگیر



قبل از شروع اتصال :

  1. برنامه Ajax را نصب کنید و یک حساب کاربری ایجاد کنید، هاب را به برنامه اضافه کنید و حداقل یک اتاق ایجاد کنید.
  2. هاب را روشن کنید و اتصال آن به اینترنت را بررسی نمایید.
  3. با بررسی وضعیت هاب در برنامه تلفن همراه، مطمئن شوید که هاب غیرعملیاتی/Disarmed شده است و در حال بروزرسانی نمی باشد.

فقط کاربران دارای دسترسی ادمین می توانند دستگاهی را به هاب اضافه کنند



به منظور اتصال یک Button

  1. روی افزودن دستگاه / Add Device در اپلیکیشن Ajax کلیک کنید.
  2. دستگاه را نامگذاری کنید، کد QR آن را اسکن کنید (که روی جعبه قرار دارد) یا آن را به صورت دستی وارد کنید، یک اتاق و یک گروه را انتخاب کنید (اگر حالت گروهی فعال / group mode است).
  3. روی افزودن / Add کلیک کنید و شمارش معکوس شروع می شود.
  4. Button را به مدت 7 ثانیه نگه دارید. هنگامی که Button اضافه می شود، ال ای دی یک بار به رنگ سبز چشمک می زنند.

برای تشخیص و جفت شدن، Button باید در شبکه وایرلس هاب قرار بگیرد.

Button متصل در لیست دستگاه های هاب در برنامه ظاهر می شود. بروزرسانی وضعیت دستگاه در لیست به مقدار زمان نظرسنجی در تنظیمات هاب بستگی ندارد چون داده ها فقط با فشار دادن دکمه بروز می شوند.

Button فقط با یک هاب کار می کند. هنگامی که به یک هاب جدید متصل می شود، Button انتقال دستورات را به هاب قدیمی متوقف می کند. توجه داشته باشید که پس از اضافه شدن به هاب جدید، Button بطور خودکار از لیست دستگاه هاب قدیمی حذف نمی شود. این کار باید بصورت دستی از طریق اپلیکیشن آژاکس انجام شود.



وضعیت ها

وضعیت های Button را می توان در منوی دستگاه مشاهده کرد :

  1. اپلیکیشن آژاکس ← دستگاه ها / Devices ایکون ← دکمه / Button
پارامتر مقدار
شارژ باتری / Battery Charge سطح باتری دستگاه که در دو حالت موجود است:

  • خیلی خوب / ОК
  • باتری خالی شده است / Battery discharged
حالت عملیاتی / Operating mode حالت عملکرد دکمه را نشان می دهد. سه حالت موجود است:

  • ترس و وحشت / Panic
  • کنترل / Control
  • بی صدا کردن آلارم های آتش سوزی متصل بهم / Mute Interconnected Fire Alarm
روشنایی ال ای دی / LED Brightness سطح روشنایی LED را نشان می دهد:

  • خاموش (بدون نمایش) / Disabled (no display) indication
  • کم / Low
  • زیاد / Max
محافظت در برابر فعالسازی تصادفی / Protection against accidental activation نوع محافظت انتخاب شده در برابر فعالسازی تصادفی را نشان می دهد:

  • خاموش / Off — محافظت غیرفعال شده است.
  • فشردن طولانی / Long press — برای ارسال آلارم باید دکمه را برای بیش از 1.5 ثانیه نگه دارید.
  • دوبار فشار دادن / Double-pressing — برای ارسال آلارم باید دکمه را با مکث بیش از 0.5 ثانیه دو بار فشار دهید.
رکس / ReX وضعیت استفاده از اکستندر وایرلس رکس را نشان می دهد.
غیرفعالسازی موقت / Temporary Deactivation وضعیت دستگاه را نمایش می دهد: فعال یا کاملاً غیرفعال شده توسط کاربر
فریمور / Firmware نسخه فریمور Button
شناسه / ID شناسه دستگاه



تنظیمات

می توانید پارامترهای دستگاه را در قسمت تنظیمات تغییر دهید :

  1. اپلیکیشن آژاکس ← دستگاه ها / Devices ایکون ← دکمه / Button ← تنظیمات / Settings ایکون
پارامتر مقدار
اولین فیلد / First field نام دستگاه، که قابل تغییر است
اتاق / Room انتخاب اتاق مجازی که دستگاه به آن اختصاص داده شده است
حالت عملیاتی / Operating mode حالت عملکرد دکمه را نشان می دهد. سه حالت موجود است:

  • ترس و وحشت / Panic — با فشار دادن زنگ هشدار می فرستد
  • کنترل / Control — دستگاه های اتوماسیون را با فشار کوتاه یا طولانی (2 ثانیه) کنترل می کند
  • بی صدا کردن آلارم های آتش سوزی متصل بهم / Mute Interconnected Fire Alarm — هنگامی که فشار داده می شود، آلارم دتکتورهای FireProtect/FireProtect Plus را خاموش می کند. اگر ویژگی Interconnected FireProtect Alarms فعال باشد، این گزینه در دسترس است
نوع زنگ هشدار / Alarm type
(فقط در حالت Panic موجود است)
انتخاب نوع آلارم Button:

  • نفوذ / Intrusion
  • آتش سوزی / Fire
  • پزشکی / Medical
  • دکمه ترس و وحشت / Panic Button
  • نشت گاز / Gas

متن پیامک ها و نوتیفیکیشن ها در برنامه به نوع آلارم انتخابی بستگی دارد

روشنایی ال ای دی / LED Brightness سطح روشنایی LED را نشان می دهد:

  • غیرفعال شده (بدون نمایش) /  Disabled (no display)
  • کم / Low
  • زیاد / Max
محافظت در برابر فعالسازی تصادفی / Protection against accidental activation
(فقط در حالت Panic موجود است)
نوع محافظت انتخاب شده در برابر فعالسازی تصادفی را نشان می دهد:

  • خاموش / Off — محافظت غیرفعال شده است.
  • فشردن طولانی / Long press — برای ارسال آلارم باید دکمه را برای بیش از 1.5 ثانیه نگه دارید.
  • دوبار فشار دادن / Double-pressing — برای ارسال آلارم باید دکمه را با مکث بیش از 0.5 ثانیه دو بار فشار دهید.
اعلان با آژیر در صورت فشرده دکمه ترس / Alert with a siren if panic button is pressed وقتی فعال باشد، آژیرهای متصل به دزدگیر شما، در صورت فشار دادن دکمه ترس سیگنال می دهند
راهنمای کاربر / User Guide دفترچه راهنمای کاربر DoubleButton را باز می کند.
غیرفعالسازی موقت / Temporary Deactivation به کاربر امکان می دهد دستگاه را بدون حذف آن از سیستم غیرفعال کند. دستگاهی که موقتاً غیرفعال شده است با فشار دادن زنگ هشدار به صدا در نمی آید.
شناسه / ID شناسه دستگاه



نشانگر عملیاتی

وضعیت Button با نشانگرهای LED به رنگ قرمز یا سبز نشان داده می شود.

دسته بندی نشانگر رویداد
اتصال به سیستم امنیتی LED با رنگ سبز 6 بار چشمک می زند Button به دزدگیر متصل نشده است
برای چند ثانیه به رنگ سبز LED آن روشن می شود کلید به دزدگیر اضافه شده است
نشانگر تحویل فرمان بطور مختصر به رنگ سبز می شود فرمان به دزدگیر تحویل داده شده است
بطور مختصر به رنگ قرمز می شود فرمانی به دزدگیر تحویل داده نشده است
نشانگر فشردن طولانی در حالت کنترل بطور مختصر به رنگ سبز چشمک می زند Button فشردن را به عنوان فشار طولانی تشخیص داد و دستور مربوطه را به هاب فرستاده است
نشانگر بازخورد

(از نشانگر تحویل فرمان پیروی می کند)

رنگ سبز پس از نشانگر تحویل فرمان، حدود نیم ثانیه روشن می‌شود دزدگیر فرمان را دریافت کرده و آنرا اجرا کرده است
رنگ قرمز پس از نشانگر تحویل فرمان، بطور مختصر روشن می‌شود دزدگیر این فرمان را اجرا نکرده است
نشانگر وضعیت باتری

(از نشانگر بازخورد پیروی می کند)

بعد از نشانگر اصلی رنگ قرمز نمایش داده می شود و به آرامی خاموش می شود باتری Button نیاز به تعویض دارد. همزمان دستورات دکمه به دزدگیر تحویل داده می شود



موارد کاربردی



حالت ترس (Panic Mode)

به عنوان یک دکمه ترس، Button برای تماس با شرکت امنیتی یا کمک، و همچنین برای اطلاع رسانی اضطراری از طریق برنامه یا آژیرها استفاده می شود. Button از 5 نوع هشدار پشتیبانی می کند : نفوذ، آتش سوزی، پزشکی، نشت گاز و دکمه وحشت. در تنظیمات دستگاه می توانید نوع آلارم را انتخاب کنید. متن نوتیفیکیشن های هشدار به نوع انتخاب شده و همچنین کدهای رویداد ارسال شده به ایستگاه مرکزی نظارت شرکت امنیتی (CMS) بستگی دارد.

در نظر بگیرید که در این حالت با فشار دادن دکمه بدون در نظر گرفتن حالت امنیتی دزدگیر، زنگ هشدار به صدا در می آید.

زنگ هشدار در صورت فشار دادن دکمه همچنین می تواند یک سناریو را در دزدگیر آژاکس را اجرا کند.

Button را می توان بر روی یک سطح صاف نصب کرد یا آن را حمل کرد. برای نصب روی سطح صاف (مثلاً زیر میز)، Button را با نوار چسب دو طرفه ثابت کنید. همچنین با استفاده از سوراخ های بروی بدنه Button و نصب یک بند، براحتی میتوانید آن را حمل کنید.



حالت کنترل (Control Mode)

در حالت کنترل، Button دارای دو گزینه فشار دادن است : کوتاه و طولانی (طولانی یعنی نگهداشتن دکمه بیش از 3 ثانیه). این فشردن ها می تواند اجرای یک عملیات را توسط یک یا چند دستگاه اتوماسیون مانند Relay، WallSwitch، یا Socket را آغاز کند.

برای اتصال عملکرد دستگاه اتوماسیون به فشردن طولانی/کوتاه Button :

  1. برنامه Ajax را باز کنید و به تب دستگاه ها / Devices ایکون بروید.
  2. Button را در لیست دستگاه ها انتخاب کنید و با کلیک کردن روی آیکون ایکون به تنظیمات بروید.

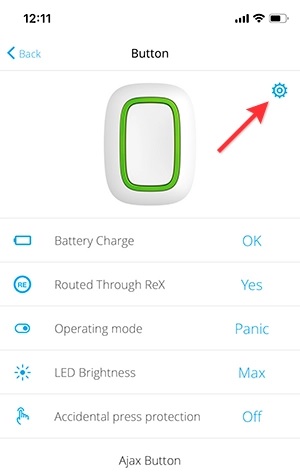

    ایکون تنظیمات

  3. در قسمت Button mode حالت Control را انتخاب کنید.

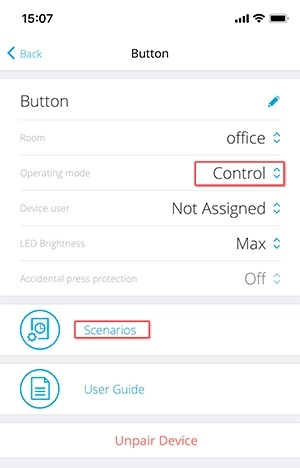

    منوی تنظیمات

  4. برای ذخیره تغییرات روی Button کلیک کنید.
  5. به منوی سناریوها / Scenarios بروید و اگر برای اولین بار است که سناریو میسازید روی ساخت سناریو / Create Scenario یا اگر سناریوهایی قبلاً در دزدگیر ایجاد شده اند، روی افزودن سناریو / Add Scenario کلیک کنید.
  6. یک گزینه فشردن دلخواه را برای اجرای سناریو انتخاب کنید : فشار کوتاه یا فشار طولانی.

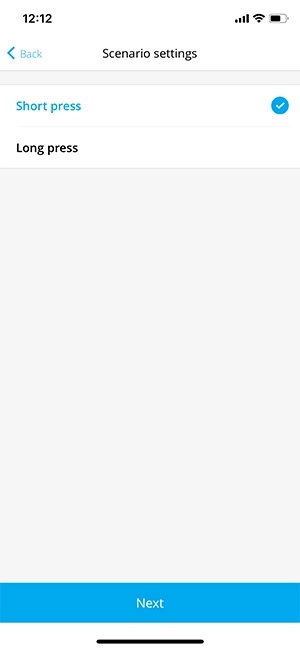

    تنظیمات سناریو

  7. دستگاه اتوماسیون مورد نظر را برای اجرای عملیات انتخاب کنید.

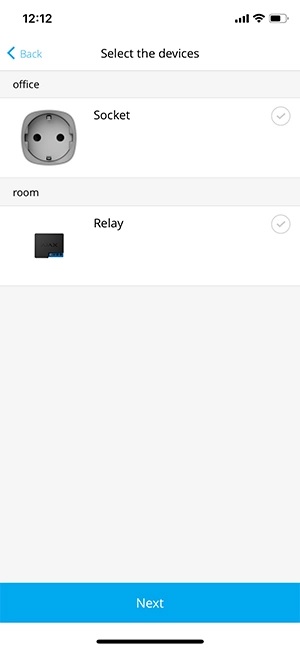

    انتخاب دستگاه

  8. نام سناریو را وارد کرده و نوع اجرای عملکرد دستگاه در صورت فشردن دکمه در قسمت Device Action را مشخص کنید.
    • روشن کردن / Switch on
    • خاموش کردن / Switch off
    • تغییر وضعیت / Switch the state

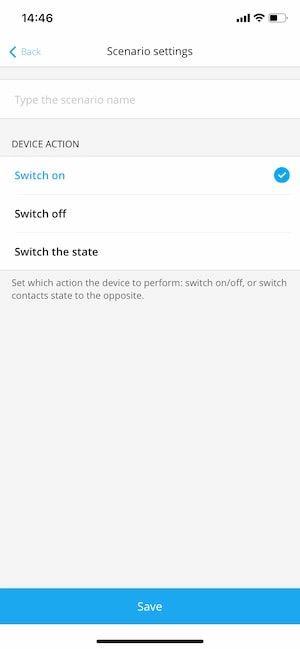

    انتخاب نوع عملکرد در سناریو

هنگام پیکربندی یک سناریو برای Relay، که در حالت پالس است، تنظیمات Device Action در دسترس نیست. در طول اجرای سناریو، این Relay کنتاکت ها را برای مدت زمان مشخصی می بندد/باز می کند. حالت عملیاتی و مدت زمان پالس در تنظیمات Relay تنظیم می شود.



بی صدا کردن اعلام حریق (Mute Fire Alarm)

با فشردن Button، آلارم دتکتورهای آتش سوزی متصل به هم را می توان خاموش کرد (در صورت انتخاب حالت عملکرد مربوطه به دکمه). واکنش سیستم به فشار دادن یک دکمه به وضعیت سیستم بستگی دارد :

  • هشدارهای FireProtect به هم پیوسته قبلاً منتشر شده اند – با اولین فشردن Button، همه آژیرهای دتکتورهای آتش سوزی خاموش می شوند، به جز آن آژیرهایی که آلارم را ثبت کرده اند. با فشردن مجدد دکمه، دتکتورهای باقیمانده را بی صدا می کند.
  • زمان تأخیر آلارم های متصل به هم طول می کشد – آژیر دتکتور FireProtect/FireProtect Plus تحریک شده با فشردن دکمه بی صدا می شود.

با بروزرسانی سیستم عامل Malevich 2.12، کاربران میتوانند آلارم های آتش سوزی را در گروه های خود بدون تأثیر بر آشکارسازهای گروه هایی که به آنها دسترسی ندارند، بی صدا کنند.



جانمایی

Button را می توان روی یک سطح ثابت کرد یا با خود حمل کرد.



نحوه ثابت کردن Button

برای ثابت کردن Button روی یک سطح (مثلاً زیر میز)، از نگهدارنده (Holder) استفاده کنید.

برای نصب دکمه در نگهدارنده :

  1. مکانی را برای نصب نگهدارنده انتخاب کنید.
  2. دکمه را فشار دهید تا آزمایش کنید آیا دستورات می توانند به هاب برسند یا خیر. در غیر این صورت، مکان دیگری را انتخاب کنید یا اکستندر وایرلس رکس استفاده کنید.

    هنگام اتصال دکمه از طریق اکستندر بی سیم رکس، توجه داشته باشید که دکمه بطور خودکار بین شبکه های وایرلس رکس و هاب سوئیچ نمی کند. میتوانید دکمه را بصورت دستی در برنامه به هاب یا اکستندر دیگری اختصاص دهید.

  3. نگهدارنده را با استفاده از پیچ های بسته بندی شده یا نوار چسب دو طرفه روی سطح ثابت کنید.
  4. Button را داخل هولدر قرار دهید.



نحوه حمل Button

با استفاده از سوراخی که روی بدنه وجود دارد براحتی میتوانید این کلید را با خود حمل کنید. حتی می توان آن را روی مچ دست یا دور گردن قرار داد و یا داخل حلقه دسته کلیدها آویزان کرد.

دکمه دارای استاندارد حفاظتی IP55 است. این بدان معناست که بدنه دستگاه از گرد و غبار و پاشیده شدن محافظت می شود. دکمه این کلید سفت و محکم داخل بدنه قرار گرفته است و نیز محافظت نرم افزاری به جلوگیری از فشار دادن تصادفی کمک می کند.



نگهداری

هنگام تمیز کردن بدنه کلید از پاک کننده هایی استفاده کنید که برای نگهداری فنی مناسب هستند.

هرگز از مواد حاوی الکل، استون، بنزین و سایر حلال های فعال برای تمیز کردن دکمه استفاده نکنید.

باتری از پیش نصب شده در استفاده معمولی (یک بار در روز) تا 5 سال کارکرد کلید را فراهم می کند. استفاده مکرر ممکن است عمر باتری را کاهش دهد. می توانید سطح باتری را در هر زمان در برنامه Ajax بررسی کنید.

باتری های نو و استفاده شده را دور از دسترس کودکان قرار دهید. چون خطر بلعیده شدن باتری و حتی خطر سوختگی شیمیایی توسط باتری معیوب وجود دارد.

باتری از پیش نصب شده به دمای پایین حساس است و اگر Button به میزان قابل توجهی خنک شود، نشانگر سطح باتری در برنامه ممکن است مقادیر نادرستی را نشان دهد تا زمانی که کلید گرم شود.

مقدار سطح باتری بطور منظم بروز نمیشود، فقط پس از فشار دادن دکمه بروزرسانی انجام می شود.

وقتی باتری تمام شد، کاربر یک نوتیفیکیشن در برنامه Ajax دریافت می کند و LED بطور پیوسته به رنگ قرمز می شود و با هر بار فشار دادن دکمه خاموش می شود.



مشخصات فنی

تعداد دکمه ها 1 عدد
نشانگر ال ای دی تحویل فرمان دارد
محافظت در برابر فشردن تصادفی دارد، در حالت panic
پروتکل ارتباط رادیویی با هاب Jeweller
باند فرکانسی 866.0 – 866.5 مگاهرتز
868.0 – 868.6 مگاهرتز
868.7 – 869.2 مگاهرتز
905.0 – 926.5 مگاهرتز
915.85 – 926.5 مگاهرتز
921.0 – 922.0 مگاهرتزبسته به منطقه فروش
سازگاری با تمامی مدل های هاب و اکستندرهای وایرلس رکس با سیستم عامل Malevich نسخه 2.7.102 و بالاتر
بیشترین توان خروجی RF حداکثر تا 20mW
تلفیق سیگنال رادیویی GFSK
محدوده سیگنال رادیویی حداکثر تا 1,300متر (بدون مانع)
منبع تغذیه یک عدد باتری 3 ولت CR2032
عمر باتری تا 5 سال (بستگی به دفعات استفاده دارد)
کلاس حفاظتی بدنه IP55
محدوده دمای عملیاتی از °10- سانتیگراد تا °40+ سانتیگراد
رطوبت مجاز عملیاتی حداکثر تا %75
ابعاد 47 × 35 × 13 میلیمتر
وزن 16 گرم
زمان سرویس دهی 10 سال



اقلام جعبه کلید کنترل Button

  • کلید کنترل Button
  • باتری CR2032 (نصب شده)
  • نوار چسب دو طرفه
  • راهنمای شروع سریع
