نصب هارد در دستگاه ضبط داهوا

راهنمای آموزشی نحوه نصب هارد در XVR و NVR داهوا

شرح

هنگامی که یک دستگاه ضبط را خریداری می‌نمایید، اولین کاری که باید قبل از روشن کردن دستگاه انجام دهید، نصب هارد است. در تمامی دستگاه های ضبط که از یک/چند هارد دیسک پشتیبانی می‌کنند، فضا و اتصالات مجزا برای هر هارد در نظر گرفته شده است و با استفاده از کابل‌هایی که در جعبه دستگاه ضبط وجود دارد، می‌توانید هارد را به دستگاه متصل نمایید.

وسایل مورد نیاز

یک کابل دیتا ساتا و یک کابل برق و 4 عدد پیچ برای اتصال هارد دیسک به دستگاه ضبط مورد نیاز است. (معمولاً پیچ همراه هارد ارائه می‌شود)

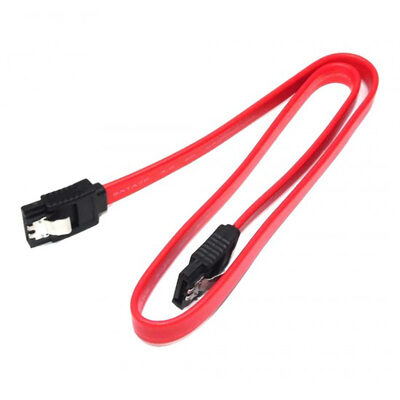

کابل دیتا هارد

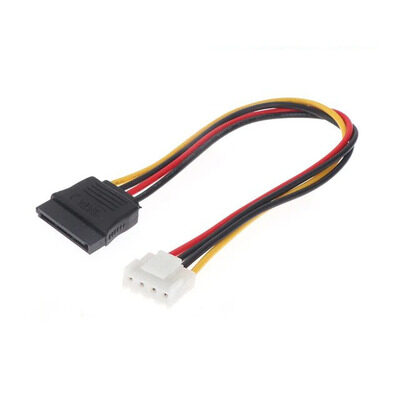

کابل برق هارد مخصوص دستگاه ضبط داهوا

دستور العمل مرحله به مرحله

1. پیچ های پشت و بغل قاب بالایی دستگاه ضبط را باز کنید و با دقت قاب را مقداری به سمت عقب بصورت کشویی جابجا کنید تا گیره‌ای که در لبه جلویی پنل قرار دارد آزاد شود و سپس براحتی قاب را به سمت بالا جابجا کنید و آن را بردارید.
2. چهار پیچ را در زیر هارد خود قرار داده و سپس سه دور بچرخانید (پیچ ها نباید تا انتها سفت شوند).
3. هارد را مطابق با چهار سوراخ که در کف دستگاه ضبط در کنار برد اصلی قرار داده شده است، قرار دهید. پیچ ها باید درون این سوراخ‌ها قرار داده شوند و آن طرف هارد که پورت‌های اتصال کابل ها است نباید به سمت لبه دستگاه باشد؛ باید به سمت درون دستگاه باشد تا موقع اتصال کابل ها، کابل ها خم نشوند و براحتی به پورت های هارد متصل شوند.
4. در حالی که با دست، هارد را درون دستگاه نگه داشته‌اید، دستگاه را وارونه کنید و سپس پیچ ها را تا انتها ببندید.
5. هارد دیسک را محکم پیچ کنید تا هارد درون دستگاه ضبط جای بازی و لق زدن نداشته باشد.
6. کابل دیتا و کابل برق را متصل نمایید. دقت کنید که هر دو کابل فقط به یک جهت متصل می‌شود و بصورت برعکس نمی‌توان آنها را به هارد متصل کرد و همچنین بروی برد هم باید به همین صورت متصل کنید. ( در این مرحله می‌توانید بدون بستن قاب، دستگاه ضبط را روشن نمایید و از سالم بودن هارد اطمینان حاصل نمایید و سپس قاب را ببندید. فقط دقت کنید هنگام روشن بودن دستگاه، برد را لمس نکنید!)
7. قاب را از قسمت جلویی که دارای گیره است با دقت جا بزنید و برای راحت جا زدن ابتدا باید این قسمت را بصورت شیبدار جا بزنید و پس از جا خوردن لبه جلویی قاب، پشت قاب را به سمت پایین به آرامی فشار دهید تا کاملاً قاب درون بدنه دستگاه قرار بگیرد.
8. پیچ های پشت و بغل پنل را ببندید.
