راهنمای آموزشی



شرح

این قابلیت فقط می تواند بروی تصویری که اهداف به صورت پراکنده هستند، اعمال شود، اهدافی که به ندرت تحت پوشش هستند، مانند بخشی از محیط تحت پوشش دوربین مداربسته که فاقد محافظ (نیروی انسانی) است.

در تصویر با استفاده از تعیین مرز توسط یک خط مجازی به صورت افقی یا عمودی و حتی مورب، مشخیص  می کنید اگر از یک سمت به این خط مجازی تردد یک شیء انجام شود، یک پیام برای کاربر ارسال شود. این تشخیص مقداری زمان می برد از زمانی که سوژه پدیدار تا تایید شود، سپس پس از تایید ورود/خروج از منطقه ممنوعه هشدار اعلام می گردد .

شرح عملکرد: این قابلیت می تواند هر جسمی که از خط هشدار رسم شده، عبور کند را تشخیص دهد. این قابلیت همچنین از مسیرهای متنوع قابل انتخاب پشتیبانی می کند، مانند A->B,B->A و دوطرفه، همچنین می تواند در صورت عبور جسم شروع به ضبط، snapshot، و آلارم را فعال کند.




تنظیم در منوی وب



پیش نیازها

  • دوربین مداربسته تحت شبکه هوشمند.
  • یک دوربین مداربسته HDCVI که به یک دستگاه HDCVI DVR متصل است و دارای وِیژگی ها هوشمند است.
  • فریم ویرهای بروزرسانی که از ویژگی های هوشمند پشتیبانی می کند.
  • Internet Explorer.



ویدیو نحوه تنظیمات



تنظیمات مرحله به مرحله

1. از طریق اینترنت اکسپلورر به منوی Setup دوربین رفته و سپس Event را کلیک کنید تا بتوانید گزینه IVS Analyse را انتخاب کنید. در صفحه سمت راست گزینه Enable را فعال کنید. با کلیک کردن بروی علامت + می توانید یک Rule ایجاد کنید. پس از ایجاد Rule منوی تنظیمات جدیدی نشان داده می شود.

فعال سازی tripwire در دوربین

2. بروی گزینه Draw Rule کلیک کنید و یک خط مجازی تعیین محدوده در تصویر رسم کنید، این خط باعث می شود که در صورت عبور جسم از آن، یک هشدار فعال کند.

ایجاد تنظیمات tripwire

رسم خط tripwire

3. شما می تواند جهت ورود به خط مجازی رسم شده را تعیین کنید بدین منظور از قسمت Direction گزینه های A->B, A<-B, A<->B را انتخاب کنید. درصورت مطابق بودن جهت حرکت جسم با جهت حرکت تعیین شده، سیستم به شما یک هشدار ارسال می کند.

تعیین جهت tripwire

4. دوره فعالیت (Working Period) طبق تنظیمات پیش فرض، به صورت 24 ساعت 7 شبانه روز می باشد.

زمانبندی tripwire

5. تنظیم فعال سازی هشدار بر اساس ضبط، snapshot، ارسال ایمیل، خروجی رله (relay-out) می باشد.

نوع خروجی هشدار tripwire

6. حداقل و حداکثر اندازه محدوده تشخیص سوژه در قسمت Target filter قابل تعیین است که حداقل محدوده با کادر کوچکتر و حداکثر محدوده با کادر بزرگتر قابل تعیین است.

تعیین اندازه تشخیص

7. سپس برای اعمال تغییرات بروی گزینه Save کلیک کنید.

ذخیره تنظیمات tripwire




تنظیمات در منوی دستگاه ضبط



پیش نیازها

  • دستگاه NVR با قابلیت IVS
  • دوربین مداربسته با قابلیت IVS



ویدیو نحوه تنظیمات



دستوالعمل مرحله به مرحله

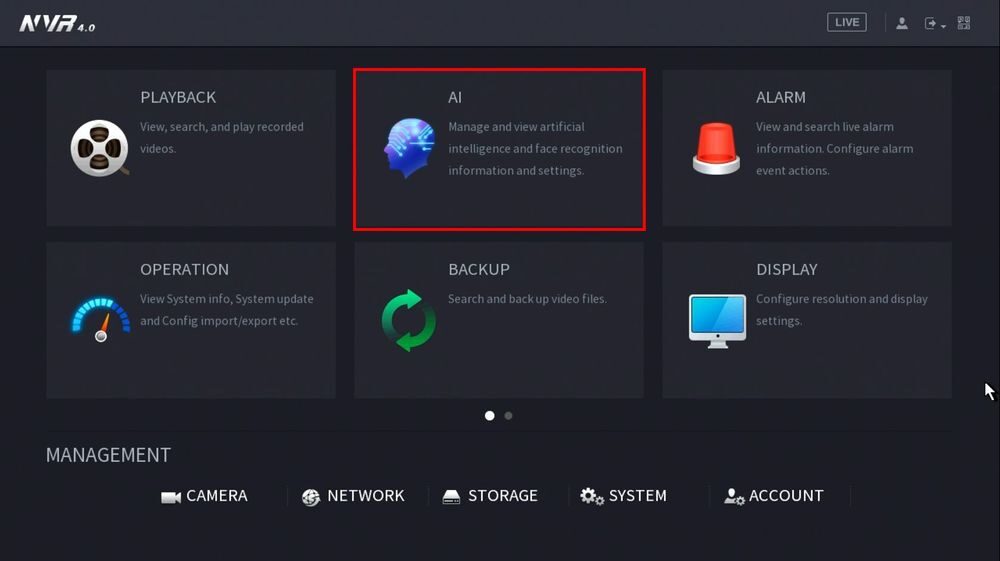

1. به منوی Event بروید.

منوی event

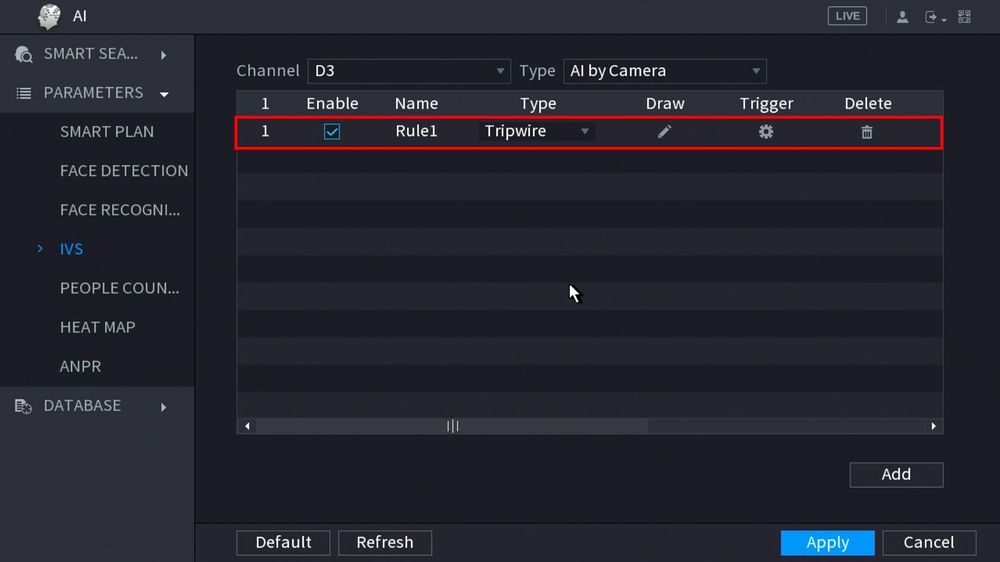

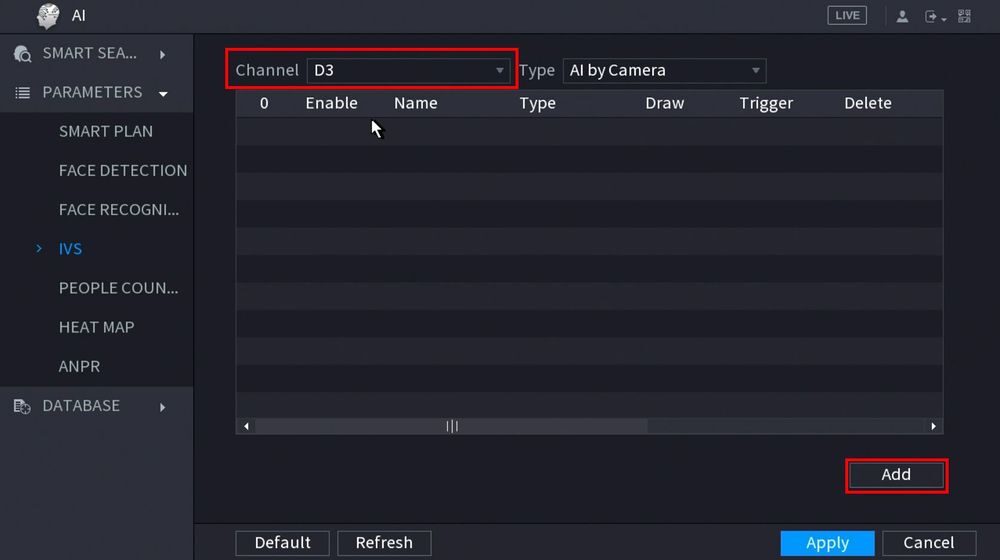

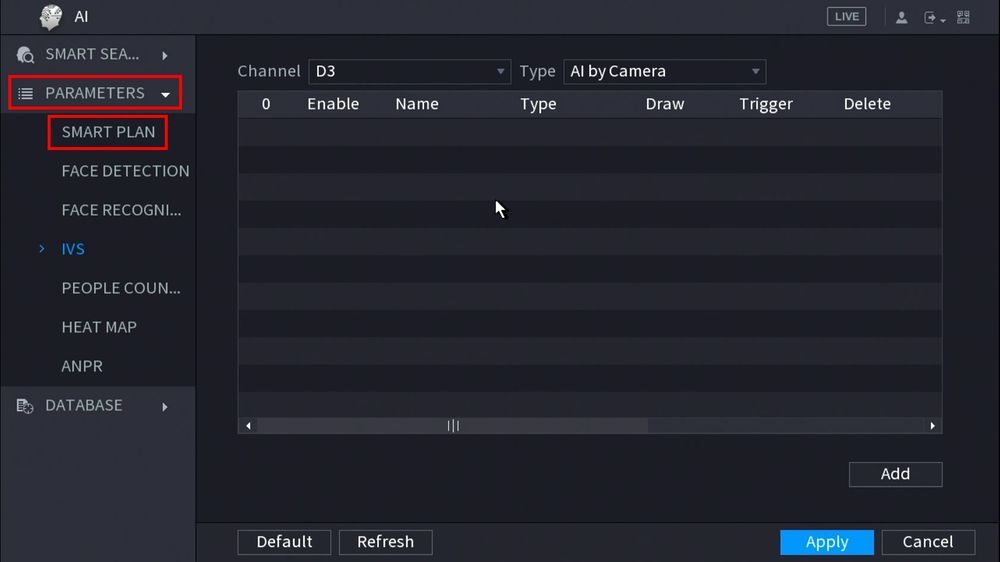

2. منوی سمت چپ گزینه IVS را انتخاب کنید سپس گزینه Enable را فعال و بروی Rule Setup کلیک کنید.

فعال سازی rule

3. در منوی جدید جهت ورود را انتخاب و یکی از Ruleهایی که آماده کرده‌اید را انتخاب کنید.

تنظیم جهت tripwire

4. یک خط رسم کنید و بروی Ok کلیک کنید.

رسم خط tripwire

5. بروی Apply کلیک کنید تا تنظیمات اعمال شود.

تایید تنظیمات




تنظیمات نرم افزار Smart PSS



پیش نیازها

  • نرم افزار Smart PSS
  • دستگاه دارای قابلیت IVS
  • برورسانی دستگاه ها به آخرین فریم ویر



دستوالعمل مرحله به مرحله

1. پس از اجرای نرم افزار Smart PSS در منوی سمت راست بروی دوربین دارای IVS راست کلیک کرده و گزینه IVS Channel cfg را انتخاب کنید.

انتخال منوی ivs

2. در منوی جدید ظاهر شده از پنل سمت راست گزینه Add Rule را انتخاب کنید در صورت فعال نبودن این گزینه، گزینه Cross Line Detection و سپس Draw/Redraw را انتخاب کنید.

تنظیم rule

3. شما می توانید در این مرحله دو کادر مجزا برای حداکثر و حداقل انداز تشخیص تنظیم نمایید.

تعیین اندازه تشخیص



ادامه تنظیمات در نرم افزار Smart PSS



پیش نیازها

  • نرم افزار Smart PSS
  • دستگاه دارای قابلیت IVS
  • برورسانی دستگاه ها به آخرین فریم ویر



ویدیو نحوه تنظیمات



دستوالعمل مرحله به مرحله

1. نرم افزار Smart PSS را اجرا و سپس لاگین کنید.

ورود به نرم افزار

2. Live View را انتخاب کنید.

انتخاب live view

3. از منوی ظاهر شده  کانال دوربین مداربسته دارای قابلیت IVS راست کلیک کرده و سپس IVS Channel cfg انتخاب کنید.

ورود به تنظیمات ivs

4. بروی گزینه Tripwire کلیک و سپس Next را انتخاب کنید.

فعال سازی آیکون tripwire

5. می توانید در این قسمت با رسم کادر سبز رنگ محدوده تشخیص را مشخص کنید.

محدوده تشخیص tripwire

6. سربرگ Rule config را انتخاب کنید. در پنل سمت راست گزینه Add rule کلیک کنید. همچنین می توانید چندین Rule را ایجاد کنید، در محدوده تصویر می توانید چندین Tripwire تعریف کنید.

رسم خط مجازی tripwire

7. در همان صفحه بروی Config کلیک کنید. در صفحه Parameters از گزینه Direction می توان جهت ورود به Tripwire را تعیین کرد. با فعال کردن گزینه Enable Track می تواند قابلیت دنبال کردن سوژه را فعال کرد.

جهت ورود به tripwire

8. با انتخاب سربرگ Arming schedule می توان برنامه‌ی هفتگی فعال بودن Tripwire را تنظیم نمود. برای ذخیره تنظیمات بروی Save کلیک نمایید.

زمانبندی tripwire در دوربین

9. در سر برگ Parameters با فعال کردن Disturbance Filter می توانید میزان حساسیت به تشخیص جسم را به صورت Low یا High تنظیم نمایید. در آخرین مرحله برروی Save و Apply کلیک نمایید.

تنظیم حساسیت و ذخیره
