راهنمای تنظیم ضبط تشخیص هوشمند در دستگاه ضبط داهوا
شرح
در این مقاله ضبط براساس آنالیز تصویری به صورت کاملاً هوشمند که در محصولات داهوا تحت عنوان Intelligent Video System (IVS) شناخته می شود آموزش داده شده است. برای آشنایی کلی با حالت های مختلف تشخیص هوشمند تصویری به توضیحات زیر توجه فرمایید:
قابلیت های اصلی آنالیز تصویری
Motion: حرکت در یک منطقه تعریف شده تشخیص داده شده و هشدار خطر ایجاد می شود.
Tripwire: هنگامی که یک شی در محدوده تعریف شده عبور می کند تشخیص و هشدار خطر ایجاد می شود.
Intrusion: هنگامی که شخص یا شی وارد یک منطقه تعریف شده می شود، هشدار خطر ایجاد می شود.
Scene Change: اگر هنگام ضبط دوربین، توسط شخصی دوربین تغییر زاویه داده شود تشخیص می دهد که تغییری در صحنه ایجاد شده است و طبق برنامه ریزی هشدار خطر را ایجاد می کند.
Abandoned/Missing Object: در محدوده تعریف شده اگر وسیله‌ای رها شود و یا حذف شود تشخیص داده می شود و می تواند هشدار خطر اعلام کند.
قابلیت های پیشرفته آنالیز تصویری
Facial Detection : دوربین به طور خودکار چهره یک شخص را تشخیص و عکس آن را برای تجزیه و تحلیل و پردازش به NVR می فرستد(دوربین های تحت شبکه سری Pro 4000 و 5000).
People Counting : تعداد افرادی که از یک منطقه مشخص شده وارد یا خارج می شوند، شمارش می کند.
Heat Mapping : گرمای بدن افرادی (بازدید کنندگان) که در محل تردد می کنند را به صورت نقاط رنگی برجسته می کند و گزارشی مناسب برای مدیریت بهتر بر فعالیت و انجام تجزیه و تحلیل کسب و کار ارائه می دهد.
فعال کردن قابلیت ضبط هوشمند IVS باید هم در دوربین مداربسته و هم در دستگاه ضبط تنظیم شود که در این آموزش در ابتدا تنظیمات دوربین مداربسته و سپس تنظیمات دستگاه ضبط فعال سازی خواهد شد.
فعال کردن قابلیت تشخیص هوشمند IVS در دوربین مداربسته
دستورالعمل ویدیویی
دستورالعمل مرحله به مرحله

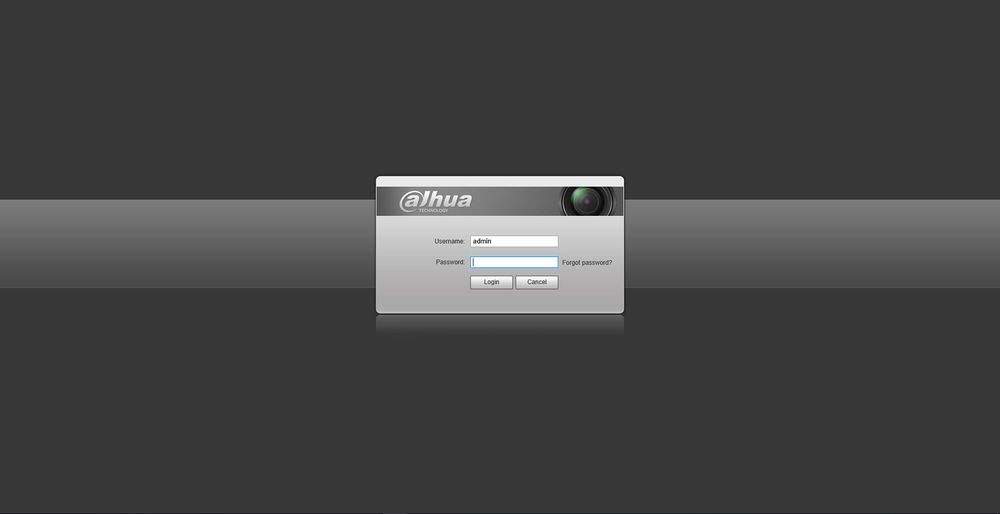

1. با استفاده از IP دوربین و از طریق مرورگر وب و با وارد کردن نام کاربری و رمز عبور، وارد منوی آن شوید.

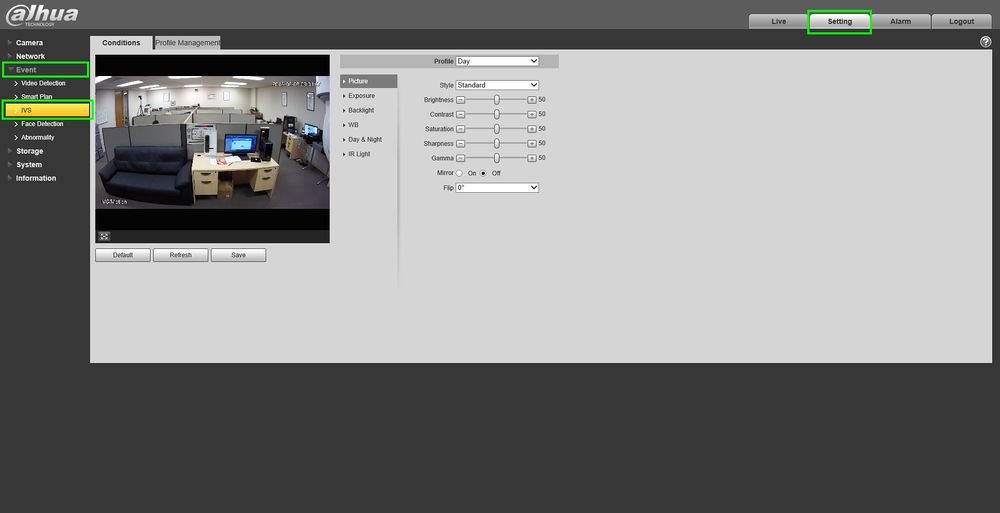

2. به مسیر Settings>Events>IVS بروید.
3. همانطور که در عکس مشاهده می کنید بروی ایکون + سبز رنگ برای ایجاد Rule کلیک کنید. همچنین می توانید بروی rule که به صورت پیش فرض قرار دارد دابل کلیک کرده و آن را تغییر نام دهید.در این مثال ما از یک Tripwire استفاده می کنیم.

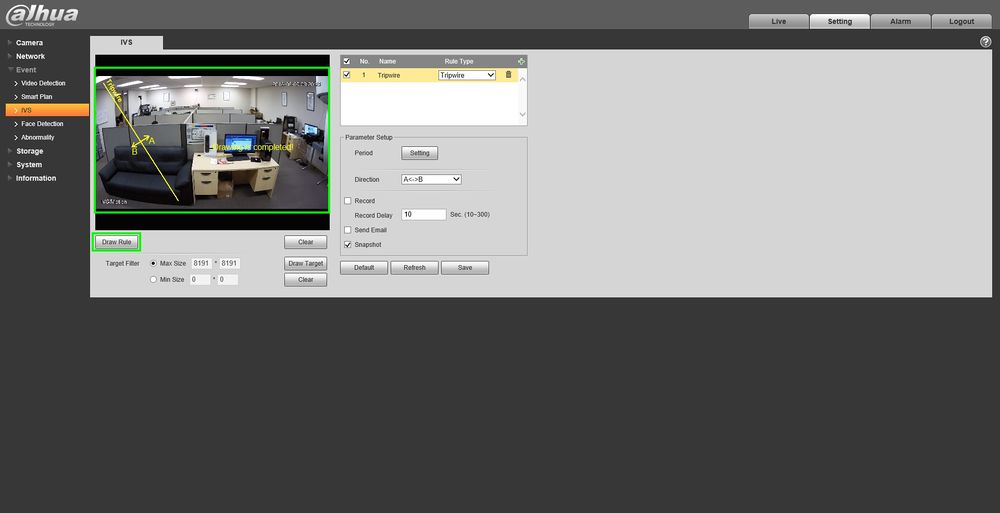

4. بروی دکمه Draw Rule در زیر تصویر کلیک کنید و برای محدوده موردنظر یک خط رسم نمایید. با استفاده از چپ کلیک نقطه شروع را ایجاد کنید و به سمت نقطه پایان رفته و با همان چپ کلیک نقطه پایان را رسم نمایید و برای نهایی کردن خط ترسیم شده از راست کلیک استفاده نمایید.

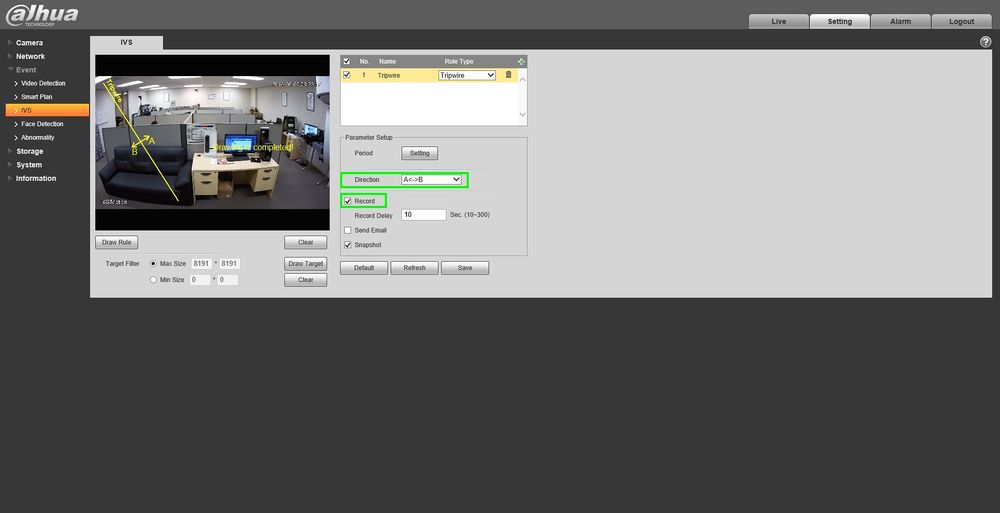

5. در بخش direction می توانید جهت ورود/خروج به tripwire را مشخص نمایید و پس از تعیین جهت (به طور مثال دوطرفه A<->B) گزینه Record را فعال و سپس بروی دکمه Save کلیک کرده تا تنظیمات را ذخیره نماییم.

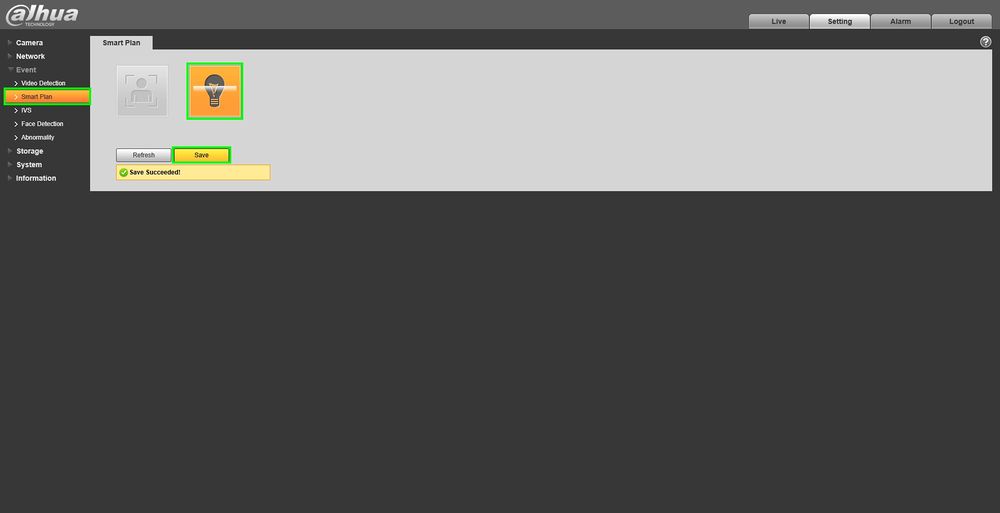

6. فعال بودن Smart Plan لازم و ضروری است تا بتوانید از Rule های تعریف شده استفاده نمایید. بروی IVS (آیکون لامپ) کلیک کنید و در آخر بروی Save کلیک کنید.
فعال کردن تنظیمات ضبط هوشمند در دستگاه ضبط داهوا
دستورالعمل مرحله به مرحله

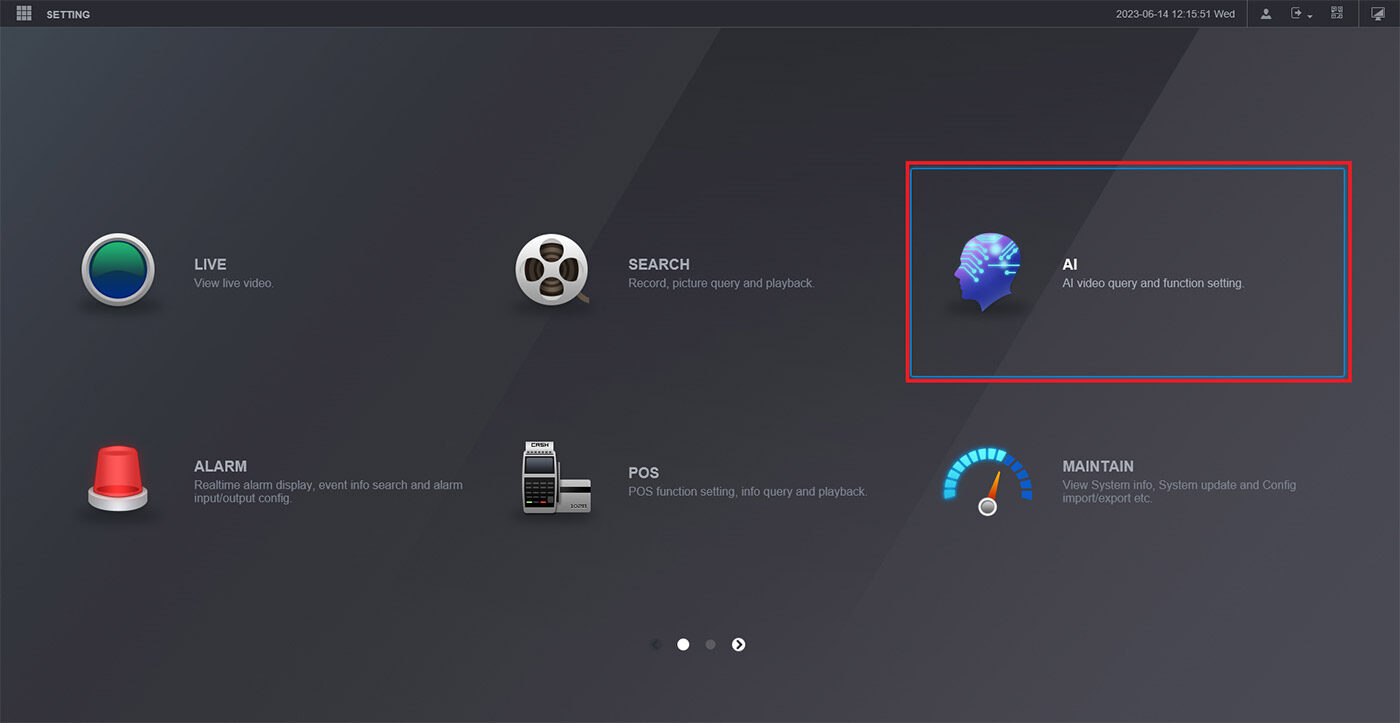

1. از منوی اصلی بروی AI کلیک نمایید.

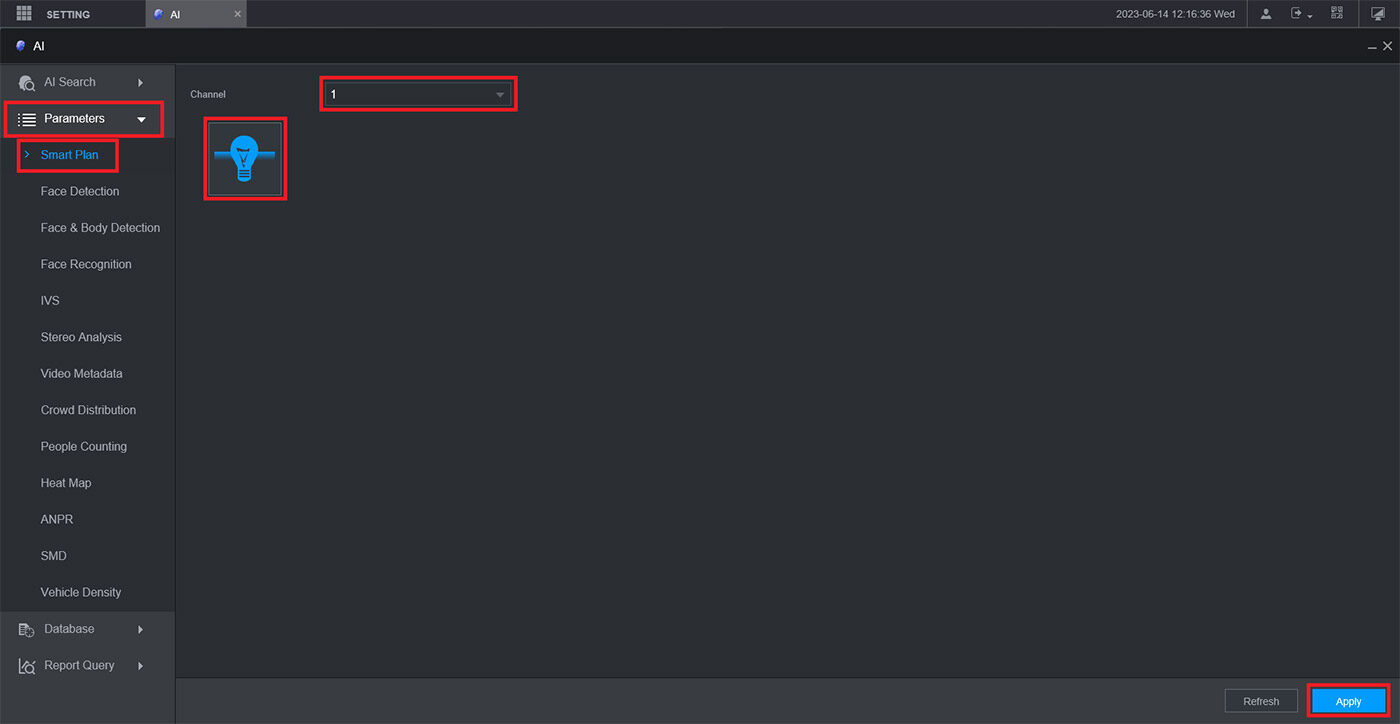

2. از منوی سمت چپ از قسمت Parameters بروی Smart Plan کلیک نمایید. از قسمت Channel دوربین موردنظر را انتخاب نمایید. سپس بروی آیکون IVS کلیک کرده و در صورت فعال شدن به رنگ آبی تغییر خواهد کرد. برای ذخیره تنظیمات Apply نمایید.

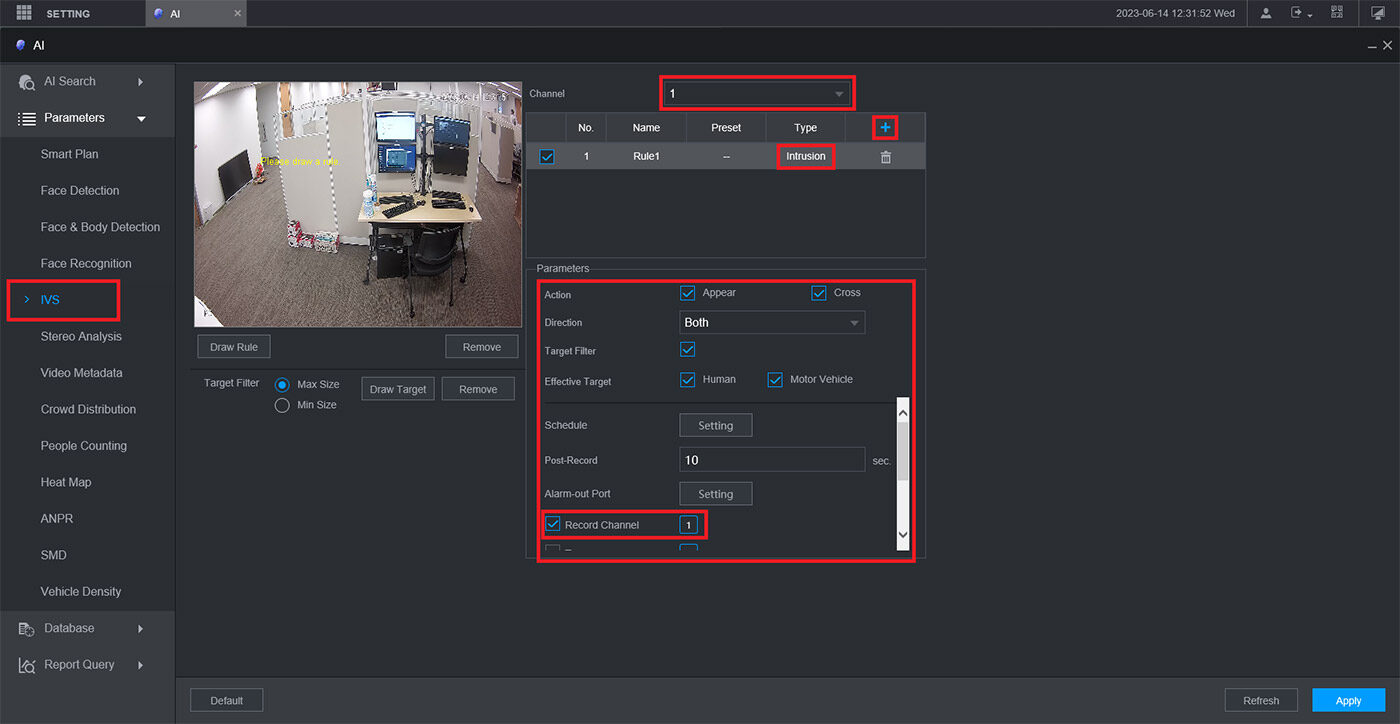

3. IVS را در سمت چپ انتخاب نمایید.
کانال دوربین فعال شده در مرحله قبل را از منوی Channel انتخاب نمایید.
سپس بروی دکمه + کلیک نمایید.
بروی متن زیر ستون Type دوبار کلیک کنید تا مقدار IVS مورد نظر خود را انتخاب نمایید.
تمام پیکره بندی IVS انتخاب شده را در قسمت Parameters انجام دهید.
حتماً کادر کنار Record Channel علامت بزنید و کانالی که دوربین موردنظر شماست، انتخاب شده باشد.

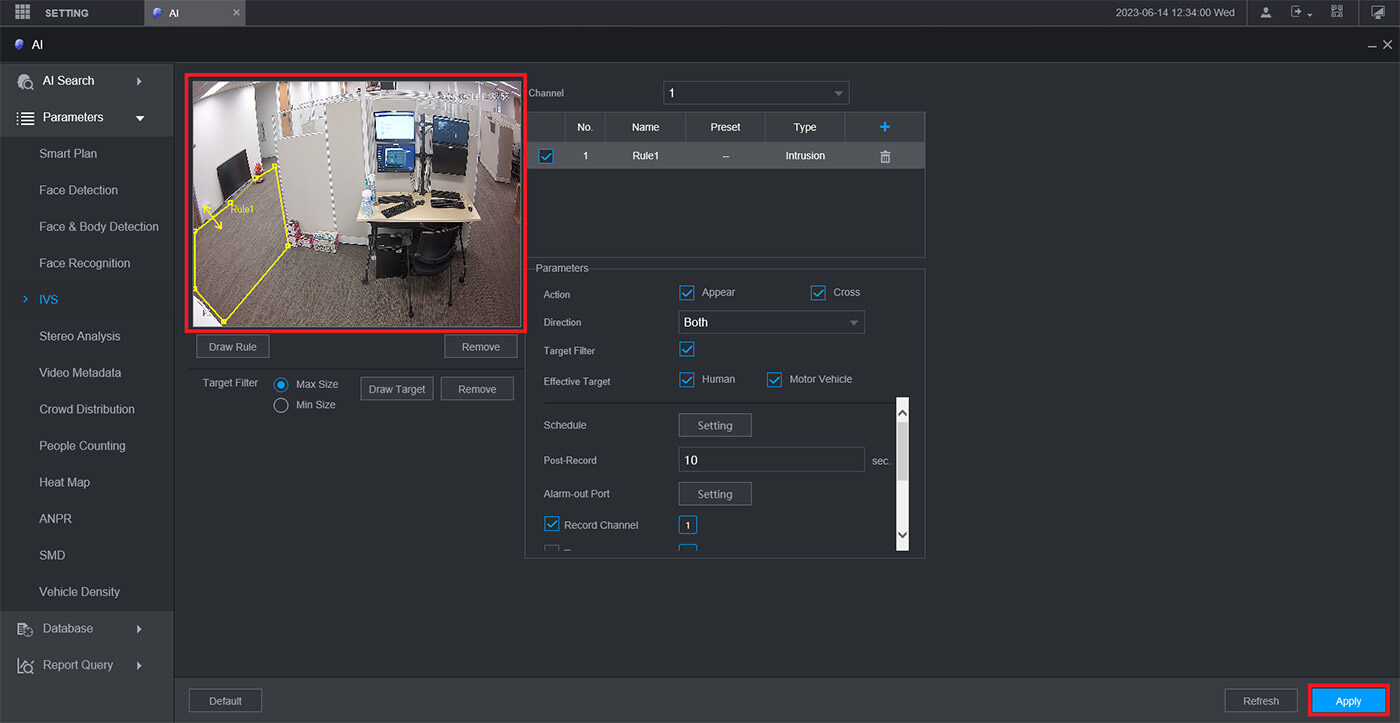

4. با چپ کلیک بروی تصویر ویدیویی در سمت چپ شروع به ترسیم محدوده کنید.
برای پایان ترسیم، راست کلیک نمایید.
سپس بروی Apply کلیک نمایید.
5. از قسمت Setting بروی Storage کلیک نمایید.
6. در سمت چپ، Schedule را انتخاب نمایید.
سپس تب Record را در بالا انتخاب نمایید.
کانال دوربینی که تنظیمات IVS برای آن فعال شده است را از قسمت Channel انتخاب نمایید.
سپس بروی Setting در سمت راست هر روز هفته کلیک نمایید.

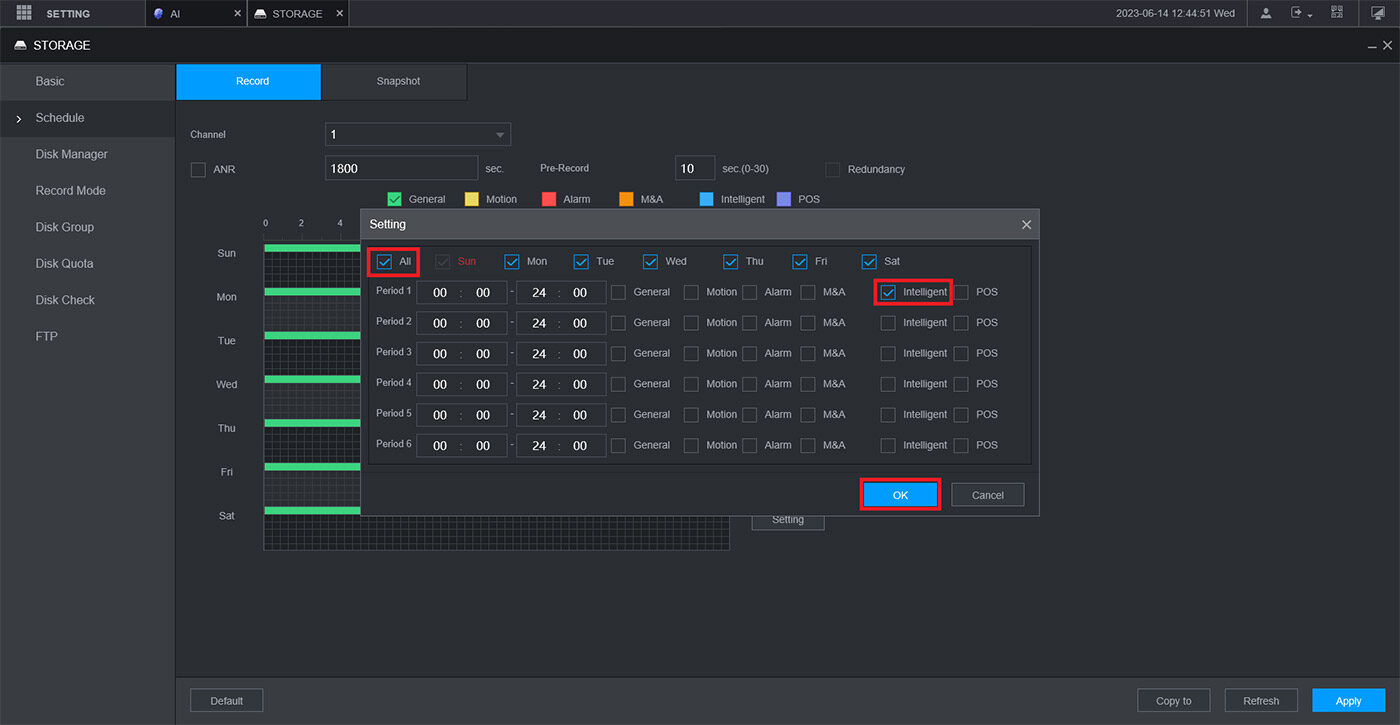

7. برای انتخاب همه روزهای هفته، کادر کنار All را علامت بزنید.
کادر هوشمند را در سمت راست Period 1 علامت بزنید (می توانید روزهای هفته و ساعات را در هر روز بصورت مجزا برای ضبط IVS، تنظیم نمایید).
سپس بروی OK کلیک نمایید.

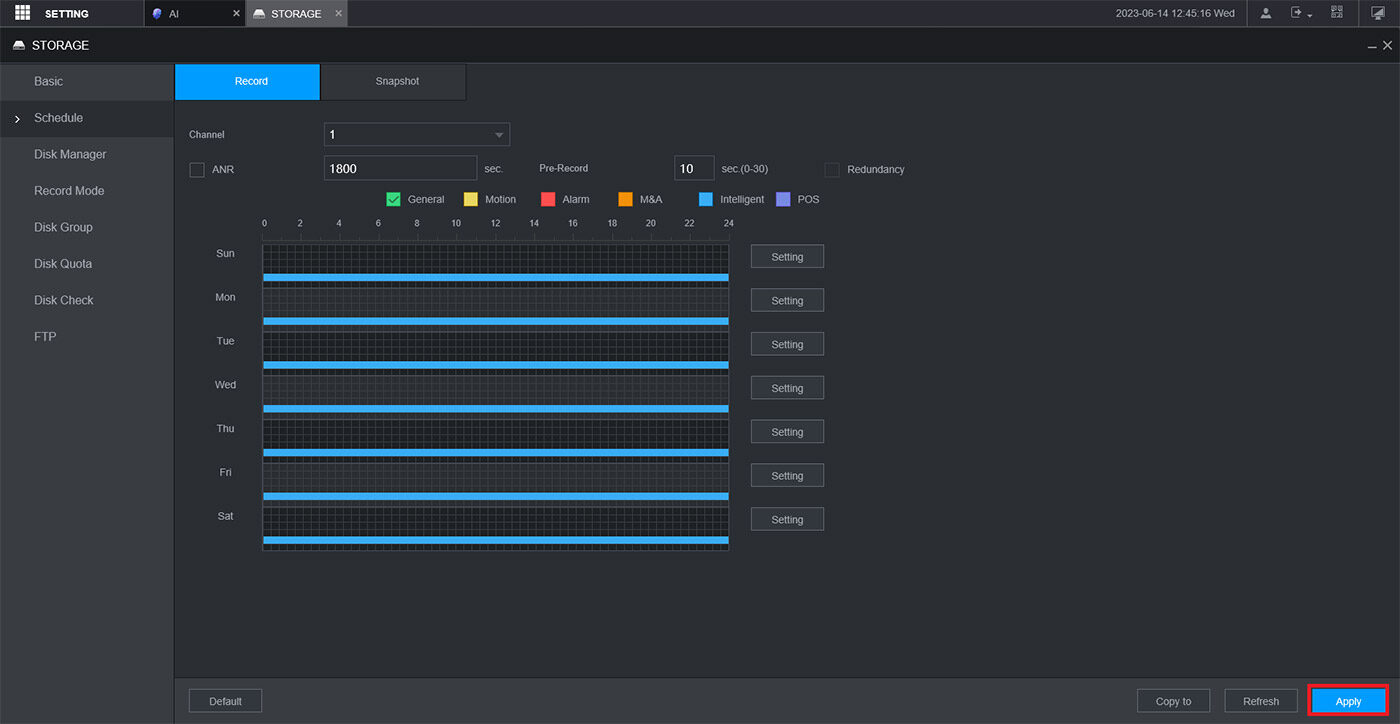

8. نوارهای آبی رنگی را در خط زمانی ضبط خواهید دید که نشان دهنده زمان ثبت رویدادهای IVS و زمان راه اندازی آنها است. بروی Apply در پایین کلیک نمایید.

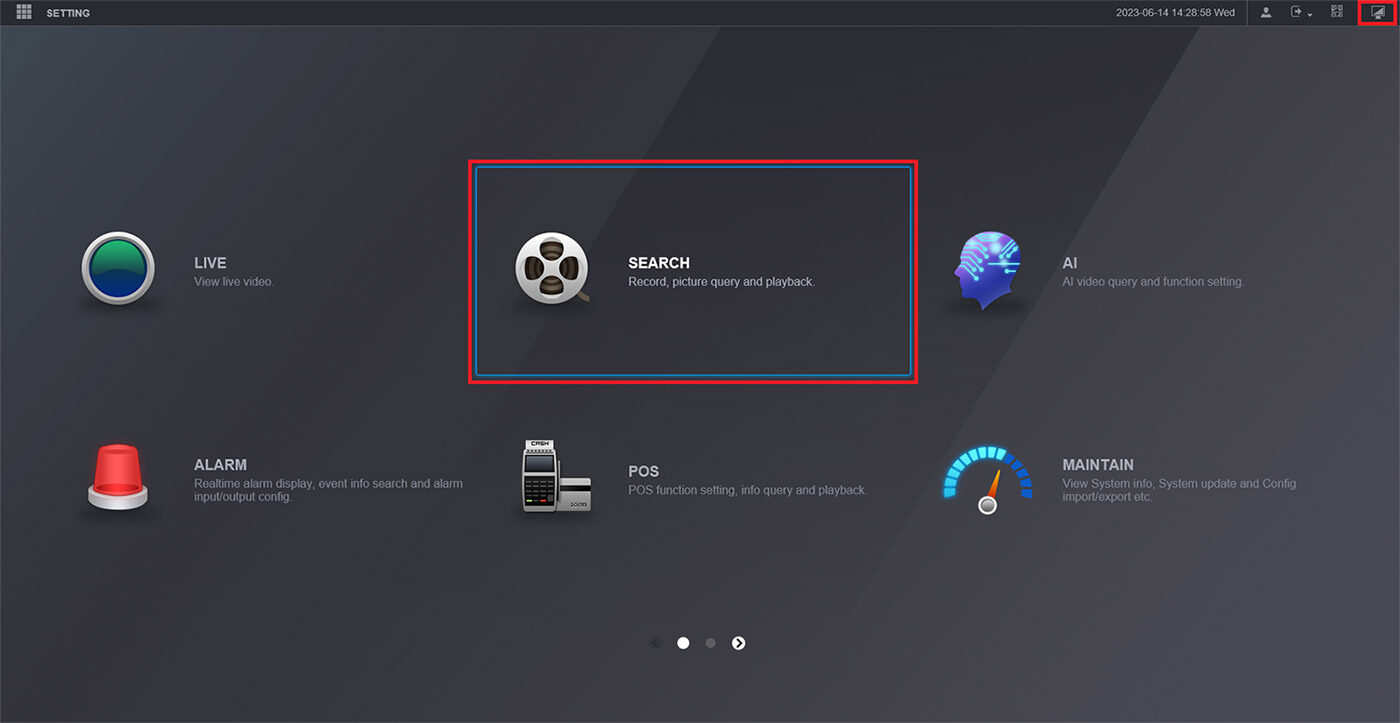

9. روی نماد منو در بالا سمت راست کلیک نمایید تا به منوی اصلی بازگردید. سپس بروی Search کلیک نمایید.

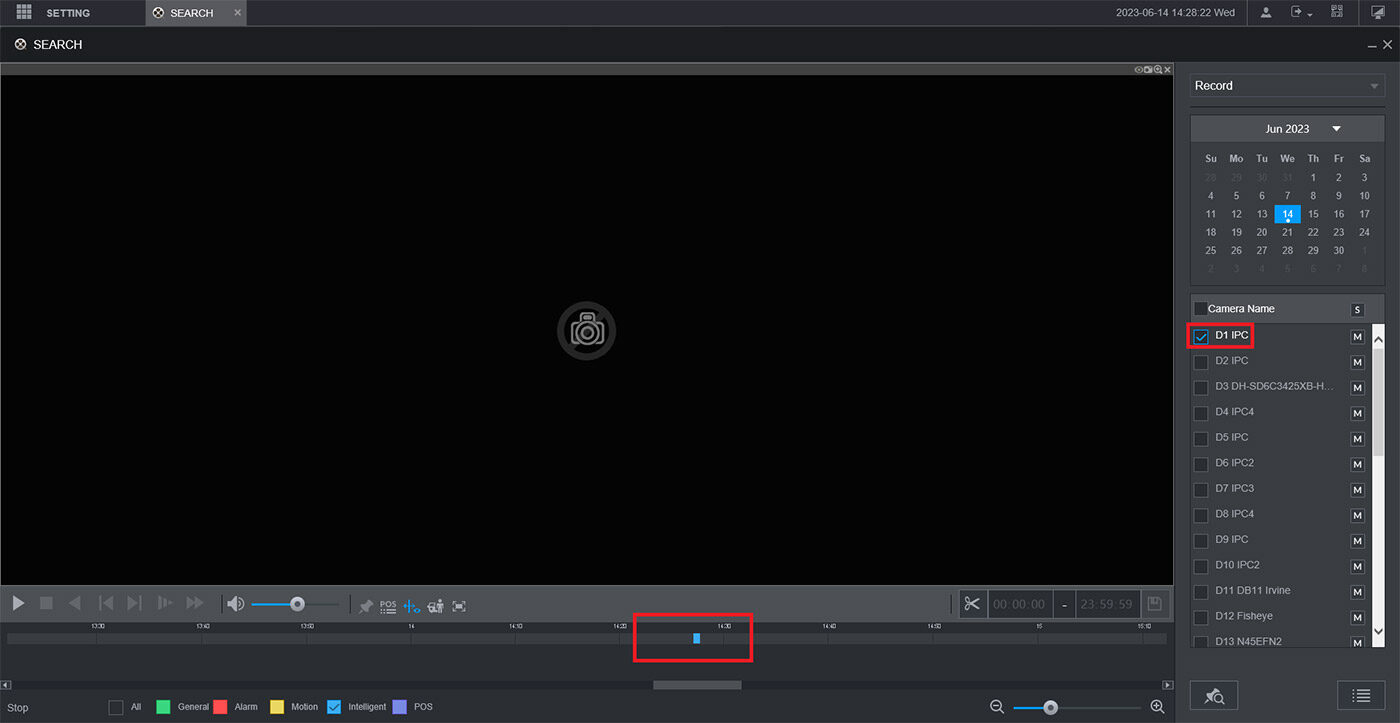

10. کادر کنار کانال دوربین در سمت راست را علامت بزنید.
پس از وقوع رویدادهای IVS، به صورت نوارهای آبی در جدول زمانی در پایین تصویر ظاهر می شوند.
برای شروع پخش آن رویداد IVS، روی جدول زمانی در یکی از نوارهای آبی کلیک نمایید.
فعال کردن تنظیمات ضبط هوشمند از منوی وب دستگاه ضبط داهوا
دستورالعمل مرحله به مرحله
1. با استفاده از IP دستگاه ضبط و از طریق مرورگر به منوی وب دستگاه ضبط رفته و در مسیر Storage>Schedule کانال مورد نظر را انتخاب و برای زمانبندی ضبط بروی دکمه Settings یکی از روزهای هفته کلیک کرده تا تنظیمات لازم ضبط هوشمند را انجام دهیم.

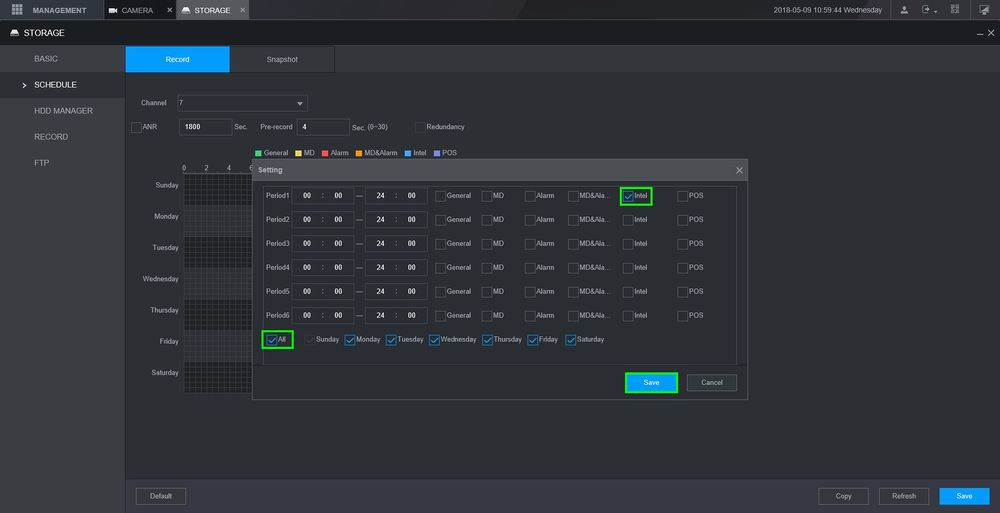

2. گزینه Intel را فعال کرده و سپس گزینه All را برای ضبط در 7 روز هفته فعال نمایید و در آخر تنظیمات را ذخیره نمایید.
3. پس از ذخیره مشاهده می کنید نوار Timeline روزهای هفته با خط آبی رنگی تنظیم شده است که به این معنی است دستگاه آماده ضبط در 7 روز هفته و به صورت 24 ساعت می باشد. برای نهایی شدن تنظیمات دکمه Save را کلیک کنید.
4. در منوی اصلی بروی VIDEO کلیک کنید. (برای مشاهده تصاویر ضبط شده براساس تشخیص هوشمند ویدیویی IVS)

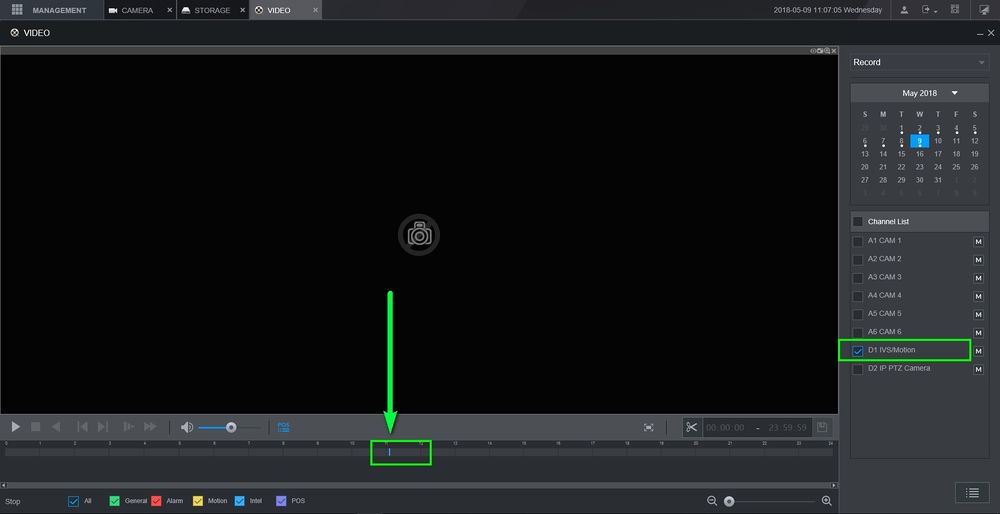

5. کانالی که دارای IVSMotion می باشد را کلیک کرده و خواهید دید در نوار Timeline خط آبی رنگ نشانگر تصاویر ضبط شده توسط دوربین می باشد.
