آموزش فعالسازی و تنظیم ضبط صدا در دستگاه ضبط XVR داهوا



شرح

تمامی دستگاه های ضبط XVR داهوا از قابلیت ضبط صدا پشتیبانی می کنند ولی در بعضی از مدل های دوربین مداربسته HDCVI از میکروفون پشتیبانی می کنند که در یکسری از ورودی/خروجی صدا و در سری دیگر میکروفون به صورت سر خود در دوربین تعیبیه شده است.

ضبط صدا برای دوربین دارای فیش ورودی/خروجی و هم دوربین دارای میکروفون سرخود در تنظیمات ضبط تفاوتی باهم ندارند؛ قابل ذکر است به دوربین های مداربسته دارای فیش ورودی/خروجی صدا، می توانید از میکروفون های با کیفیت بالا استفاده نمایید.



انواع میکروفون دوربین مداربسته

میکروفون های دوربین مداربسته که در حال حاظر در بازار وجود دارند از لحاظ کیفیت صدا تفاوت زیادی با هم ندارند. بغیر از اختلاف کیفیت معمولاً اختلاف متراژ ضبط صدا هم را باید در نظر بگیرید که در مدل های گرانتر عموماً تا متراژ 8 متر را براحتی با کیفیت مناسب، ضبط صدا را انجام می دهند. در ادامه دو نمونه از میکروفون دوربین مداربسته را مشاهده می کنید.

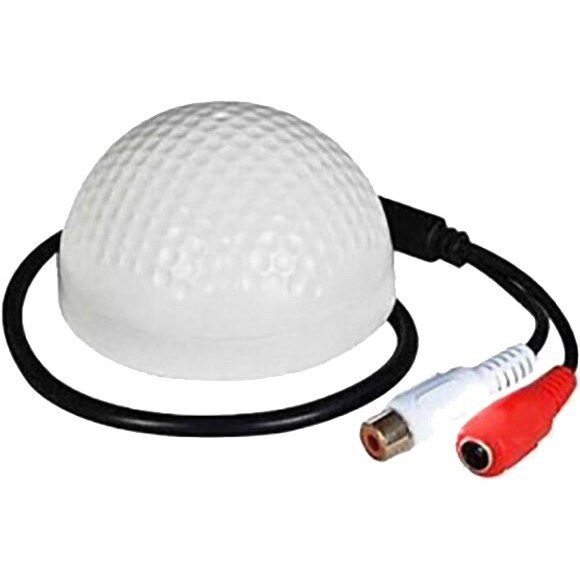

میکروفون دوربین مداربسته گلفی

میکروفون دوربین مداربسته

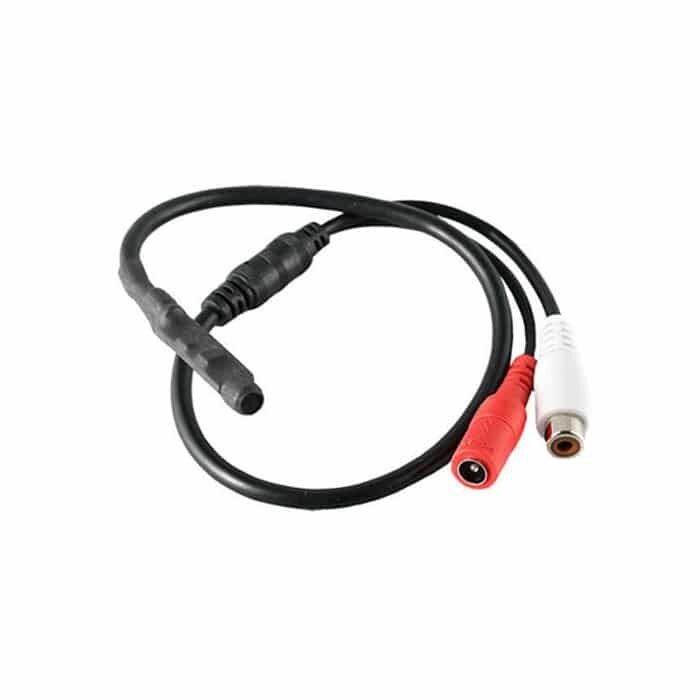

میکروفون دوربین مداربسته ذغالی

میکروفون دوربین مداربسته




اتصال میکروفون به دوربین مداربسته داهوا

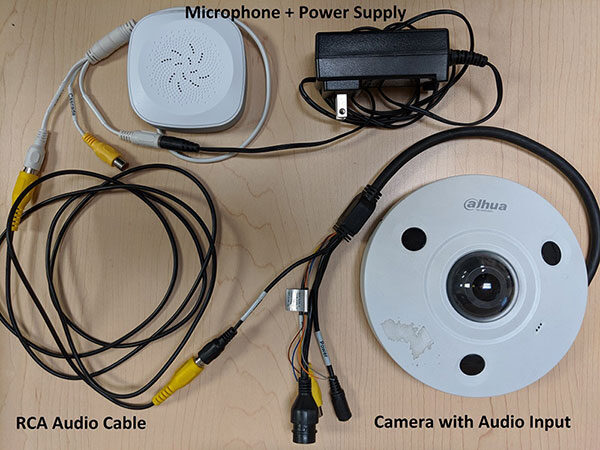

1. در ابتدا شما به یک میکروفون دوربین مداربسته نیاز دارید.

اتصال میکروفون به دوربین مداربسته داهوا

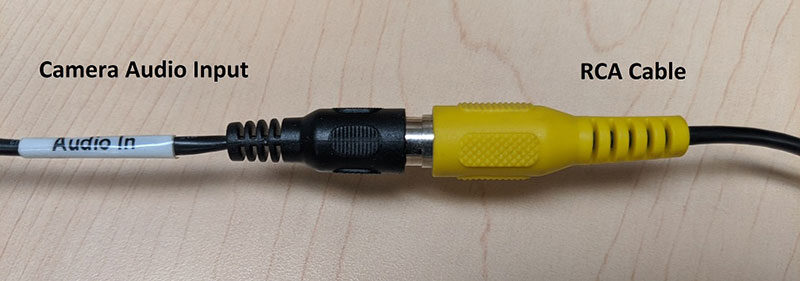

2. یک سر کابل RCA را به فیش Audio In دوربین مداربسته وصل نمایید.

اتصال میکروفون به دوربین مداربسته داهوا

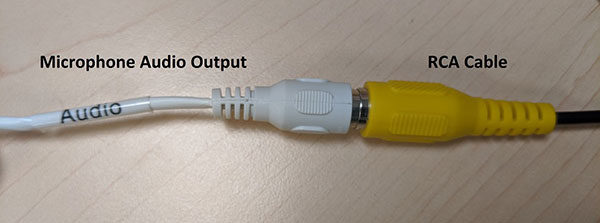

3. یک سر دیگر کابل RCA را به فیش Audio Output میکروفون وصل نمایید.

اتصال میکروفون به دوربین مداربسته داهوا

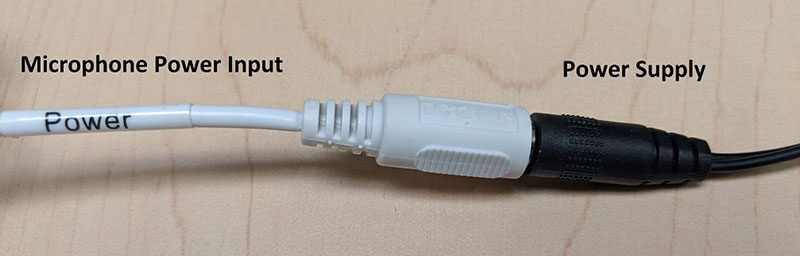

4. منبع تغذیه مورد نیاز میکروفون را به فیش Power میکروفون وصل نمایید (معمولاً از اداپتور 12 ولت 1 آمپر برای میکروفون استفاده می شود).

اتصال میکروفون به دوربین مداربسته داهوا




تنظیمات ضبط صدای دوربین مداربسته در دستگاه ضبط



دستورالعمل ویدیویی (منوی جدید)



دستور

العمل مرحله به مرحله (منوی جدید)

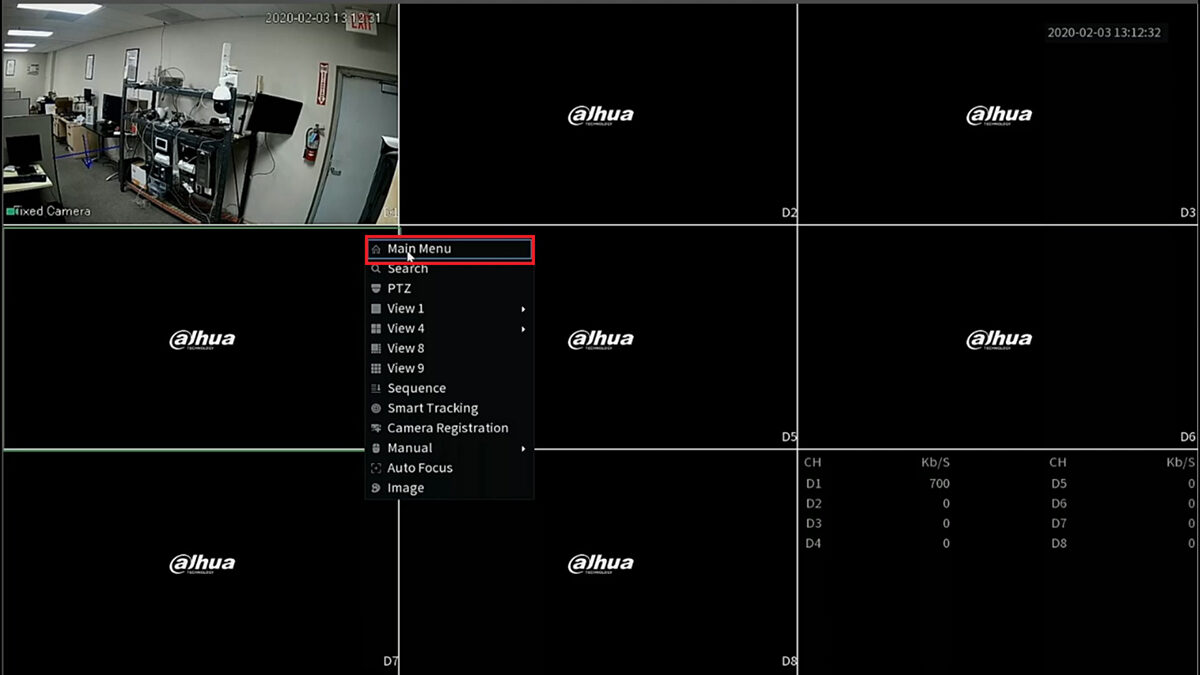

1. بروی صفحه کلیک راست کرده و Main Menu را انتخاب نمایید.

تنظیم ضبط صدا دوربین در دستگاه ضبط داهوا

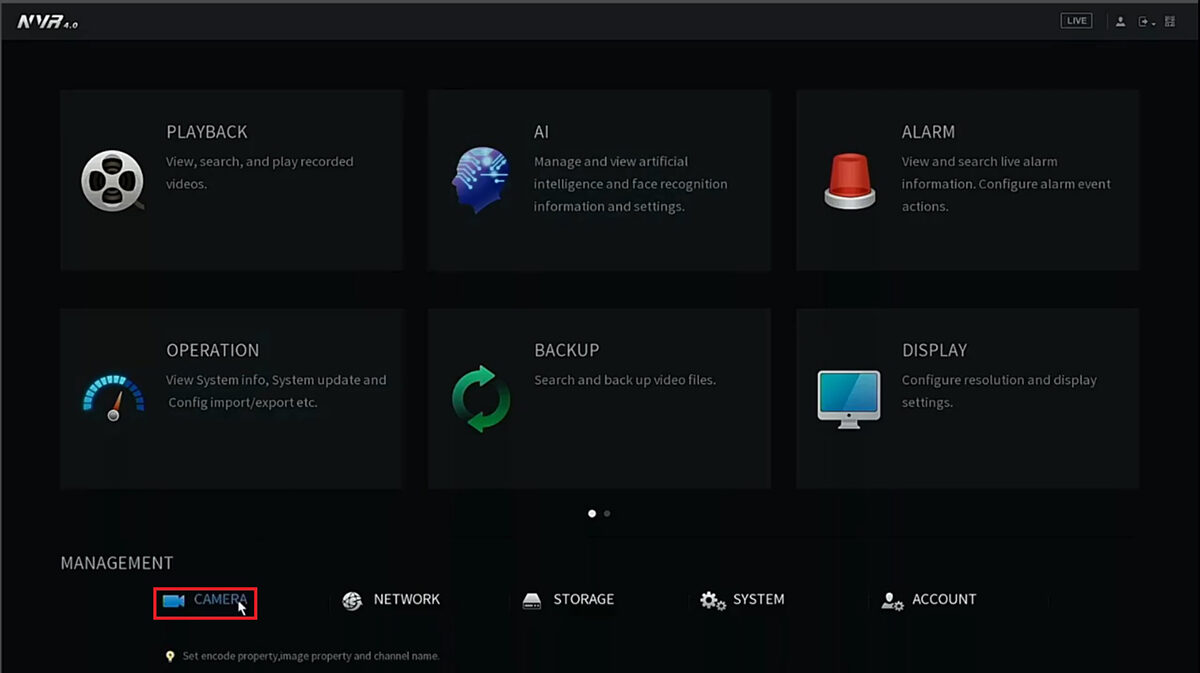

2. سپس از قسمت MANAGEMENT بروی CAMERA کلیک نمایید.

تنظیم ضبط صدا دوربین در دستگاه ضبط داهوا

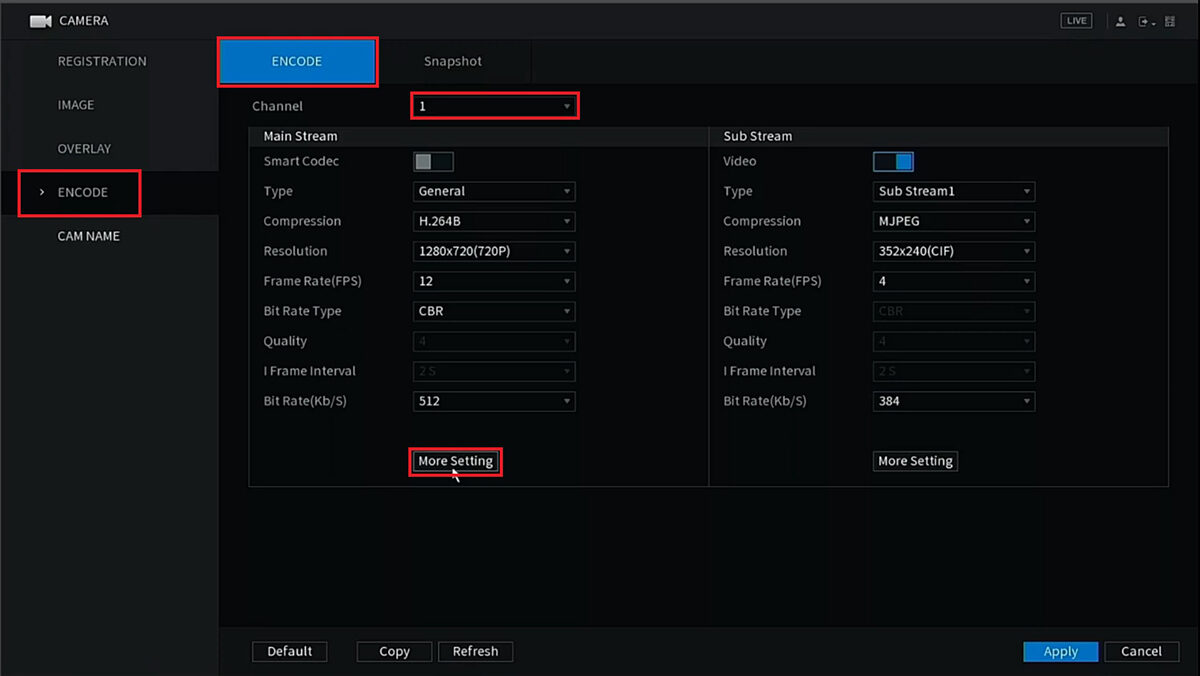

3. از منوی سمت چپ Encode را انتخاب نمایید و سپس سربرگ Encode را در بالا انتخاب کنید. سپس کانال دوربین صدا دار را در قسمت Channel انتخاب نمایید. از ستون Main Stream گزینه More Setting را انتخاب نمایید.

تنظیم ضبط صدا دوربین در دستگاه ضبط داهوا

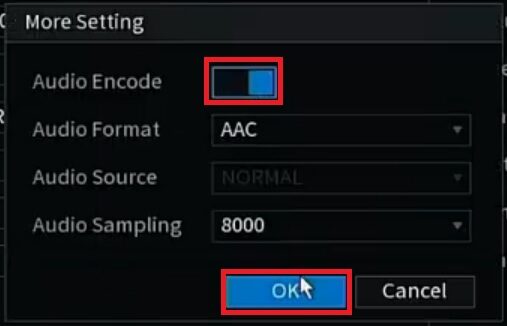

4. گزینه Audio Encode را برای فعالسازی صدا، فعال نمایید و سپس بروی OK کلیک نمایید.

تنظیم ضبط صدا دوربین در دستگاه ضبط داهوا

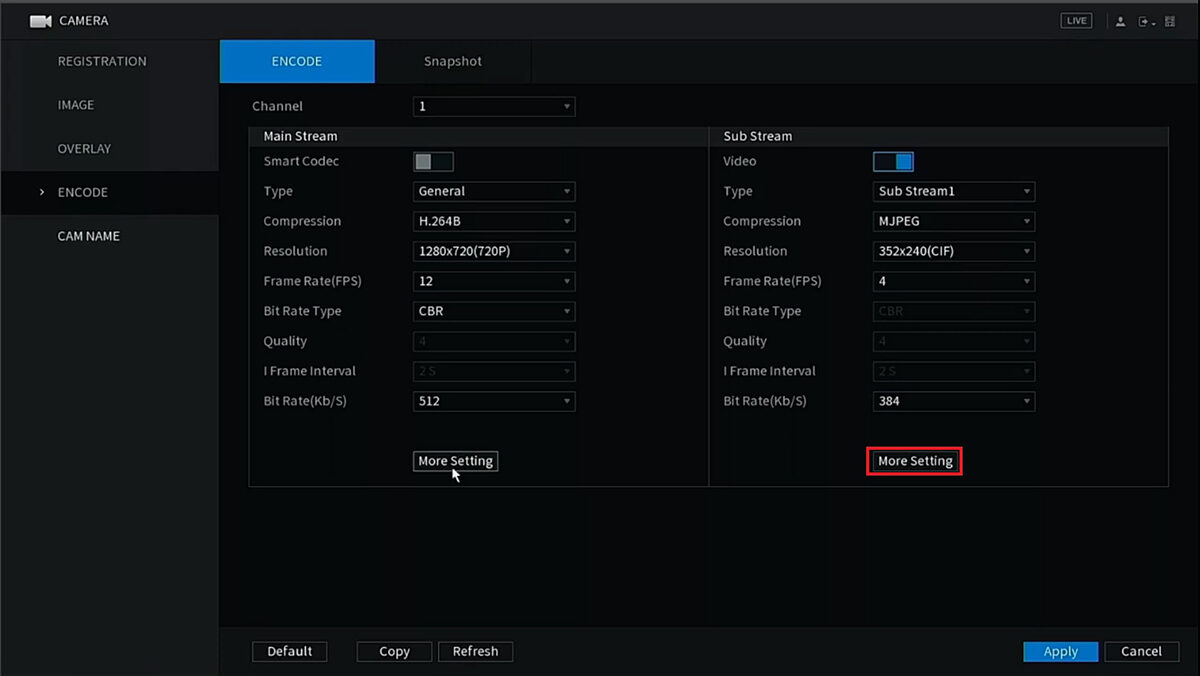

5. از ستون Sub Stream گزینه More Setting را انتخاب نمایید.

تنظیم ضبط صدا دوربین در دستگاه ضبط داهوا

6. گزینه Audio Encode را برای فعالسازی صدا، فعال نمایید و سپس بروی OK کلیک نمایید.

تنظیم ضبط صدا دوربین در دستگاه ضبط داهوا

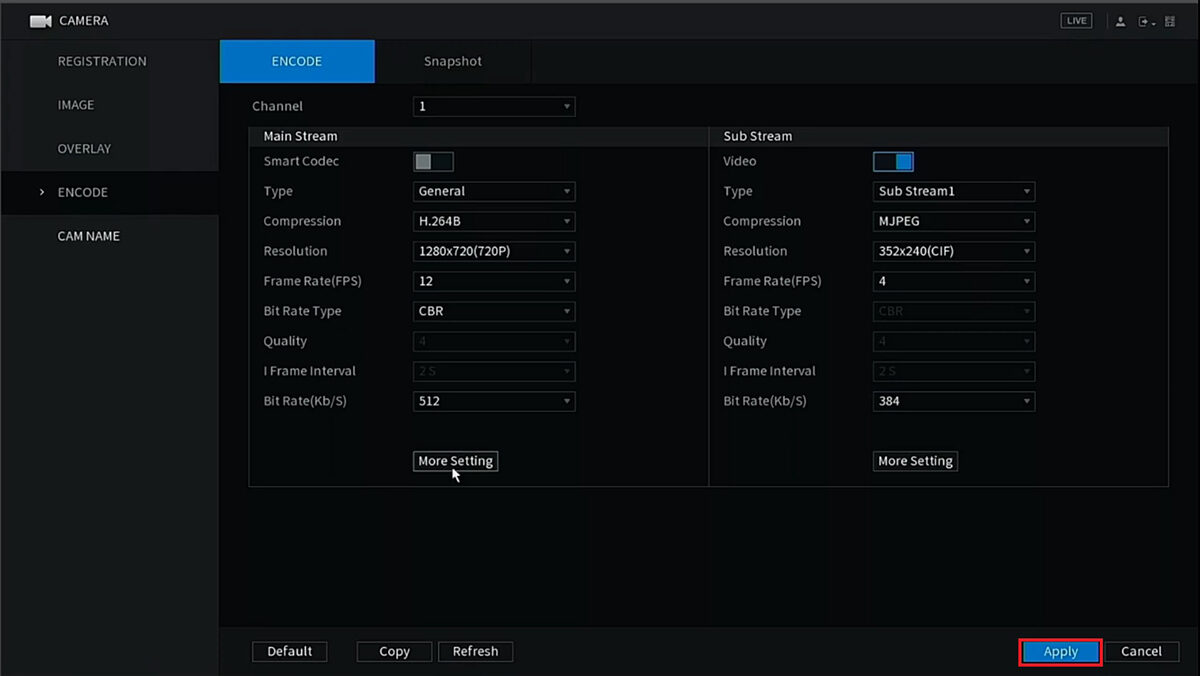

7. در نهایت برای ذخیره تنظیمات بروی Apply کلیک نمایید.

تنظیم ضبط صدا دوربین در دستگاه ضبط داهوا



دستورالعمل ویدیویی



دستورالعمل مرحله به مرحله

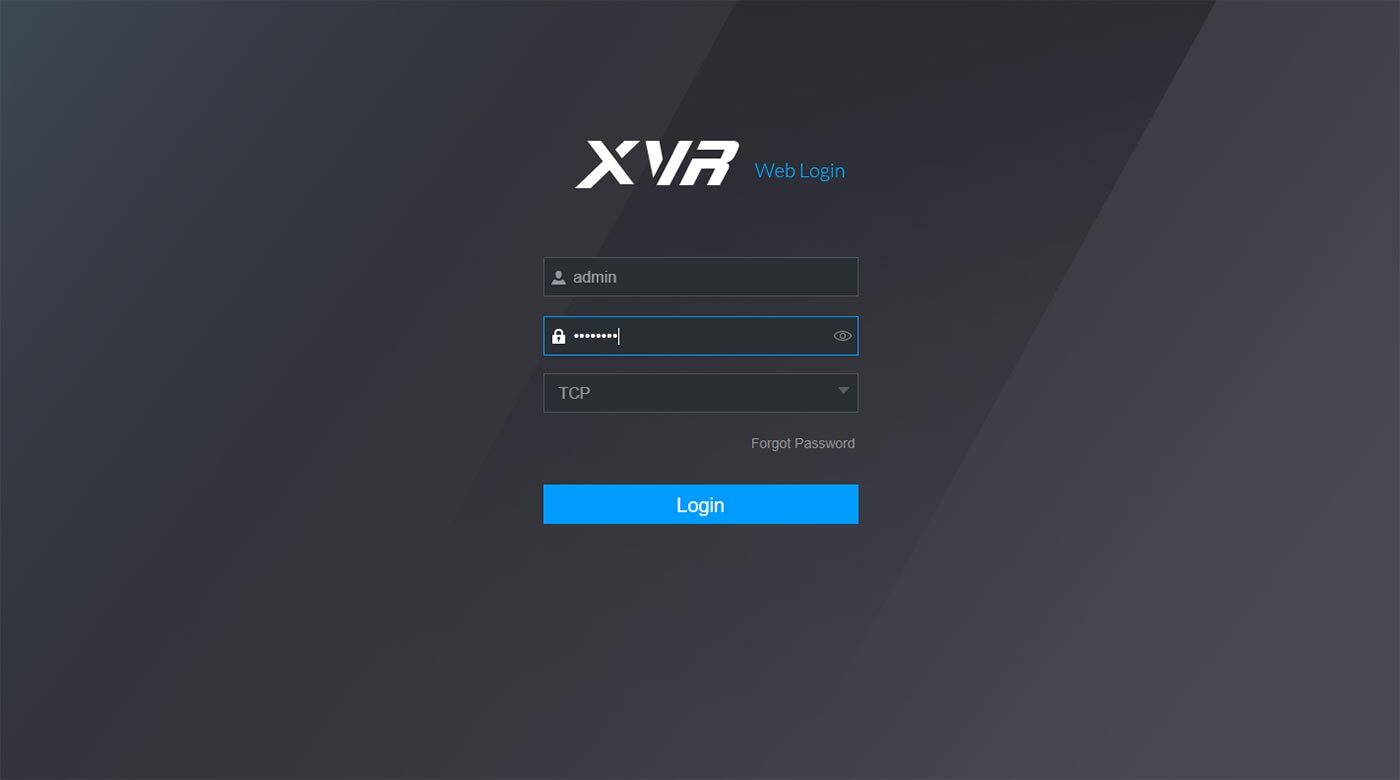

1. با استفاده از IP دستگاه ضبط و از طریق مرورگر، وارد منوی وب دستگاه ضبط شوید.

تنظیم ضبط صدا در دوربین مداربسته داهوا

2. از منوی Setting وارد منوی Camera شوید.

تنظیم ضبط صدا در دوربین مداربسته داهوا

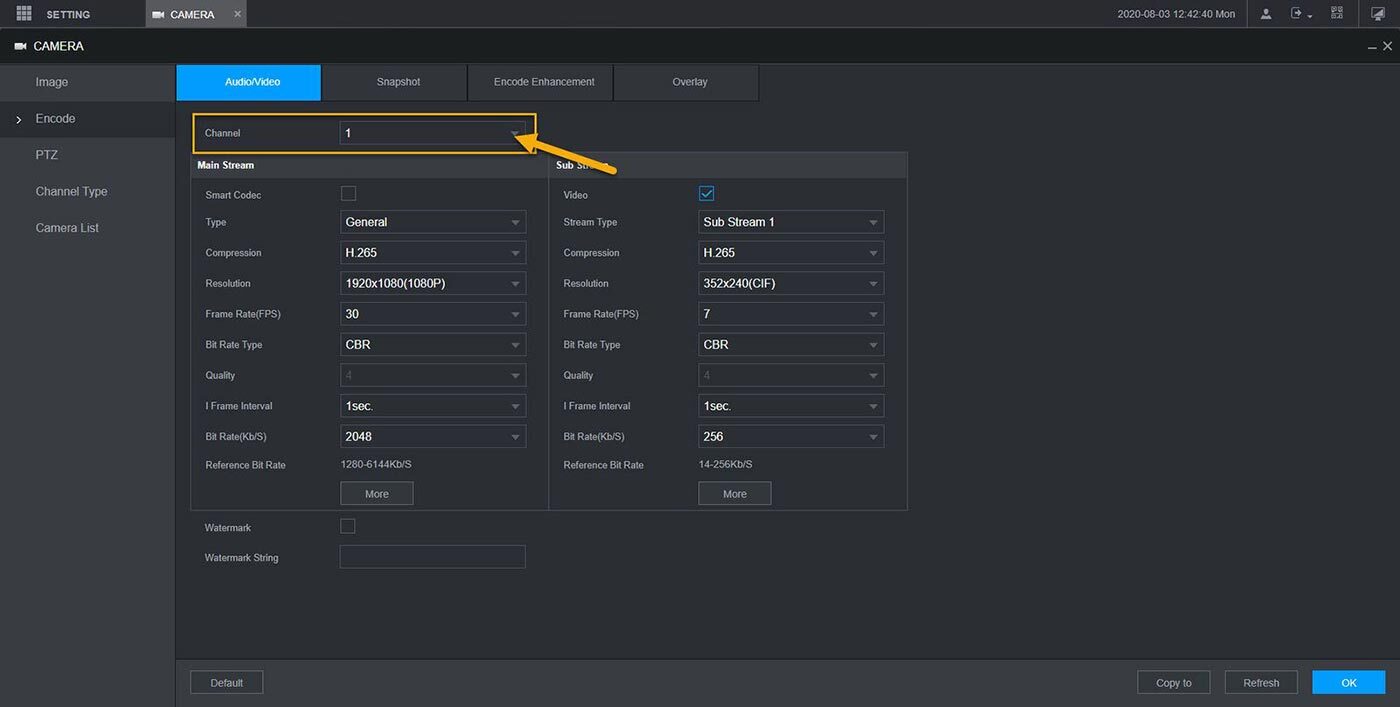

3. بروی Encode کلیک نمایید و سپس کانال دوربینی که از قابلیت صدا پشتیبانی می کند را انتخاب نمایید.

تنظیم ضبط صدا در دوربین مداربسته داهوا

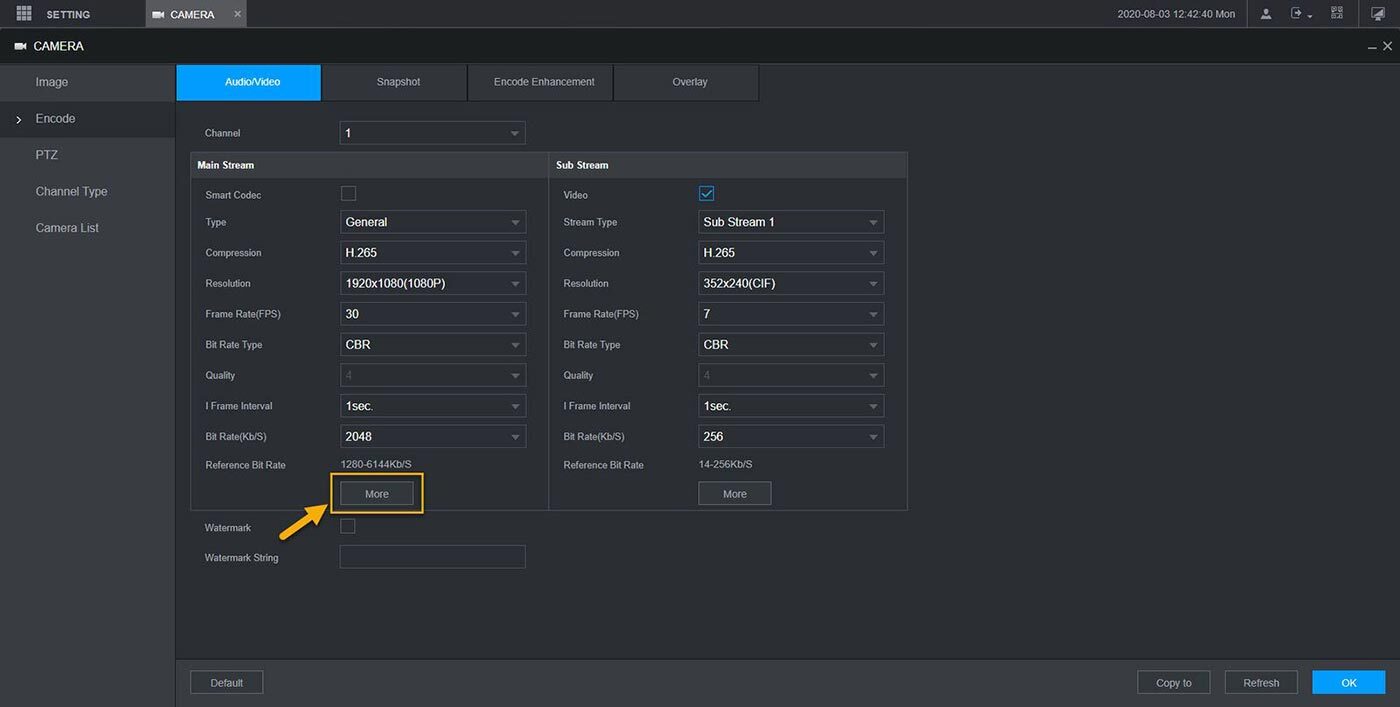

4. در قسمت Main Stream بروی More کلیک نمایید.

تنظیم ضبط صدا در دوربین مداربسته داهوا

5. در منوی باز شده گزینه Audio را فعال نمایید تا قابلیت صدا در دوربین مداربسته فعال شود.

تنظیم ضبط صدا در دوربین مداربسته داهوا

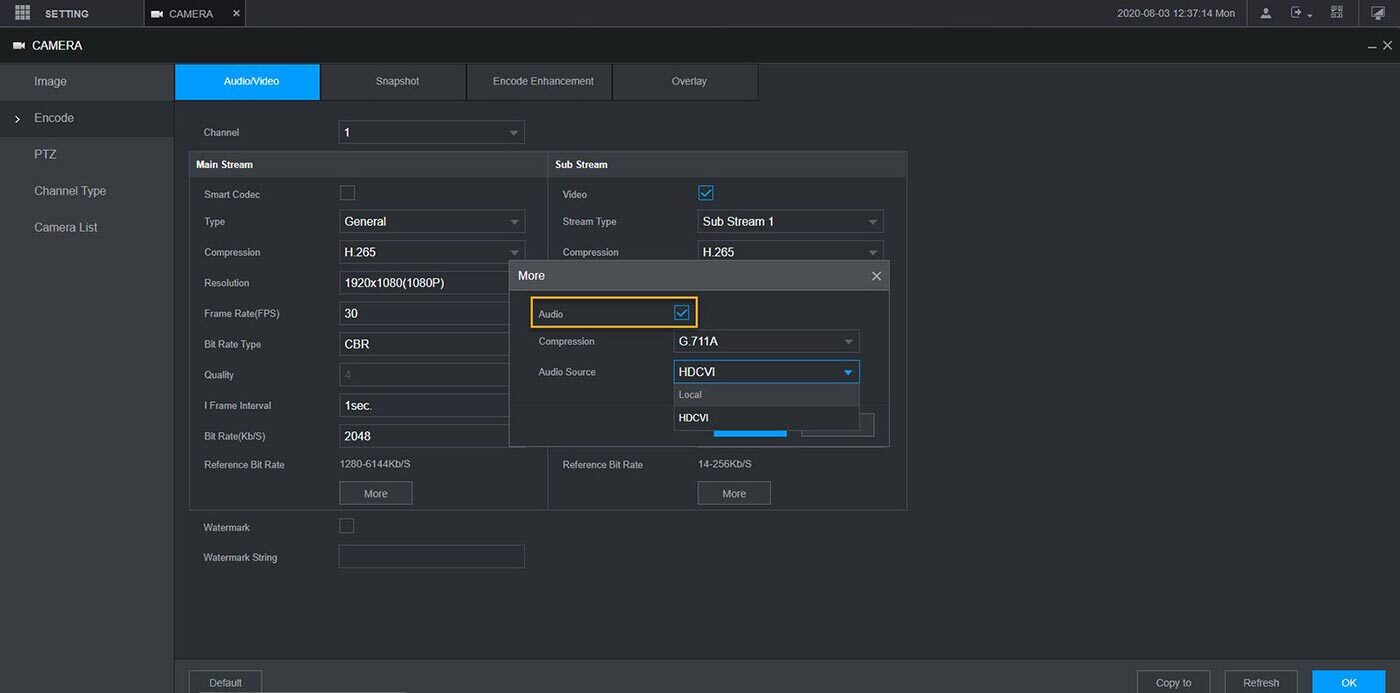

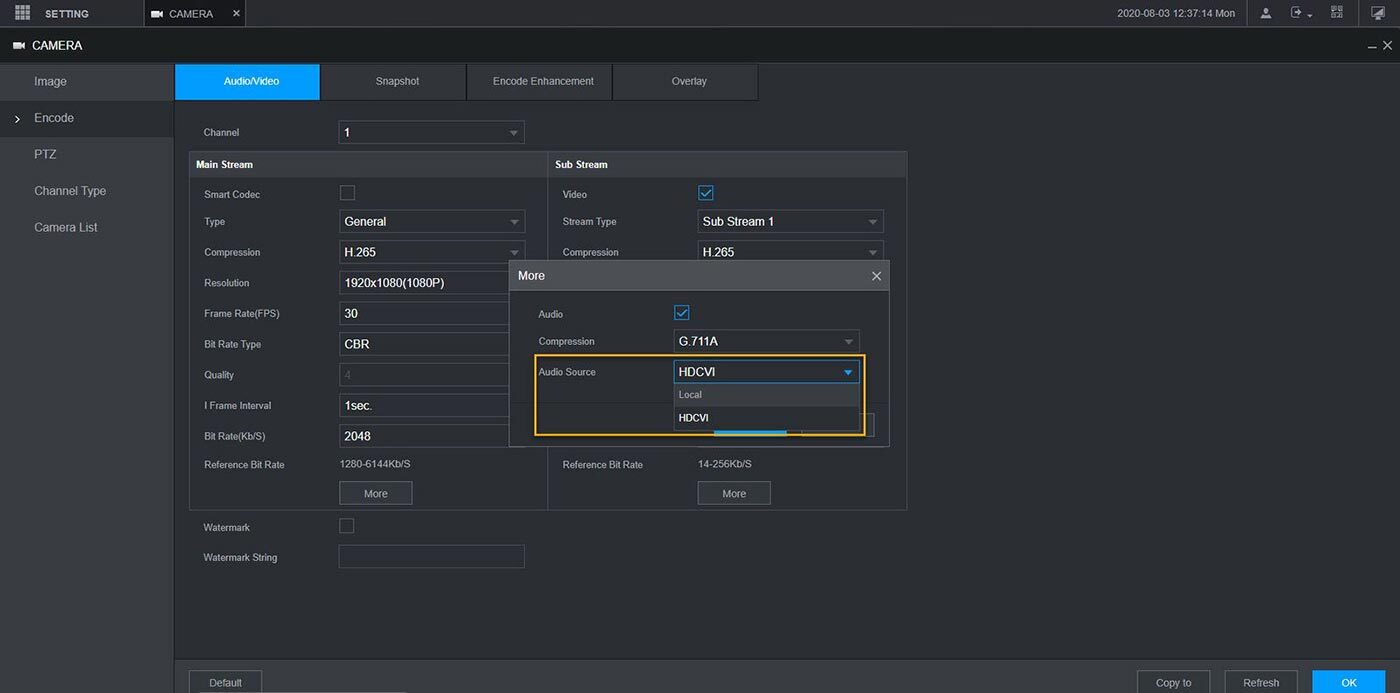

6. از Audio Source ورودی صدای دوربین خود را انتخاب نمایید. اگر دوربین HDCVI شما دارای میکروفون داخلی است گزینه HDCVI و اگر از میکروفون خارجی متصل به دستگاه ضبط (میکروفون باید به کانال ورودی صدای منطبق با کانال دوربین مداربسته وصل باشد) استفاده می کنید، گزینه Local را انتخاب نمایید.

تنظیم ضبط صدا در دوربین مداربسته داهوا

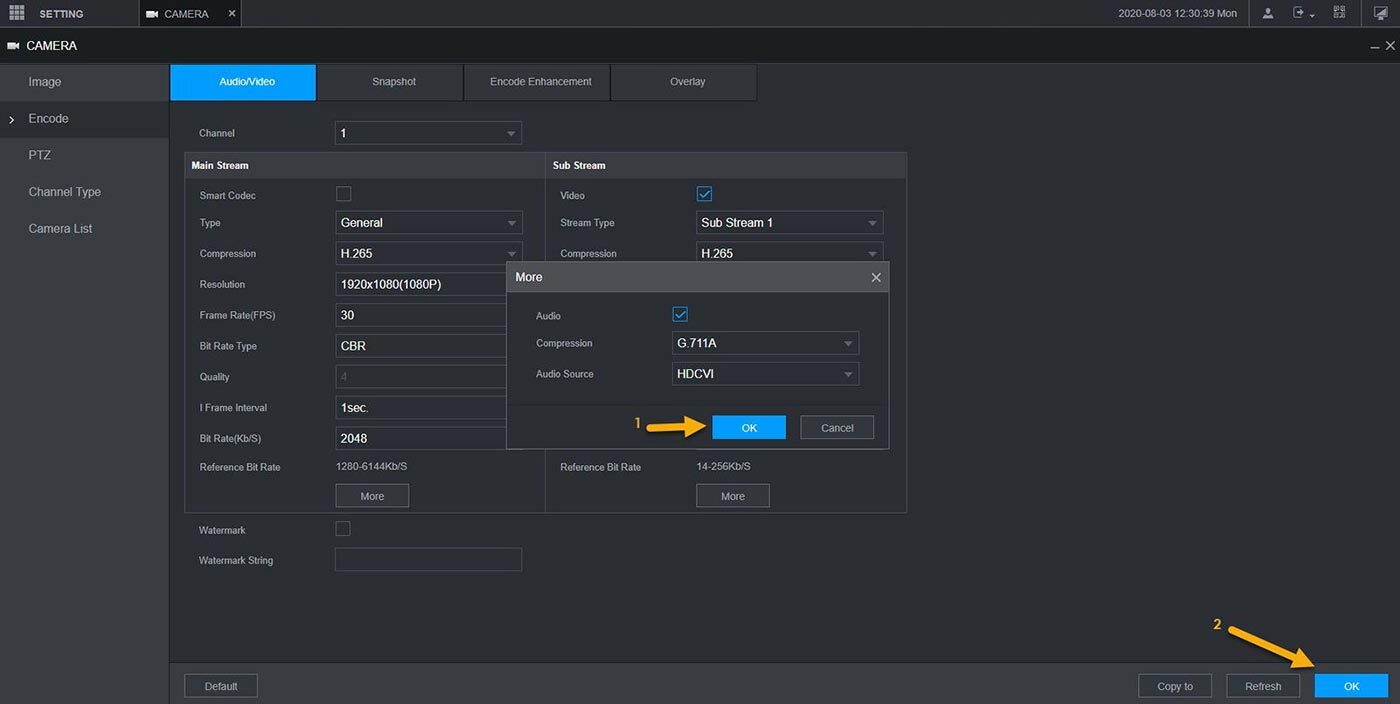

7. بروی OK کلیک نمایید، و سپس دوباره بروی OK در گوشه سمت راست پایین کلیک نمایید.

تنظیم ضبط صدا در دوربین مداربسته داهوا



دستورالعمل ویدیویی (منوی قدیمی)



دستورالعمل مرحله به مرحله (منوی قدیمی)

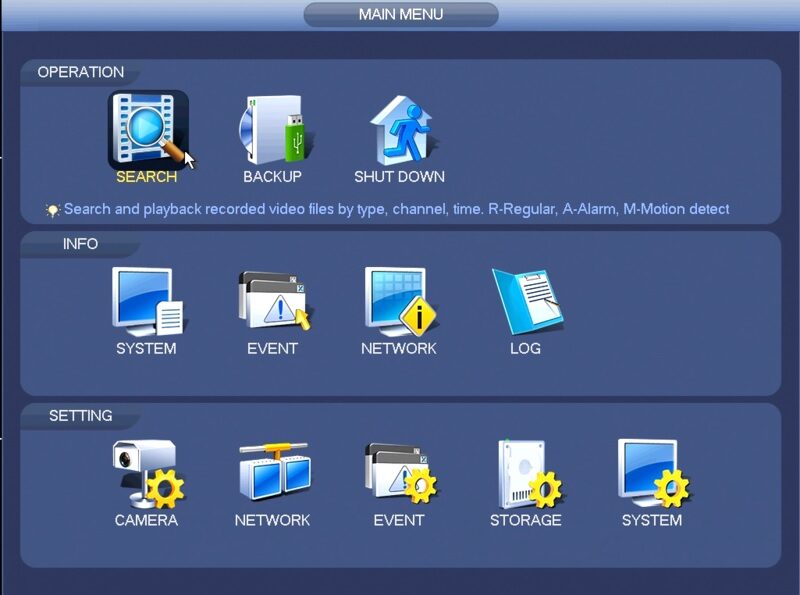

1. از منوی اصلی بروی Camera در بخش Setting کلیک نمایید.

تنظیم ضبط صدا دوربین در دستگاه ضبط داهوا

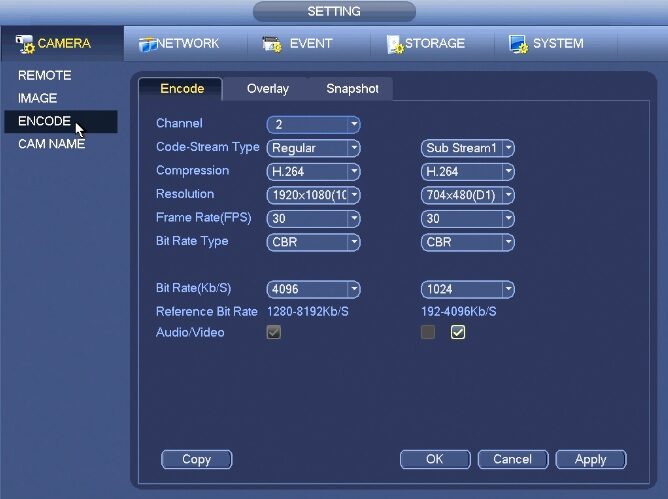

2. از منوی سمت چپ بروی ENCODE کلیک کرده و سپس در منوی سمت راست از سربرگ Encode هر دو تیک گزینه Audio/Video را فعال نمایید.

تنظیم ضبط صدا دوربین در دستگاه ضبط داهوا




تنظیمات ضبط صدای دوربین مداربسته در نرم افزار SmartPSS داهوا



دستورالعمل ویدیویی



دستورالعمل مرحله به مرحله

1. از منوی اصلی Smart PSS بروی Device CFG از قسمت Configuration کلیک نمایید.

تنظیم ضبط صدا دوربین در اسمارت پی اس اس

2. دستگاه ضبط مورد نظر را از لیست سمت چپ انتخاب نمایید. بروی فلش سمت راست در قسمت Camera کلیک نمایید تا گزینه های مربوط به تنظیمات دوربین باز شود؛ سپس Encode را انتخاب نمایید.

تنظیم ضبط صدا دوربین در اسمارت پی اس اس

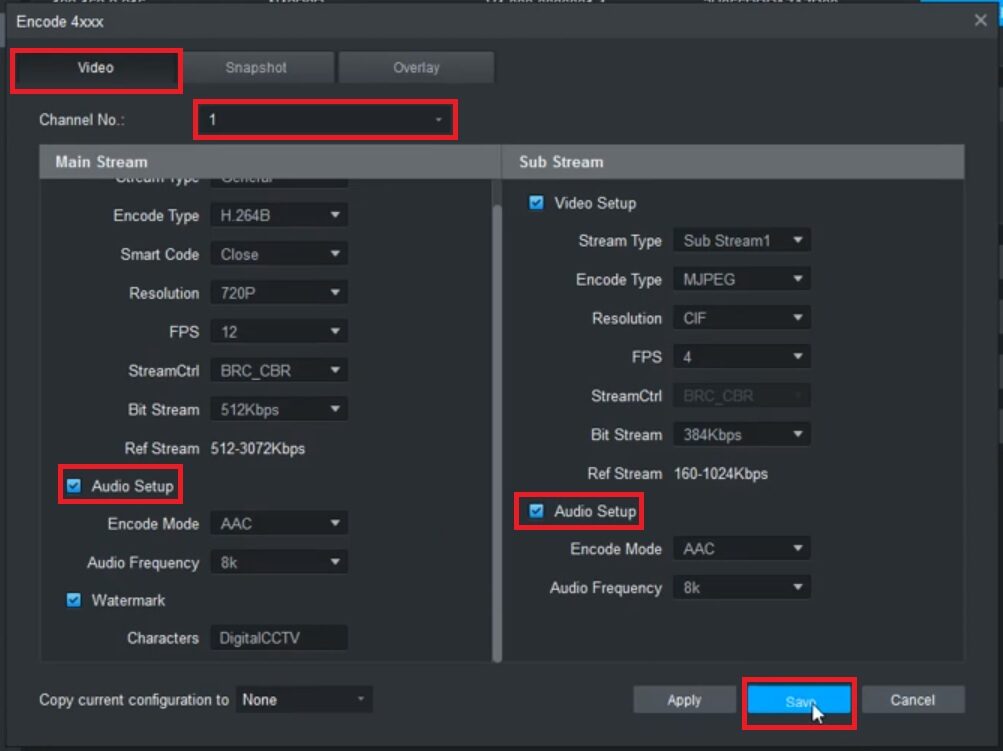

3. تب Video را در بالای صفحه باز شده انتخاب نمایید.

سپس کانال دوربین دارای میکروفون را در قسمت Channel انتخاب نمایید.

هر دو گزینه Audio Setup را در Main Stream و Sub Stream فعال نمایید.

در نهایت بروی Save برای ذخیره تنظیمات کلیک نمایید.

تنظیم ضبط صدا دوربین در اسمارت پی اس اس

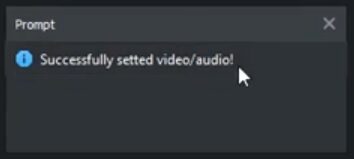

4. در صورت موفقیت آمیز بودن تنظیمات پیام Successfully setted video/audio نمایش داده می شود.

تنظیم ضبط صدا دوربین در اسمارت پی اس اس




تنظیمات ضبط صدای دوربین مداربسته از منوی وب دستگاه ضبط



دستورالعمل مرحله به مرحله

1. با استفاده از IP دستگاه ضبط و از طریق مرورگر، وارد منوی وب دستگاه ضبط شوید.

منوی وب

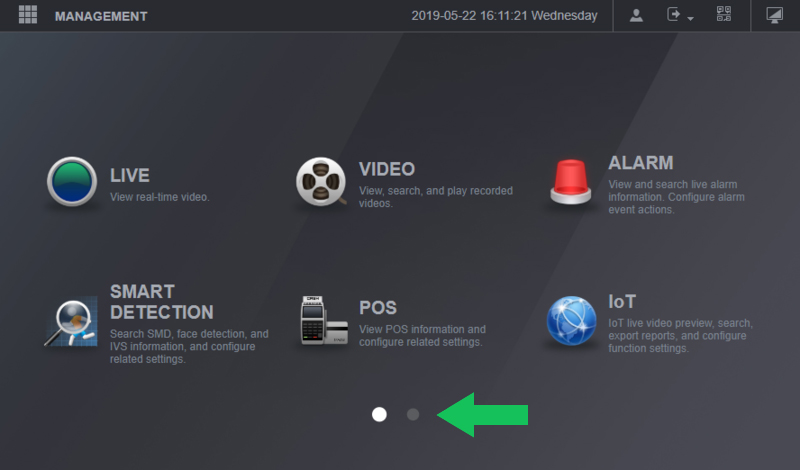

2. در منوی ظاهر شده در صفحه اول بروی نقطه ای که به صفحه دوم راهنمایی می کند را کلیک کنید.

دسترسی به ادامه منو در صفحه دوم

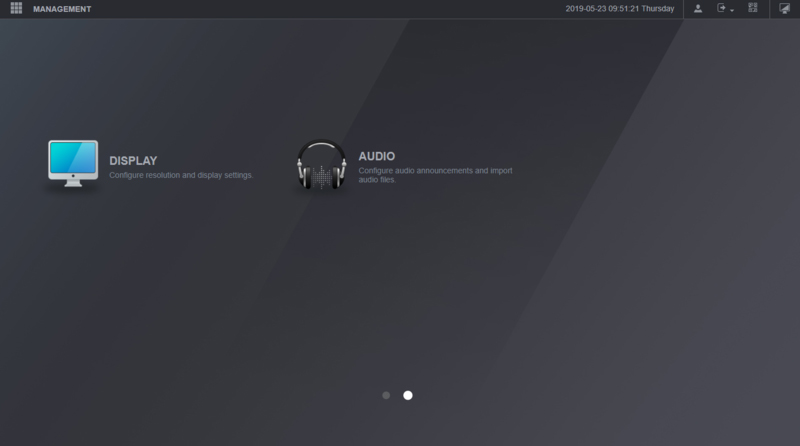

3. در منوی صفحه دوم بروی AUDIO کلیک کنید.

منوی audio

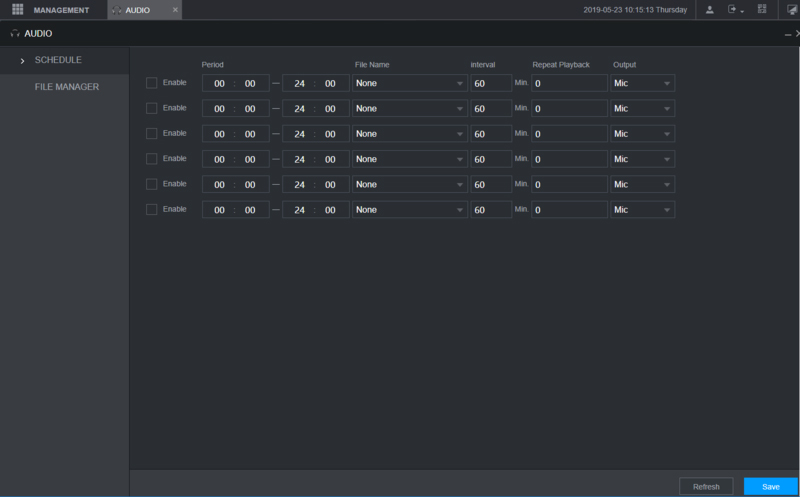

4. در منوی جدید ظاهر شده سمت چپ SCHEDULE را مشاهده می کنید که این منو شامل تنظیمات و زمانبندی ضبط صدا می باشد.

منوی تنظیمات و زمانبندی

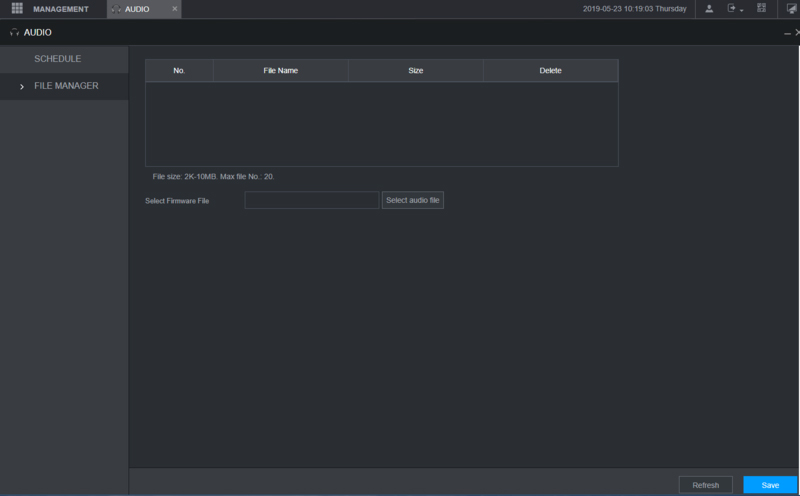

5. در گزینه بعد که FILE MANAGER نام دارد صداهای ضبط شده را مشاهده خواهید کرد.

مدیریت فایل ضبط صدا

مقاله های مرتبط :


نحوه فعالسازی قابلیت Tripwire که برای تعیین مرز ممنوعه در مناطقی خاص استفاده می شود.

تنظیم صدای دو طرفه یا Two-Way Talk در دوربین مداربسته و دستگاه ضبط تحت شبکه داهوا
