مدیریت باز و بسته شدن درها با قفل های الکتریکی و رله هوشمند آژاکس

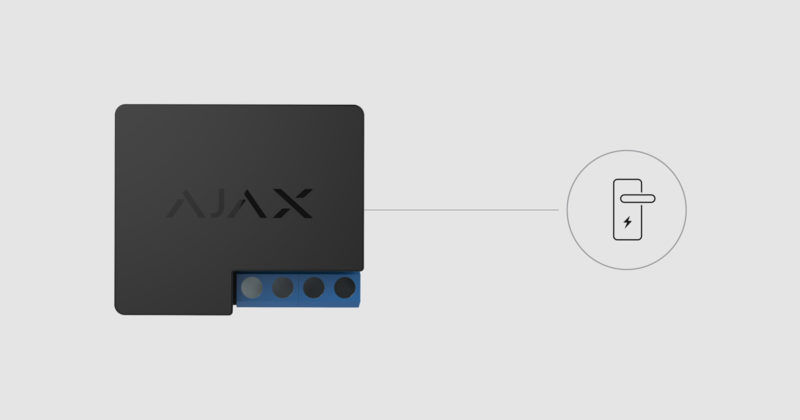

اتصال قفل برقی به رله هوشمند

رله فقط باید توسط یک برقکار ماهر نصب شود!

از رله هوشمند Relay می توان برای جلوگیری از دسترسی به اتاق با قفل خودکار قفل الکتریکی در زمانی که سیستم امنیتی عملیاتی است استفاده کرد. کاربر همچنین می تواند منبع تغذیه قفل الکتریکی را به صورت دستی از طریق برنامه Ajax، فشار دادن دکمه یا عملکرد خودکار با استفاده از یک سناریو مدیریت کند.



رله ها برای باز و بسته کردن مدارهای الکتریکی استفاده می شوند و می توان از آنها برای کنترل منبع تغذیه وسایل برقی استفاده کرد. رله هوشمند Relay آژاکس یک رله کنترل از راه دور کم جریان با یک “کنتاکت خشک” بدون پتانسیل است.



انتخاب مناسب قفل برقی

ما در این مقاله به اتصال محبوب ترین انواع قفل های برقی خواهیم پرداخت : الکترومکانیکی و الکترومغناطیسی.

قفل های الکترومکانیکی شامل قفل های پالسی (Pulse) و بای استیبل (Bistable)، الکترومغناطیسی فقط بای استیبل (Bistable) هستند.

  • قفل‌های پالس (Pulse) – هنگام اعمال پالس باز و بسته می‌شوند.
  • قفل های بای استیبل (Bistable) – در حضور یا عدم وجود جریان مستقیم باز و بسته می شوند.



قفل های الکترومکانیکی

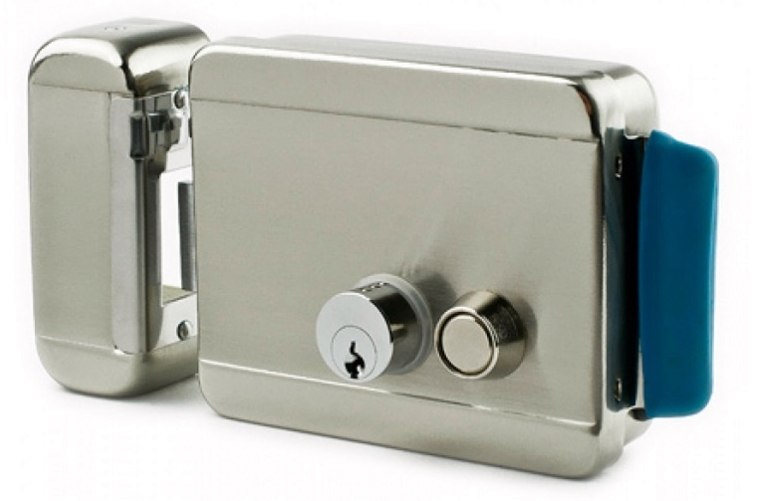

قفل برقی مکانیکی

این نوع قفل مجهز به یک موتور الکتریکی DC کوچک است که هنگام اعمال سیگنال الکتریکی، پیچ را کنترل می کند.

قفل ها به دو نوع تقسیم می شوند :

  • معمولاً بسته / Normally closed – باز کردن قفل زمانی رخ می دهد که یک سیگنال الکتریکی اعمال شود.

    استفاده از چنین قفل هایی در مسیرهای فرار ممنوع است!

  • معمولاً باز / Normally open – قفل زمانی باز می شود که ولتاژ وجود نداشته باشد. چنین قفل هایی برای ساخت خروجی های اضطراری و سایر معابر که در آن باز شدن بدون مانع در هنگام قطع برق ضروری است استفاده می شود.



قفل های الکترومغناطیسی

قفل برقی مگنتی

آنها از یک واحد با آهنربای الکتریکی و یک صفحه ضربه ساخته شده از فلز تشکیل شده اند. اصل عملکرد قفل بر اساس جاذبه مغناطیسی است. واحد دارای آهنربای الکتریکی بر روی قاب درب و صفحه ضربه ای بر روی درب نصب می شود. هنگامی که برق اعمال می شود، قفل صفحه ضربه ای را که درب را قفل می کند، جذب کرده و نگه می دارد. در صورت عدم وجود منبع تغذیه، قفل الکترومغناطیسی باز می شود.



برق پشتیبان

توصیه می شود هر قفل برقی را با یک منبع تغذیه پشتیبان تامین کنید :

  • در مورد قفلی که معمولاً بسته / normally closed است، به شما این امکان را می دهد که در هنگام قطع برق درب را باز کنید تا وارد اتاق شوید یا فوراً از آن خارج شوید.
  • قفل الکترومغناطیسی / Electromagnetic و قفل الکترومکانیکی معمولاً باز / normally open بدون برق پشتیبان مانع از دسترسی به اتاق نمی شود.

از قبل از امکان باز کردن درب در مواقع اضطراری با اتصال یک دکمه برای فعال کردن باز شدن اضطراری قفل، در نظر بگیرید.

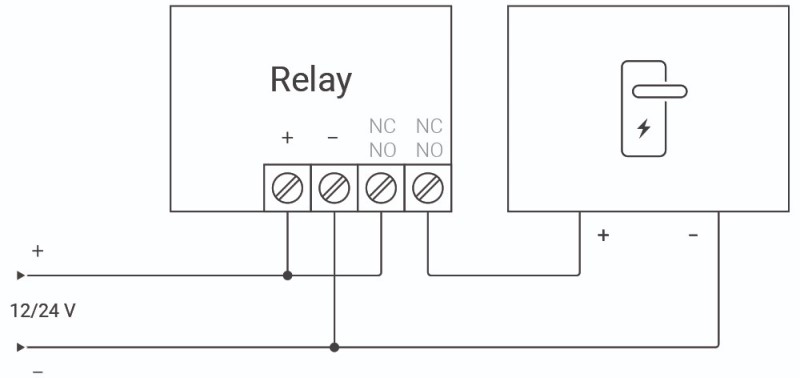

نمودار اتصال رله هوشمند به قفل برقی 12/24 ولت

مدار اتصال

برای اتصال طبق نمودار شماتیک باید یک منبع برق 12/24 ولت خارجی داشته باشید!

  1. منبع تغذیه را به ترمینال های برق رله وصل کنید.
  2. منبع تغذیه “+” را به یکی از ترمینال های کنتاکت رله و “+” قفل الکتریکی را به ترمینال کنتاکت دیگر رله وصل کنید.
  3. “–” قفل برقی را به “–” منبع برق وصل کنید.

این طرح اتصال رله را قادر می سازد تا منبع تغذیه قفل الکتریکی را کنترل کند.



کنترل قفل الکترومغناطیسی و قفل الکترومکانیکی بای استیبل



راه اندازی رله هوشمند Relay

  1. به تب دستگاه ها / Devices  بروید.
  2. وارد منوی رله هوشمند / Relay شوید، به تنظیمات / Settings بروید و حالت عملیات بای استیبل / Bistable را انتخاب کنید و همچنین وضعیت اولیه ترمینال های کنتاکت: معمولاً قطع شده / Initial state of contact terminals: Normally disconnected را تنظیم کنید.



کنترل دستی قفل برقی

روی سوئیچ در خط گزینه رله / Realy کلیک کنید – وضعیت ترمینال های کنتاکت رله به حالت عکس تغییر می کند.

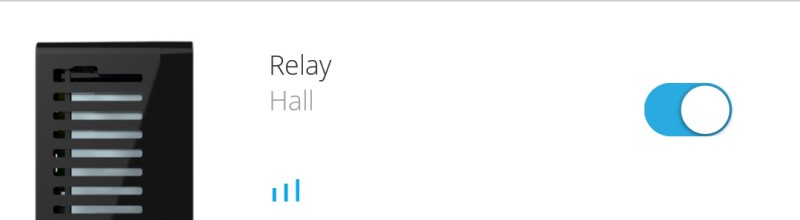

گزینه تغییر وضعیت رله

هنگامی که ترمینال های کنتاکت رله بسته می شوند، قفل الکتریکی با قدرت باقیمانده در حالت بسته تامین می شود. با قطع، قفل بدون برق می ماند و باز می شود.



کنترل قفل پالس



راه اندازی رله هوشمند Relay

  1. به تب دستگاه ها / Devices  بروید.
  2. وارد منوی رله هوشمند / Relay شوید، به تنظیمات / Settings بروید و حالت عملیات پالس / Pulse را انتخاب کنید و همچنین مدت زمان پالس / Pulse duration را در محدوده 0.5 تا 15 ثانیه تنظیم کنید (مقدار در راهنمای قفل الکتریکی نشان داده خواهد شد).



کنترل دستی قفل برقی

روی آیکون پالس در خط رله هوشمند / Relay کلیک کنید تا یک پالس تحریک شود و وضعیت قفل تغییر کند

گزینه پالس رله



مدیریت منبع تغذیه خودکار قفل برقی

سناریویی برای فعال کردن خودکار یک یا چند قفل الکتریکی هنگام عملیاتی/غیرعملیاتی کردن سیستم امنیتی، با زنگ هشدار یا فشردن دکمه کلید کنترل Button و همچنین طبق یک برنامه زمانی ایجاد کنید.

یک سناریو را می توان در تنظیمات رله هوشمند Relay ایجاد کرد : دستگاه ها / Devices ایکون ← رله هوشمند / Relayتنظیمات / Settings ایکون ← سناریوها / Scenarios.[/vc_column_text][/vc_column][/vc_row]
