راهنمای تنظیمات اولیه دتکتور MotionProtect Outdoor



MotionProtect Outdoor یک چشمی وایرلس برای تشخیص حرکت مناسب نصب در فضای باز برای دزدگیر آژاکس است. این دتکتور از طریق پروتکل رادیویی محافظت شده Jeweller تا فاصله 1700 متری در خط دید مستقیم (بدون مانع) با هاب ارتباط برقرار می کند. MotionProtect Outdoor دارای محافظ در برابر بلوکه شدن دید دتکتور (سیستم ضد ماسک) و تحریک توسط حیوانات خانگی (نادیده گرفتن حیوانات خانگی) است. فاصله قابل تنظیم تشخیص حرکت از 3 تا 15 متر است.

MotionProtect Outdoor می تواند هم با باتری های از پیش نصب شده کار کند و هم از منبع تغذیه خارجی استفاده کند. بسته به تنظیمات دتکتور، عمر باتری ها تا 5 سال است.

MotionProtect Outdoor از اتصال توسط ماژول های ادغام ocBridge Plus و uartBridge پشتیبانی نمی کند.

کاربر می تواند این چشمی دزدگیر را از طریق برنامه آژاکس برای آیفون و اندروید، سیستم عامل مک و ویندوز پیکربندی کند. این برنامه از طریق نوتیفیکیشن ها، پیامک و تماس (در صورت فعال بودن) کاربر را از همه رویدادها مطلع می کند.

مشاهده محصول چشمی فضای باز MotionProtect Outdoor آژاکس



عناصر عملیاتی

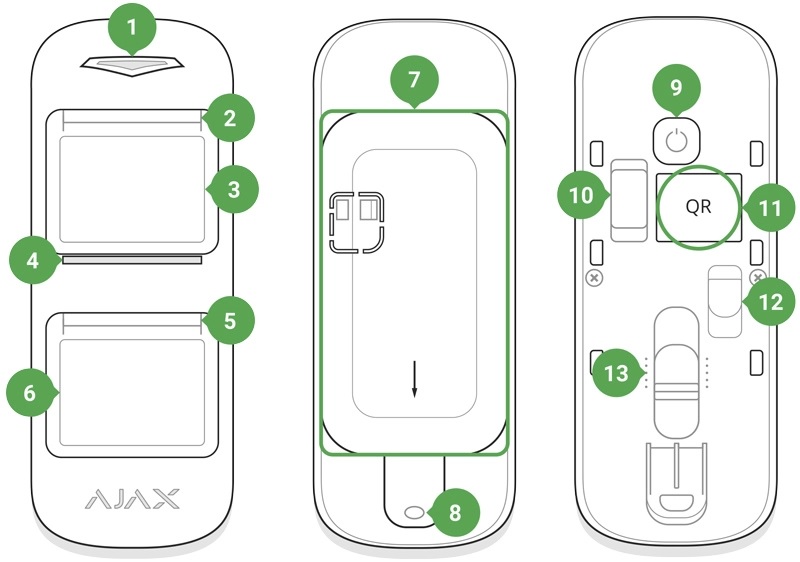

علائم دتکتور

  1. نشانگر اصلی LED
  2. چراغ بالایی و سنسور ماسک
  3. لنز حسگر حرکتی بالایی
  4. سنسور تشخیص ماسک
  5. چراغ پایینی و سنسور ماسک
  6. لنز حسگر حرکتی پایینی
  7. پنل اتصال SmartBracket (در صورت تلاش برای از بین بردن دتکتور، این قسمت سوراخ دار برای فعال کردن قابلیت دستکاری مورد نیاز است. مراقب باشید آن را نشکنید!)
  8. روزنه برای اتصال پنل SmartBracket با پیچ
  9. دکمه روشن کردن
  10. دکمه دستکاری (Tamper)
  11. کد QR
  12. کانکتور برای خروجی کابل منبع تغذیه خارجی
  13. سوئیچ برای تنظیم محدوده تشخیص حرکت



نحوه عملکرد

هنگامی که سیستم فعال/Armed می شود، دتکتور بطور مداوم سیگنال هایی را از دو سنسور PIR دریافت می کند. اگر هر دو سنسور حرکت یکسان را تشخیص دهند، MotionProtect Outdoor فوراً یک سیگنال هشدار را به هاب ارسال می کند و با یک LED با رنگ سبز چشمک می زند. چشمی بی سیم MotionProtect Outdoor حیوانات، پرندگان، حشرات و همچنین گیاهان و درختان را نادیده می گیرد.

با آلارم حرکت، دزدگیر همچنین می تواند آژیرها را فعال کرده و به کاربر از طریق نرم افزار اطلاع دهد.

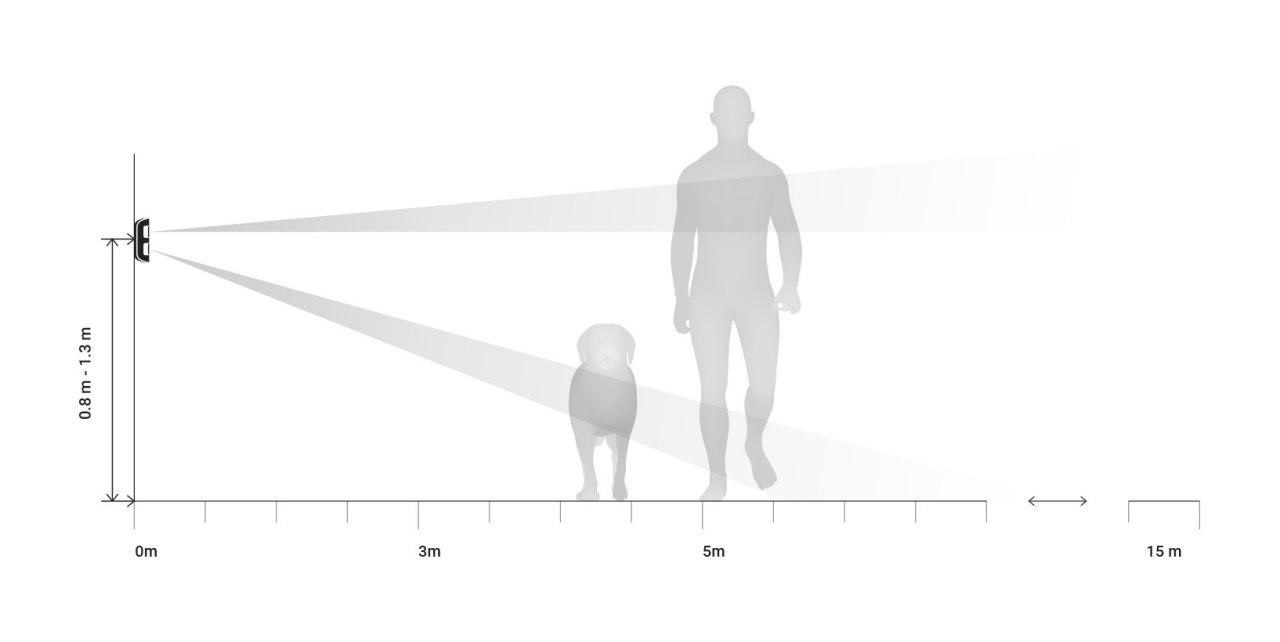

نادیده گرفتن حیوانات خانگی

دتکتور حرکت را تشخیص می دهد و اولین هشدار را فوراً ارسال می کند، اما آلارم های بعدی تا زمان غیرفعال شدن/disarming هر 5 ثانیه یک بار ارسال می شوند.

اگر حرکتی قبل از فعال شدن دزدگیر تشخیص داده شود، دتکتور نه بلافاصله، بلکه در طی درخواست های بعدی توسط هاب فعال می شود.



سیستم ضد ماسکه شدن

ماسکه کردن (Masking) تلاشی است برای مسدود کردن دید لنز دتکتور به هر طریقی.

چشمی بی سیم MotionProtect Outdoor انواع ماسکه شدن زیر را تشخیص می دهد :

  • یک مانع در مقابل هر دو لنز (یک جسم در ارتفاع دتکتور و در فاصله حداکثر 20 سانتیمتر در روبروی آن)
  • مانعی در مقابل هر یک از لنزها (شئی در فاصله 10 سانتیمتری در روبروی یکی از لنزها)
  • رنگ آمیزی یا چسباندن هر یک از لنزها با یک ماده مات
  • چسباندن قسمت جلوی دتکتور با یک ماده مات
  • اسپری کردن یا رنگ آمیزی قسمت جلوی دتکتور با رنگ

اگر یک یا چند نوع پوشش شناسایی شود، دتکتور یک زنگ هشدار ایجاد می کند و یک LED با نور سبز را برای 1 ثانیه روشن می کند. MotionProtect Outdoor بدون در نظر گرفتن وضعیت دزدگیر (فعال بودن یا نبودن)، ماسکه شدن را تشخیص می دهد.



زمان پاسخ به ماسکه شدن

نوع ماسکه شدن حالت فعال (armed) حالت غیرفعال (disarmed)
زمان اعلام آلارم برحسب ثانیه زمان بازیابی برحسب ثانیه زمان اعلام آلارم برحسب ثانیه زمان بازیابی برحسب ثانیه
یک مانع جلوی هر دو لنز 2 8 130 10
مانعی در مقابل هر یک از لنزها 130 18 130 10
چسباندن یا رنگ آمیزی هر یک از لنزها 130 18 130 10
چسب زدن قسمت جلوی دتکتور 130 18 130 10
اسپری یا رنگ آمیزی قسمت جلوی دتکتور با رنگ 130 18 130 10



اتصال



قبل از شروع اتصال

  1. برنامه Ajax را نصب کنید و یک حساب کاربری ایجاد کنید، هاب را به برنامه اضافه کنید و حداقل یک اتاق ایجاد کنید.
  2. هاب را روشن کنید و اتصال اینترنت (از طریق کابل اترنت و/یا شبکه GSM) را بررسی کنید.
  3. با بررسی وضعیت هاب در برنامه تلفن همراه، مطمئن شوید که هاب غیرعملیاتی/Disarmed شده است و در حال بروزرسانی نمی باشد.

فقط کاربران دارای دسترسی ادمین می توانند دستگاه را به هاب اضافه کنند.



نحوه اتصال دستگاه به هاب

  1. در اپلیکیشن Ajax گزینه افزودن دستگاه / Add Device را انتخاب کنید.

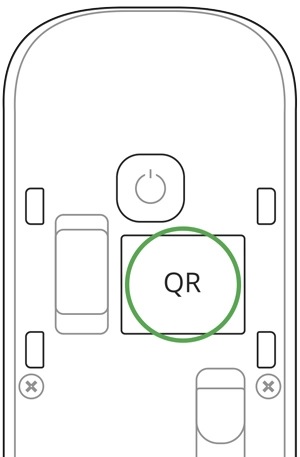

  2. دستگاه را نامگذاری کنید، کد QR را به صورت دستی/اسکن وارد کنید (روی بدنه و بسته بندی قرار دارد)، و اتاق مورد نظر را انتخاب کنید.

    کد qr

  3. گزینه افزودن / Add را انتخاب کنید — شمارش معکوس آغاز خواهد شد.
  4. با فشار دادن دکمه روشن/خاموش به مدت 3 ثانیه دستگاه را روشن کنید.

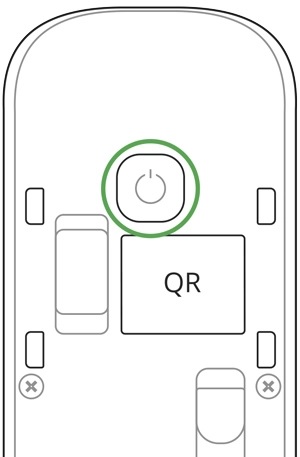

    دکمه روشن خاومش

برای تشخیص و جفت شدن، دتکتور باید در محدوده پوشش شبکه بی سیم هاب قرار داشته باشد. درخواست اتصال به هاب برای مدت کوتاهی در لحظه روشن شدن دستگاه ارسال می شود.

اگر دتکتور به هاب متصل نشد، دتکتور پس از روشن شدن، ظرف 6 ثانیه بطور خودکار خاموش می شود. برای امتحان مجدد اتصال، نیازی به خاموش کردن دستگاه ندارید. اگر دتکتور قبلاً به هاب دیگری اختصاص داده شده است، MotionProtect Outdoor را خاموش کنید و سپس روش بالا را برای اتصال دنبال کنید.

اگر اتصال به هاب انجام نشد، تلاش برای اتصال را بعد از 30 ثانیه تکرار کنید.

بعد از جفت شدن، دتکتور متصل در لیست دستگاه های اپلیکیشن ظاهر می شود. بروزرسانی وضعیت های دتکتور در لیست بستگی به زمان درخواست دستگاه تنظیم شده در تنظیمات هاب دارد (مقدار پیش فرض 36 ثانیه است).

برای جلوگیری از آلارم های ماسکه شدن در هنگام نصب، ضد ماسکه شدن/anti-masking را در تنظیمات دستگاه خاموش کنید!



وضعیت ها

  1. دستگاه ها / Devices ایکون
  2. MotionProtect Outdoor
پارامتر مقدار
دما / Temperature دمای دتکتور. بروی پردازنده اندازه گیری شده و به تدریج تغییر می کند
قدرت سیگنال / Signal Strength قدرت سیگنال بین هاب/رکس و دتکتور
اتصال / Connection وضعیت اتصال بین هاب و سنسور
شارژ باتری / Battery Charge سطح باتری دستگاه. دو حالت موجود:

  • بسیار خوب / OK
  • باتری خالی شده / Battery discharged
درپوش / Lid حالت تشخیص دستکاری (Tamper) دتکتور که به جدا شدن یا آسیب دیدن بدنه واکنش نشان می دهد.
وقفه ثانیه ای در زمان ورود / Delay When Entering, sec تاخیر برای غیرعملیاتی کردن دزدگیر هنگام ورود به محل
وقفه ثانیه ای در زمان خروج / Delay When Leaving, sec تاخیر برای عملیاتی کردن دزدگیر هنگام خروج از محل
رکس / ReX وضعیت استفاده از اکستندر بی سیم ReX را نشان می دهد.
منبع تغذیه خارجی / External Power وضعیت استفاده از منبع تغذیه خارجی را نشان می دهد
حساسیت / Sensitivity سطح حساسیت دتکتور حرکت: کم/Low، متوسط/Normal و زیاد/High
ضد ماسکه شدن / Anti-masking وضعیت فعال شدن ضد ماسکه شدن
همیشه فعال / Always Active اگر فعال شود، دتکتور برای همیشه در وضعیت فعال/Armed می ماند و در مورد آلارم ها اطلاع می دهد.
غیرفعالسازی موقت /Temporary Deactivation وضعیت عملکرد غیرفعالسازی موقت دستگاه را نشان می دهد:

  • خیر / No — دستگاه بطور معمول کار می کند و همه رویدادها را منتقل می کند.
  • فقط در / Lid only —مدیر هاب اعلان های مربوط به فعال شدن دکمه دستکاری (Tamper) دستگاه را غیرفعال کرده است.
  • بطور کامل / Entirely — دستگاه توسط مدیریت هاب بطور کامل از عملکرد سیستم حذف شده است. دستگاه از دستورات سیستم پیروی نمی کند و آلارم یا رویدادهای دیگر را گزارش نمی کند.
  • بر اساس تعداد آلارم ها/ By number of alarms — هنگامی که تعداد آلارم ها بیش از حد باشد، دستگاه بطور خودکار غیرفعال می شود (در تنظیمات برای غیرفعالسازی خودکار دستگاه ها مشخص شده است). این ویژگی در برنامه Ajax PRO پیکربندی شده است.
فریمور /Firmware نسخه فریمور دتکتور
شناسه دستگاه / Device ID شناسه دتکتور



تنظیمات

  1. دستگاه ها / Devices ایکون
  2. MotionProtect Outdoor
  3. تنظیمات / Settings ایکون
تنظیمات مقدار
اولین فیلد / First field نام دتکتور که قابل ویرایش است
اتاق / Room اتاق مجازی که دستگاه را می توان به آن اختصاص داد
وقفه ثانیه ای در زمان ورود / Delay When Entering, sec تاخیر برای غیرعملیاتی کردن دزدگیر هنگام ورود به محل
وقفه ثانیه ای در زمان خروج / Delay When Leaving, sec تاخیر برای عملیاتی کردن دزدگیر هنگام خروج از محل
وقفه در حالت شب / Delays in Night Mode وقتی فعال باشد، دتکتور در حالت شب با تاخیر همراه می شود
عملیاتی در حالت شب / Arm in Night Mode در صورت فعال بودن، پس از وارد شدن سیستم به حالت شب، دتکتور عملیاتی می شود.
نشانگر LED هشدار / Alarm LED indication به شما امکان می دهد چشمک زدن نشانگر LED را در هنگام زنگ هشدار غیرفعال کنید. برای دستگاه های دارای فریمور با نسخه 5.55.0.0 یا بالاتر موجود است.
حساسیت / Sensitivity سطح حساسیت دتکتور:

انتخاب بستگی به نوع جسم، وجود منابع احتمالی هشدارهای نادرست و منطقه حفاظت شده دارد:

  • کم / Low — منابع احتمالی هشدارهای کاذب در منطقه حفاظت شده وجود دارد. مثلا بوته های بلند.
  • متوسط / Normal (مقدار پیش فرض) — مقدار توصیه شده، مناسب برای اکثر اشیا. اگر دتکتور به درستی کار می کند، آن را تغییر ندهید.
  • زیاد / High — هیچ تداخلی در منطقه حفاظت شده وجود ندارد، حداکثر محدوده تشخیص و سرعت تشخیص هشدار مهم است. به عنوان مثال، اگر دتکتور در یک گذرگاه باریک نصب شده باشد.
ضد ماسکه شدن / Anti-masking اگر فعال باشد، حسگر همیشه ماسکه شدن را تشخیص می‌دهد
همیشه فعال / Always Active اگر این گزینه فعال باشد، دتکتور همیشه حرکت را ثبت می کند
اعلان با آژیر در صورت تشخیص حرکت / Alert with a siren if motion detected در صورت فعال بودن، آژیرهای اضافه شده به سیستم در صورت شناسایی حرکت فعال می‌شوند.
تست قدرت سیگنال / Jeweller Signal Strength Test دتکتور را به حالت تست سطح سیگنال Jeweller سوئیچ می کند
تست منطقه تشخیص / Detection Zone Test دتکتور را به حالت تست منطقه تشخیص تغییر می دهد.

  • General motion detector test
  • Upper motion detector test
  • Lower motion detector test
  • Masking sensor test (اگر قابلیت ضد ماسکه شدن فعال شده باشد)
تست تضعیف / Attenuation Test دتکتور را به حالت تست تضعیف سیگنال سوئیچ می کند (در دتکتورهایی با سیستم عامل نسخه 3.50 یا بالاتر موجود است)
غیرفعالسازی موقت / Temporary Deactivation به کاربر این امکان را می دهد تا بدون جدا کردن دستگاه از سیستم، اتصال آن را قطع کند که دو گزینه در دسترس است:

  • بطور کامل / Entirely — دستگاه دستورات سیستم را اجرا نمی کند یا در سناریوهای اتوماسیون شرکت نمی کند و سیستم هشدارهای دستگاه و سایر اعلان ها را نادیده می گیرد.
  • فقط درپوش / Lid only — سیستم فقط نوتیفیکیشن های مربوط به فعال شدن دکمه دستکاری (Tamper) دستگاه را نادیده می گیرد

این سیستم همچنین می تواند بطور خودکار دستگاه ها را هنگامی که از تعداد آلارم های تنظیم شده فراتر رفت، غیرفعال کند.
راهنمای کاربری / User Guide بازکردن راهنمای کاربری دتکتور
لغو اتصال دستگاه / Unpair Device اتصال دتکتور با هاب را قطع می کند و تنظیمات آن را حذف می کند.



نشانگرها

چراغ LED نشانگر MotionProtect Outdoor ممکن است بسته به وضعیت دستگاه قرمز یا سبز شود.



چراغ نشانگر زمان فشار دادن دکمه روشن

رویداد نشانه
دکمه پاور فشار داده شده است (روشن شدن دتکتور) با نگه داشتن دکمه چراغ قرمز روشن می شود
روشن شدن هنگام روشن شدن دستگاه، چراغ سبز روشن می شود
خاموش شدن چراغ قرمز روشن می شود، سپس سه بار چشمک می زند



نشانگر روشن شدن دتکتور

رویداد نشانگر نکته
اتصال دتکتور به هاب روشن شدن چراغ سبز دتکتور برای چند ثانیه
ارور سخت افزاری روشن شدن چراغ قرمز بطور مداوم دتکتور نیاز به تعمیر دارد. تماس با پشتیانی
فعال سازی آلارم حرکت و ماسکه شدن / دستکاری (Tamper) روشن شدن چراغ سبز دتکتور حدود یک ثانیه
نیاز به تعویض باتری هنگام هشدار، چراغ سبز به آرامی روشن و خاموش می شود



تست عملکرد

دزدگیر آژاکس می تواند آزمایش هایی را برای تأیید یکپارچگی و عملکرد بی نقص دتکتورها و چشمی های متصل را انجام دهد.

با استفاده از تنظیمات استاندارد، آزمایش ها بلافاصله شروع نمی شوند، اما با گذشت 36 ثانیه این فرآیند شروع خواهد شد. زمان شروع به تنظیمات دوره نظرسنجی دتکتور (مربوط به تنظیمات Jeweller در تنظیمات هاب) بستگی دارد.

  • تست قدرت سیگنال / Jeweller Signal Strength Test
  • تست منطقه تشخیص / Detection Zone Test
  • تست تضعیف شدن / Attenuation Test

طبق الزامات EN50131، سطح سیگنال رادیویی ارسال شده توسط دستگاه های بی سیم در حالت تست کاهش می یابد.



انتخاب محل نصب

قبل از نصب دتکتور، تست قدرت سیگنال Jeweller را انجام دهید.

چشمی وایرلس MotionProtect Outdoor را در ارتفاع 0.8 تا 1.3 متر نصب کنید و مطمئن شوید که محور لنز بالایی با زمین موازی است و مسیر نفوذ فرضی بر محور لنز عمود است.

هنگام انتخاب محل نصب، حداکثر محدوده تشخیص دستگاه را در نظر بگیرید. این بستگی به سطح حساسیت و موقعیت تنظیم کننده برای تنظیم محدوده تشخیص حرکت دارد.

موقعیت تنظیم کننده سطح حساسیت محدوده تشخیص حرکت
بالا
(حداقل محدوده)		 کم / متوسط / زیاد حداکثر تا 3 متر
وسط
(محدوده میانی)		 کم حداکثر تا 7 متر
متوسط / زیاد حداکثر تا 8 متر
پایین
(حداکثر محدوده)		 کم / متوسط / زیاد حداکثر تا 15 متر

محدوده تشخیص در دمای محیط 23 درجه سانتیگراد و هوای صاف آزمایش شده است. در شرایط دیگر، محدوده تشخیص ممکن است متفاوت باشد. هنگام انتخاب محل نصب، از تست منطقه تشخیص برای تعیین بخشی که دستگاه حرکت را تا حد امکان دقیق تشخیص می دهد، استفاده کنید.

برای جلوگیری از هشدارهای کاذب به دلیل بارش باران یا برف روی سنسورهای تشخیص ماسکه شدن، MotionProtect Outdoor را زیر یک پوشش (کاور) نصب کنید. برای محافظت از سنسورها در فضای باز، از سرپوش محافظتی مخصوص MotionProtect Outdoor استفاده کنید.

MotionProtect Outdoor فقط در صورتی زنگ هشدار را به هاب ارسال می کند که هر دو سنسور PIR حرکت یکسان را تشخیص دهند. تفاوت در زمان تشخیص حرکت نباید بیش از 1.5 ثانیه باشد.

عملکرد دتکتور را در محل نصب بررسی کنید. هنگام انتخاب مکان MotionProtect Outdoor، محدوده ارتباط سیگنال رادیویی را در نظر بگیرید.

اگر سطح سیگنال تک خط دارید، هیچ تضمینی برای عملکرد پایدار سیستم امنیتی وجود ندارد. تمام اقدامات احتیاطی لازم را برای اطمینان از حداکثر سطح سیگنال انجام دهید. حداقل سعی کنید دستگاه را حرکت دهید؛ حتی 20 سانتیمتر می تواند تفاوت ایجاد کند.

اگر حتی پس از جابجایی دستگاه همچنان سطح سیگنال پایین یا ناپایدار است، از اکستندر وایرلس ReX استفاده کنید.

هنگام نصب پنل مراقب باشید. نیروی بیش از حد در هنگام نصب می تواند منجر به تغییر شکل (دفرمه شدن) پنل و در نتیجه عدم امکان نصب دتکتور شود. SmartBracket را با پیچ های بسته بندی شده داخل جعبه نصب کنید. استفاده از هر پیچ دیگری، به عنوان مثال، پیچ های با قطر زیاد ممکن است به پنل اتصال آسیب برساند. استفاده از نوار چسب دو طرفه را برای نصب دائمی توصیه نمی کنیم چون با گذشت زمان خشک می شود که می تواند باعث افتادن، تحریک کاذب و نقص علمکرد درست دتکتور شود.

دتکتور را در این شرایط نصب نکنید :

  • بدون سرپوش محافظ در مکان های بدون پوشش
  • در مقابل درختانی که برگهای آنها می تواند در ناحیه تشخیص حسگرهای PIR بالایی و پایینی دتکتور باشد.
  • در مقابل بوته های بالاتر از 80 سانتیمتر.
  • نزدیک اجسام فلزی و آینه هایی که باعث تضعیف یا تداخل با سیگنال های رادیویی می شوند.
  • نزدیکتر از 1 متر به هاب.

توجه داشته باشید که چشمی MotionProtect Outdoor حرکت از پشت شیشه را تشخیص نمی دهد. بنابراین، دتکتور را در مکان هایی نصب نکنید که اشیاء شیشه ای می توانند دید دتکتور را مسدود کنند. به عنوان مثال، در مکان هایی که درب شیشه ای می تواند دید دستگاه را مسدود کند.

دتکتور را در ارتفاع 0.8 تا 1.3 متر نصب کنید تا لنز بالایی آن موازی با زمین به نظر برسد. اگر محل ناهموار باشد، ارتفاع نصب از بالاترین نقطه ناحیه کنترل شده توسط دتکتور در نظر گرفته می شود.

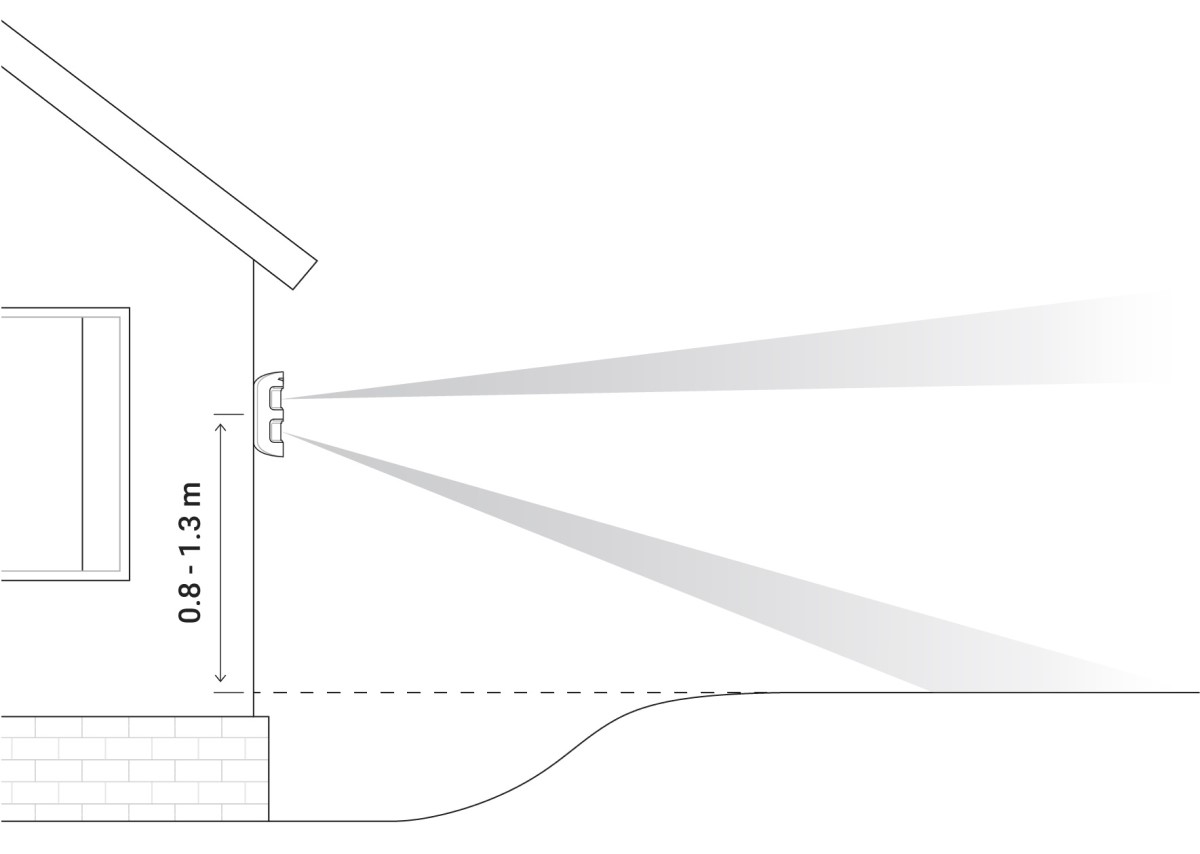

ارتفاع نصب مناسب



روند نصب دتکتور

  1. پنل SmartBracket را موقتاً بروی سطح با پیچ های موجود در جعبه یا نوار چسب دوطرفه وصل کنید. ارتفاع نصب را 1.3 – 0.8 متر در نظر بگیرید.

    ارتفاع نصب توصیه شده

  2. فاصله تشخیص حرکت (3 تا 15 متر) را با استفاده از سوئیچ تنظیم، انتخاب کنید.

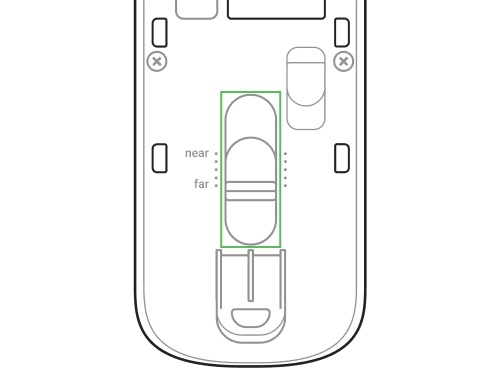

    سوئیچ تنظیم کننده

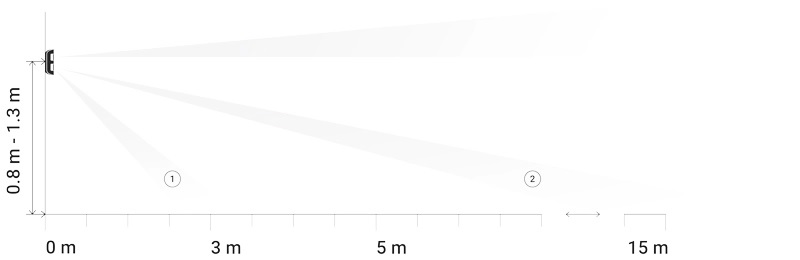

    متراژ تحت پوشش

    جهت پرتو حسگر PIR پایین با محدوده تشخیص حداقل (1) و حداکثر (2) که در تصویر مشخص شده است.

  3. MotionProtect Outdoor را روی پنل SmartBracket قرار دهید. ناحیه تشخیص را ترک کنید (زاویه تشخیص افقی 90 درجه) و مطمئن شوید که هیچ جسم متحرکی در ناحیه تشخیص وجود ندارد تا حسگرهای ضد پوشش را به درستی کالیبره کنید.

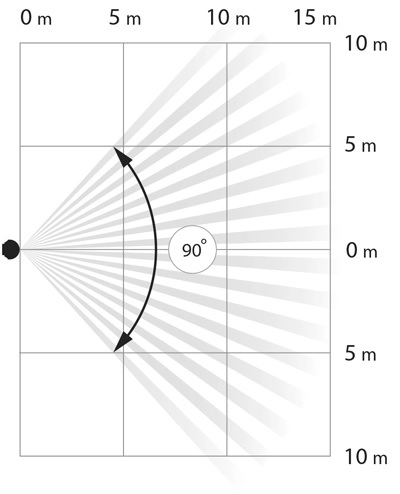

    زاویه دید

    توجه! هنگامی که دتکتور بر روی پنل SmartBracket قرار می گیرد، سنسورهای ضد ماسک بطور خودکار شروع به کالیبراسیون می کنند. کالیبراسیون تا 30 ثانیه طول می کشد و به دنبال آن نشانگرهای LED بالا و پایین چشمک می زند.

  4. تست منطقه تشخیص را برای حسگرهای بالا و پایین بطور جداگانه، هر دو سنسور بطور همزمان، و تست ضد ماسکه شدن را در برنامه آژاکس انجام دهید. اگر دتکتور به حرکت واکنش نشان نداد ابتدا سطح حساسیت و سپس محدوده تشخیص را تغییر دهید و همچنین زاویه شیب دتکتور را بررسی کنید.
  5. اگر تمام تست ها به درستی انجام شدند، SmartBracket را با پیچ بطور دائم روی سطح ثابت کنید، MotionProtect Outdoor را روی پنل قرار دهید و تا پایان کالیبراسیون صبر کنید. دتکتور را روی پنل با پیچ ثابت کنید.

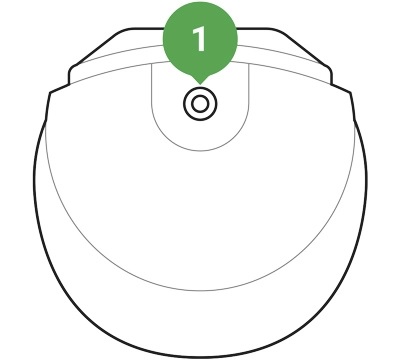

    روزنه پیچ



اتصال منبع تغذیه خارجی

MotionProtect Outdoor می تواند از منبع تغذیه خارجی 28-5 ولت DC با 200 میلی آمپر استفاده کند. اگر منبع تغذیه خارجی وصل باشد، نیازی به جدا کردن باتری های از پیش نصب شده نیست. باتری ها منبع تغذیه پشتیبان را در اختیار دتکتور قرار می دهند.

برای اتصال منبع تغذیه خارجی :

  1. بدنه دتکتور را جدا کنید : پیچ ها را باز و در آن را جدا کنید.

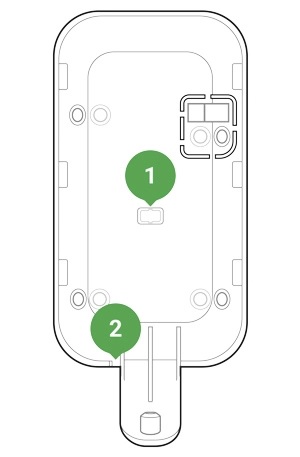

  2. درپوش های ویژه را در پنل SmartBracket جدا کنید :

    حذف در پشت دتکتور

    1. درپوشی برای خارج کردن سیم منبع تغذیه پشت پنل SmartBracket
    2. درپوشی برای خارج کردن سیم منبع تغذیه در زیر پنل SmartBracket

  3. سیم منبع تغذیه خارجی را از پنل و درپوش عبور دهید.
  4. کابل را با رعایت قطب مثبت و منفی به نوارهای ترمینال وصل کنید. سیم را با گیره ثابت کنید.

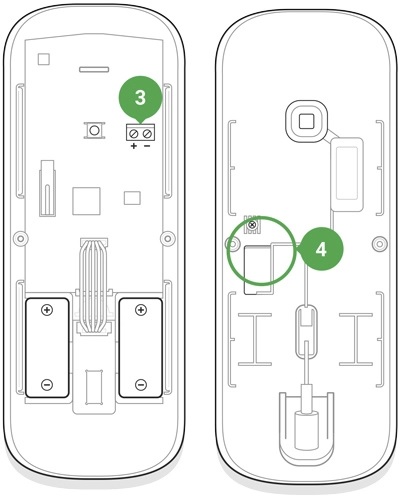

    محل اتصال به ترمینال

    3. نوارهای ترمینال روی برد دتکتور
    4. گیره پشت بدنه دتکتور

  5. منبع تغذیه را روشن کنید. مقدار قسمت External Power Supply در تنظیمات دتکتور به Connected تغییر می کند.

    فقط از منبع تغذیه زمینی استفاده کنید!

  6. پشت بدنه را با پیچ ثابت کنید، دتکتور را نصب کنید و تا پایان کالیبراسیون صبر کنید.



نگهداری

قابلیت عملیاتی بودن دتکتور MotionProtect Outdoor دزدگیر آژاکس را بطور منظم بررسی کنید. بدنه ردیاب را از گرد و غبار، تار عنکبوت و سایر آلاینده ها به محض مشاهده کردن تمیز کنید. از دستمال خشک نرم و مناسب برای نگهداری تجهیزات استفاده کنید.

برای تمیز کردن دتکتور از مواد حاوی الکل، استون، بنزین و سایر حلال های فعال استفاده نکنید.

باتری از پیش نصب شده تا 5 سال کارکرد مستقل را تضمین می کند (با فاصله پینگ 3 دقیقه ای توسط هاب). اگر باتری دتکتور کم شود، سیستم به کاربر اطلاع می دهد و در صورت تشخیص شکستگی شیشه یا تحریک تشخیص دستکاری (Tamper)، نشانگر LED به آرامی روشن می‌شود و خاموش می شود.



نصب سرپوش محافظ

سرپوش برای MotionProtect Outdoor پوششی است که از سنسورهای تشخیص ماسکه شدن دتکتور در برابر باران و برف محافظت می کند. زمانی که دتکتور درفضایی بدون پوشش (سقف) نصب می شود باید این سرپوش را هم نصب کنید.

مشاهده محصول سرپوش محافظ مخصوص MotionProtect Outdoor آژاکس

سرپوش برای MotionProtect Outdoor را می توان بروی یک دتکتوری که از قبل نصب شده است نیز نصب کرد چون برای نصب این محافظ نیازی به جدا کردن دتکتور از سطح نیست.

برای نصب سرپوش برای MotionProtect Outdoor :

  1. لایه ی پلاستیکی نازک محافظ را از نوار قفل دوگانه که به داخل سرپوش چسبانده شده است جدا کنید.
  2. سرپوش را به دتکتور وصل کنید؛ بخشی از نوار به بدنه دتکتور می چسبد.
  3. سرپوش را از MotionProtect Outdoor جدا کنید و قسمتی از نوار را که روی بدنه دتکتور باقی مانده است صاف کنید.
  4. سرپوش را طوری برگردانید که هر دو قسمت نوار چسبیده شود و سرپوش را روی دتکتور ثابت کنید.



مشخصات فنی

عنصر حساس 2 عدد سنسور PIR
زوایه تشخیص، افقی 90 درجه
فاصله تشخیص حرکت قابل تنظیم، 15-3 متر زمانی که دتکتور در ارتفاع 1 متری نصب شده باشد
محافظت در برابر ماسکه شدن دارد
قابلیت نادیده گرفتن حیوانات بله، تا ارتفاع 80 سانتیمتری در صورت نصب دتکتور در ارتفاع 1 متری
محافظت در برابر تحریک کاذب دارد، تحلیل الگوریتمی
پروتکل ارتباط رادیویی Jeweller
باند فرکانسی 866.0 – 866.5 مگاهرتز
868.0 – 868.6 مگاهرتز
868.7 – 869.2 مگاهرتز
905.0 – 926.5 مگاهرتز
915.85 – 926.5 مگاهرتز
921.0 – 922.0 مگاهرتزبسته به منطقه فروش
سازگاری سازگار با تمامی هاب های آژاکس، اکستندر وایرلس رکس، ocBridge Plus، uartBridge
بیشترین توان خروجی RF حداکثر تا 20mW
تلفیق سیگنال رادیویی GFSK
محدوده سیگنال رادیویی حداکثر تا 1,700متر بدون مانع
منبع تغذیه 2 عدد باتری CR123A با توان 3 ولت
عمر باتری تا 5 سال
منبع تغذیه خارجی 5-28 ولت DC با 200 میلی امپر
کلاس حفاظتی بدنه IP55
محافظت از دستکاری (Tamper) دارد
محیط نصب داخلی / بیرونی
محدوده دمای عملیاتی از °25- سانتیگراد تا °60+ سانتیگراد
رطوبت مجاز عملیاتی حداکثر تا %95
لوازم جانبی سرپوش محافظت از برف و باران
ابعاد 183 × 70 × 65 میلیمتر
وزن 322 گرم
زمان سرویس دهی 10 سال



اقلام جعبه چشمی MotionProtect Outdoor

  • چشمی فضای باز MotionProtect Outdoor
  • پنل SmartBracket
  • دو عدد باتری CR123A (از پیش نصب شده)
  • کیت نصب
  • دفترچه راهنما

آموزش دزدگیرمقالات آموزشی

مطالب مرتبط ...

1 دیدگاه

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
