کنترل کننده حیاتی برای تغییر عملکرد سوئیچ شبکه

سوئیچ DIP که مخفف Dual In-line Package switch می‌باشد، یک سوئیچ فیزیکی کوچک در دستگاه‌‌هایی مانند سوئیچ های شبکه PoE است که به کاربران اجازه می‌دهد تنظیمات سخت افزاری خاص را مستقیماً تغییر دهند. در سوئیچ شبکه PoE، این سوئیچ های DIP حالت‌های عملیاتی و پیکربندی‌های مختلف را بدون نیاز به دسترسی به رابط‌های نرم افزاری فعال می‌کنند.

اکثر سوئیچ های شبکه که قابلیت تامین برق از طریق کابل دیتا را دارند که نام سوئیچ PoE شبکه شناخته می‌شوند دارای دیپ سوئیچ هستند و نیاز مدیران شبکه و نصابان دوربین مداربسته برای پیکره‌بندی‌های خاص تامین می‌نمایند.

DIP Switch چیست؟

دیپ سوئیچ یا DIP Switch یک کلید الکتریکی است که به صورت دستی کار می‌کند که از چندین کلید ضامن کوچک در یک واحد تشکیل شده است که معمولاً مستقیماً روی برد مدار سوئیچ شبکه نصب می‌شود. هر سوئیچ معمولاً باینری است، به این معنی که می‌توان آن را بین دو حالت روشن (1) یا خاموش (0) تغییر داد. این به مدیر شبکه اجازه می‌دهد تا تنظیمات سخت افزاری را به راحتی با چرخاندن این سوئیچ های کوچک تنظیم کنند.

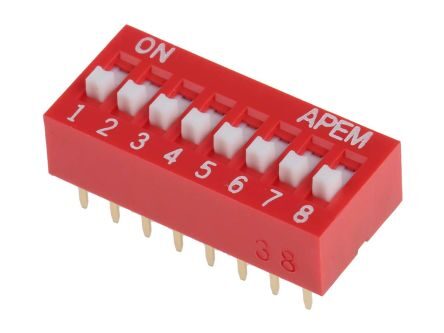

نمونه قطعه دیپ سوئیچ

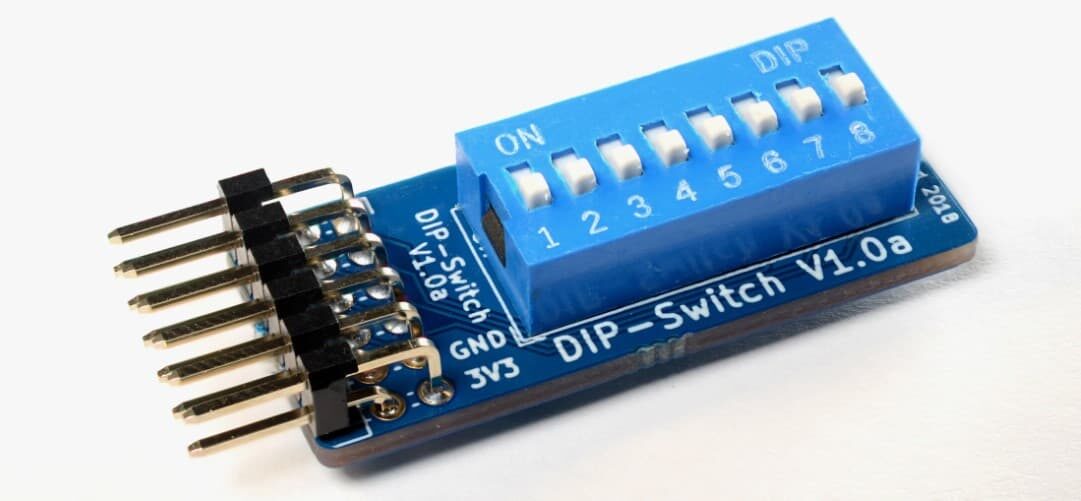

نمونه قطعه دیپ سوئیچ PCB

شماتیک دیپ سوئیچ

هدف از دیپ سوئیچ در سوئیچ شبکه PoE

در زمینه سوئیچ های شبکه PoE، سوئیچ ها یک راه ساده برای تغییر عملکرد یا رفتار دستگاه بدون نیاز به دسترسی به رابط وب دستگاه یا نرم افزار مدیریت ارائه می‌دهند دقیقاً برعکس سوئیچ شبکه PoE مدیریتی که باید از طریق مرورگر وارد صفحه تنظیمات سوئیچ شده و سپس پیکره‌بندی خود را اعمال نمایید. سوئیچ های DIP مخصوصاً برای کاربرانی که می‌خواهند روشی سریع و مبتنی بر سخت افزار برای پیکربندی تنظیمات شبکه یا برق خروجی هر پورت سوئیچ داشته باشند، مفید هستند.

برخی از عملکردهای دیپ سوئیچ که در سوئیچ شبکه PoE ارائه می‌شوند عبارتند از:

• جابجایی بین حالت‌های عملیاتی: یک سوئیچ PoE ممکن است چندین حالت برق یا شبکه داشته باشد، مانند Standard PoE Mode (حالت استاندارد PoE) یا PoE Extended Mode (حالت افزایش یافته PoE).
• فعال/غیرفعال کردن عملکردهای خاص PoE: به عنوان مثال، می‌توانید تعیین کنید که آیا برق PoE در پورت‌های خاصی تامین شود یا خیر.
• کنترل توان خروجی یا فاصله انتقال: برخی از سوئیچ های PoE به شما این امکان را می‌دهند که با تنظیم دیپ سوئیچ، فاصله انتقال برق و داده را فراتر از 100 متر (مسافت استاندارد انتقال برق و داده در سوئیچ های شبکه PoE فاقد دیپ سوئیچ)، را افزایش دهید.

تنظیمات رایج دیپ سوئیچ در سوئیچ PoE

تنظیمات دقیق به کارخانه سازنده و مدل سوئیچ شبکه بستگی دارد، اما در اینجا برخی از عملکردهای رایج سوئیچ DIP در سوئیچ PoE شرح داده شده است:

1. حالت استاندارد (Standard Mode) در مقابل حالت افزایش یافته (Extended Mode)
   • حالت استاندارد: در این حالت، سوئیچ PoE تحت استانداردهای معمولی IEEE 802.3 عمل می‌کند و هم قدرت و هم داده را برای دستگاه‌‌های متصل در فاصله حداکثر 100 متری فراهم می‌کند.
   • حالت افزایش یافته: هنگامی که این حالت از طریق دیپ سوئیچ فعال می‌شود، سوئیچ PoE می‌تواند محدوده انتقال داده و قدرت را تا 250 متر برای اتصالات با سرعت پایین (10 مگابیت در ثانیه) افزایش دهد. این به ویژه برای دوربین مداربسته های تحت شبکه یا اکسس پوینت ها که در فاصله دور از سوئیچ نصب شده اند بسیار مفید است و باعث کاهش هزینه‌های تامین برق این تجهیزات می‌شود.
2. حالت VLAN/Isolation – برخی از سوئیچ های شبکه دارای یک دیپ سوئیچ هستند که به کاربران اجازه می‌دهد VLAN (شبکه محلی مجازی) یا جداسازی پورت را فعال کنند:
   • حالت VLAN: هر پورت را می‌توان از پورت‌های دیگر جدا کرد که با جلوگیری از برقراری ارتباط مستقیم دستگاه‌‌های متصل به پورت‌های مختلف، امنیت شبکه را افزایش دهید.
   • حالت عادی: در حالت عادی، همه پورت‌ها بخشی از یک دامنه پخش هستند، به این معنی که دستگاه‌‌های متصل به سوئیچ شبکه می‌توانند آزادانه با یکدیگر ارتباط برقرار کنند.
3. کنترل قدرت PoE – دیپ سوئیچ ها می‌تواند برق PoE مورد نیاز دستگاه متصل شده را کنترل کنند یا به کاربران اجازه دهند PoE را برای گروه‌های خاصی از پورت‌ها روشن یا خاموش کنند:
   • فعال/غیرفعال کردن PoE: برخی از دیپ سوئیچ ها این امکان را فرام می‌آورند که شما بتوانید عملکرد PoE را برای مجموعه‌ای از پورت‌ها فعال یا غیرفعال کنید و به کاربر اجازه می‌دهد روی دستگاه‌هایی که برق دریافت می‌کنند کنترل داشته باشد.
   • متعادل سازی بار (PoE Load Balancing): یک دیپ سوئیچ همچنین می‌تواند برای تغییر تعادل بار، بهینه سازی تامین برق در پورت‌های مختلف سوئیچ شبکه استفاده شود.
4. کنترل سرعت (QoS – کیفیت خدمات) – در مدل‌های خاصی، یک سوئیچ DIP ممکن است عملکرد کیفیت خدمات (QoS) را فعال کند، که ترافیک روی سوئیچ را در اولویت قرار می‌دهد تا اطمینان حاصل شود که داده‌های حیاتی (مانند ویدیوهای دوربین مداربسته) اولویت بیشتری نسبت به داده‌های کمتر مهم (مانند مرور وب) دارند.
5. بهینه سازی بودجه برق – در سوئیچ‌های PoE سطح بالاتر، یک سوئیچ DIP ممکن است حالت‌های صرفه‌جویی در مصرف انرژی را تغییر دهد یا تخصیص بودجه کل توان PoE را برای بهبود بهره‌وری انرژی یا سازگاری با شرایط مختلف محیطی تنظیم کند.

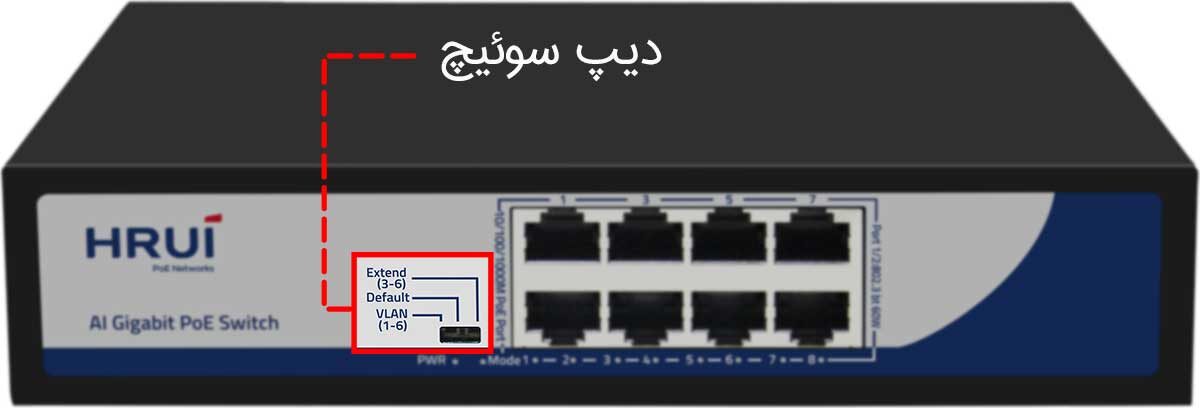

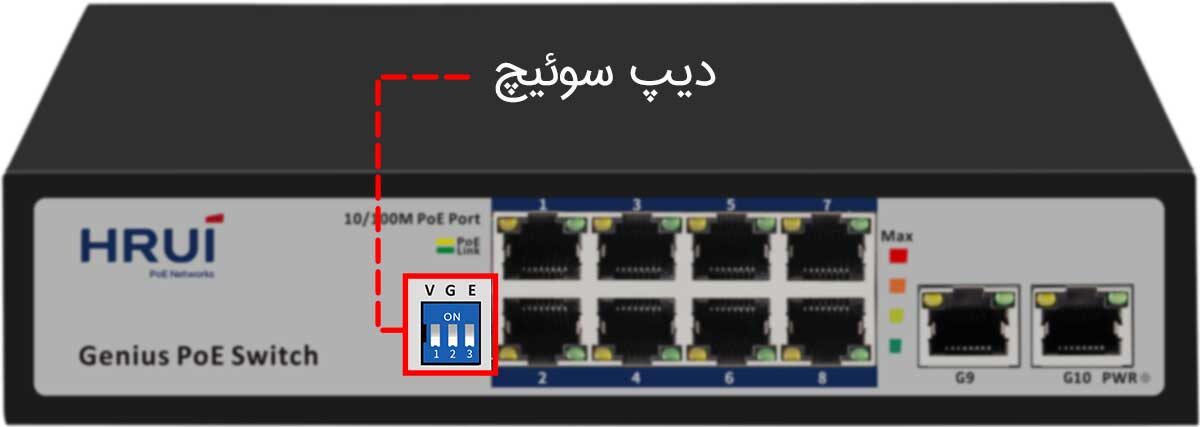

دیپ سوئیچ در سوئیچ PoE شبکه HRUI

دیپ سوئیچ در سوئیچ PoE شبکه HRUI

مزایای استفاده از سوئیچ های DIP در سوئیچ های PoE

سادگی: دیپ سوئیچ راهی سریع و در سطح سخت افزاری برای پیکربندی تنظیمات بدون ورود به یک رابط مدیریت مبتنی بر وب ارائه می‌دهد.

قابلیت اطمینان: پس از تنظیم، DIP سوئیچ ها بسیار قابل اعتماد هستند زیرا در سطح سخت افزاری کار می‌کنند و به نرم افزار وابسته نیستند.

انعطاف پذیری: به تغییرات سریع در زمینه اجازه می‌دهد، به ویژه هنگام نصب سوئیچ PoE در مکان‌هایی که دسترسی نرم افزار ممکن است محدود باشد مفید است.

یک دیپ سوئیچ در سوئیچ شبکه راهی آسان و سریع برای کنترل تنظیمات عملیاتی مانند حالت‌های PoE، ایزوله‌سازی VLAN و افزایش ارسال برق و دیتا را فراهم می‌کند. در حالی که به اندازه پیکربندی‌های مبتنی بر نرم‌افزار انعطاف‌پذیر نیستند، این سوئیچ ها برای تنظیمات سریع، پایدار و کارآمد در تنظیمات سخت‌افزار، به ویژه در محیط‌های حرفه‌ای که دسترسی فیزیکی به سوئیچ آسان‌تر از مدیریت از راه دور است، ایده‌آل هستند.

درک نحوه استفاده از این سوئیچ ها می‌تواند عملکرد شبکه را بهینه کند، محدوده ارسال برق PoE را در شبکه و امنیت را افزایش دهد.
