تنظیمات ضبط براساس تشخیص حرکت یا موشن دتکشن در دستگاه ضبط داهوا



شرح

این مطلب آموزشی شامل تنظیمات ضبط حرکتی یا ضبط موشن دتکشن در دستگاه ضبط XVR و NVR داهوا می باشد.

قابلیت ضبط موشن دتکشن یا تشخیص حرکت ویژگی است که در صورت فعال بودن، اگر حرکتی در تصویر تشخیص داده شود فرمان ضبط صادر شده و دستگاه شروع به ضبط تصاویر ویدیویی دوربینی که تشخیص حرکت در آن مشاهده شده است، می کند.



عملکردهای غیر از ضبط

همچنین به غیر از ضبط، عملیاتی نظیر ارسال ایمیل، فعال کردن آژیر، عکس گرفتن از ویدیو در لحظه وقوع حرکت و فعال کردن آلارم امکانپذیر است.




تنظیم ضبط حرکتی موشن دتکشن در دستگاه ضبط داهوا



دستور العمل ویدیویی



دستور العمل مرحله به مرحله

1. در منوی اصلی، گزینه Alarm را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

2. از سمت چپ گزینه Video Detection را انتخاب نمایید.

سپس تب Motion Detection را در بالا انتخاب نمایید.

کانال مورد نظر را از منوی Channel انتخاب نمایید.

کادر کنار Enable را علامت بزنید.

کادر کنار Record Channel را علامت بزنید.

روی Setting در کنار Region کلیک کنید.

تنظیم ضبط موشن دتکشن دوربین داهوا

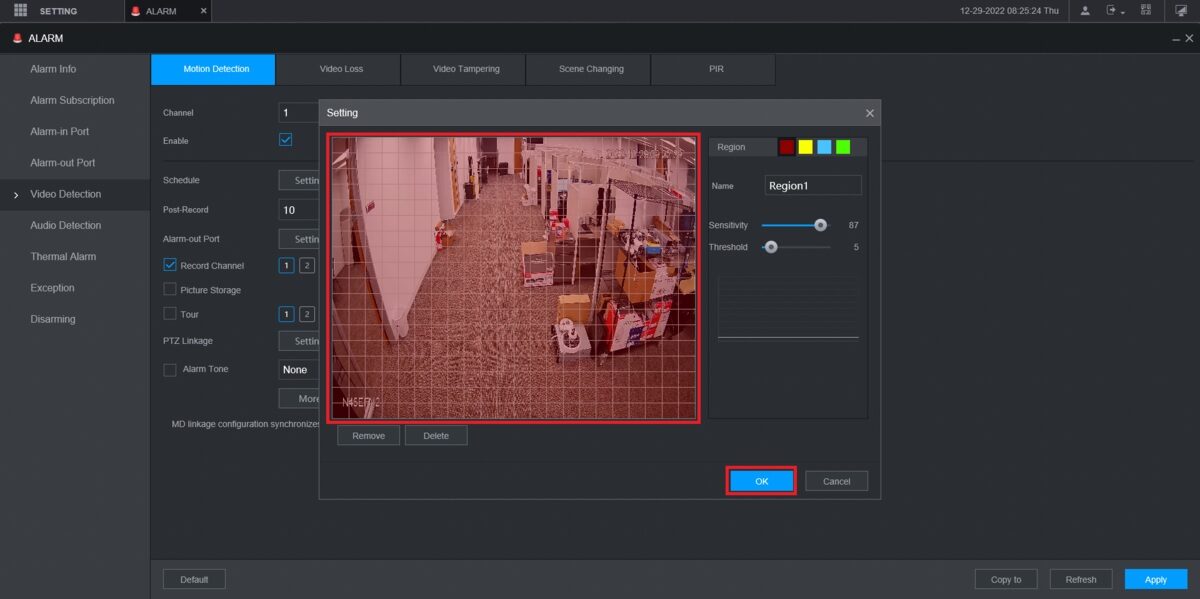

3. قسمت هایی را که می خواهید تشخیص حرکت فعال شود را با رنگ قرمز مشخص کنید.

سپس در پایین روی OK کلیک نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

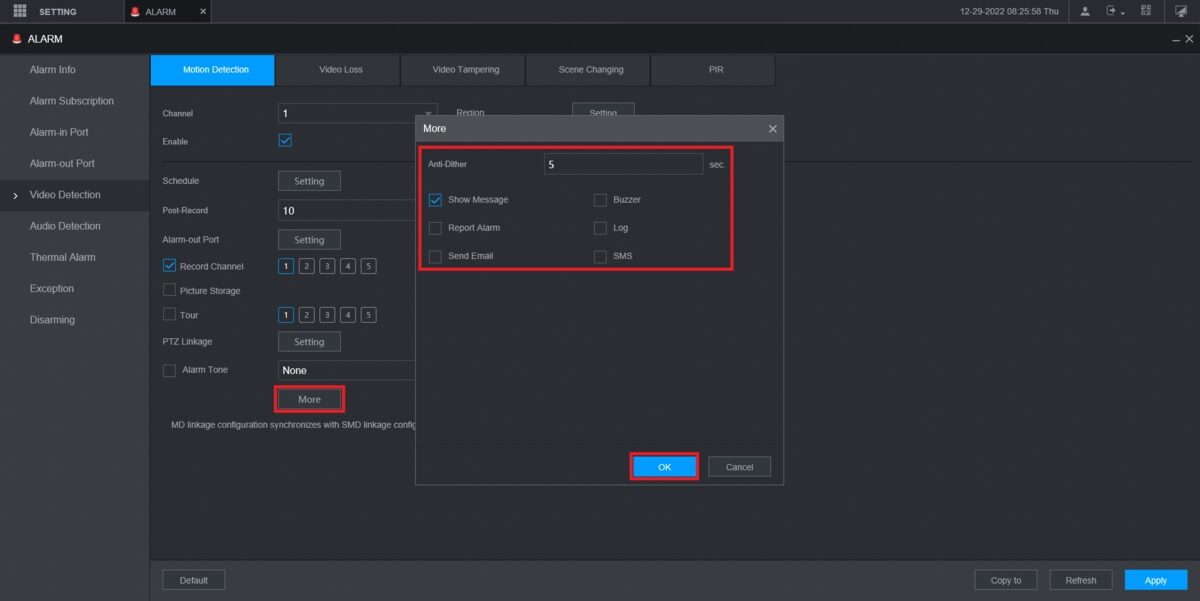

4. گزینه More را در پایین انتخاب نمایید.

کادرهای کنار هر یک از گزینه های دیگری را که می خواهید هنگام تشخیص حرکت فعال شوند را علامت بزنید، مثلاً گزینه Show Message برای نمایش پیام است.

بروی OK کلیک نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

5. روی Apply در پایین کلیک کنید.

پس از ذخیره تغییرات، عبارت Operation Succeeded را در بالا خواهید دید.

تنظیم ضبط موشن دتکشن دوربین داهوا

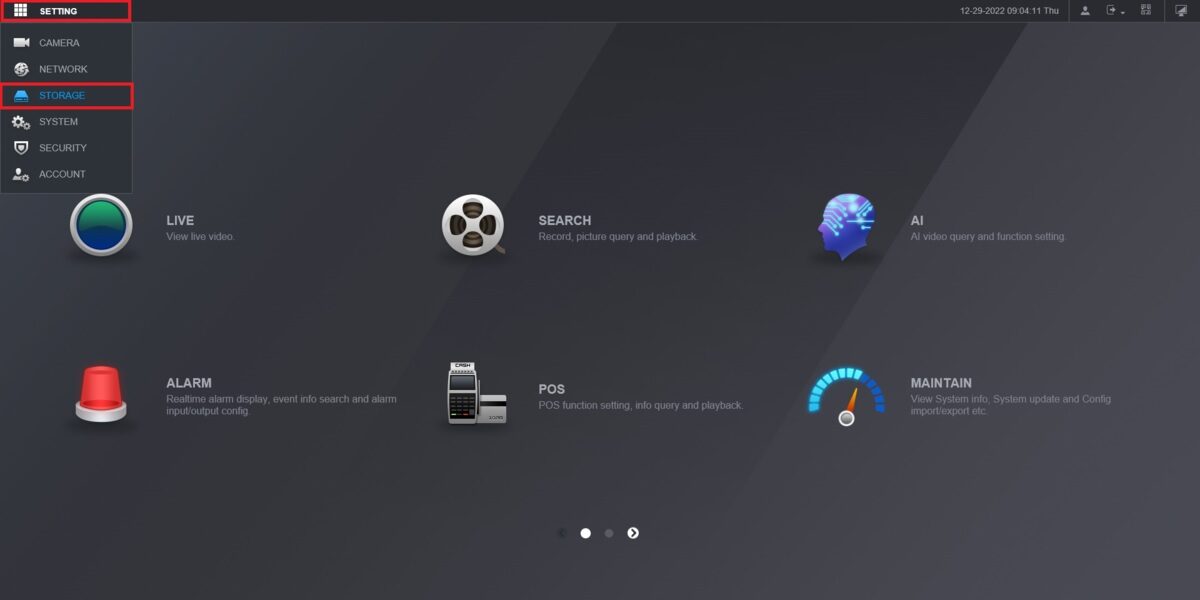

6. از منوی Setting در بالا گزینه Storage را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

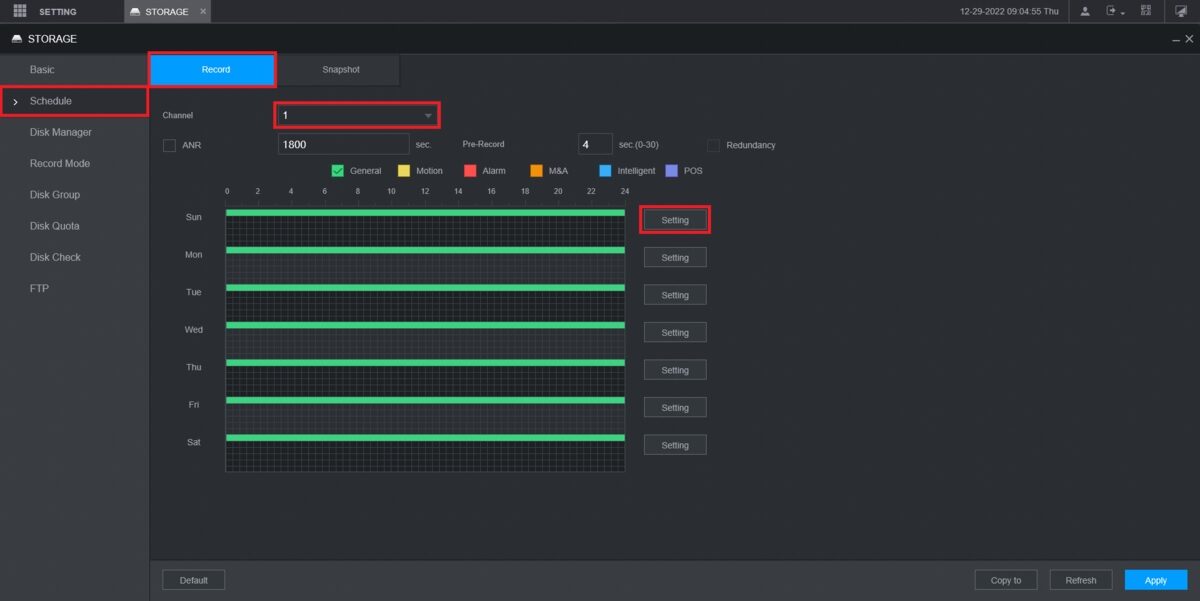

7. از منوی سمت چپ گزینه Schedule را انتخاب نمایید.

سپس در بالا بروی تب Record کلیک نمایید.

کانالی که در مراحل بالا برای تشخیص حرکت انتخاب کردید را از منوی Channel انتخاب نمایید.

روی دکمه Setting کنار هر روز هفته کلیک نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

8. برای فعال کردن همه روزهای هفته، کادر All را علامت بزنید.

کادر Motion را برای Period1 علامت بزنید.

روی OK در پایین کلیک کنید.

تنظیم ضبط موشن دتکشن دوربین داهوا

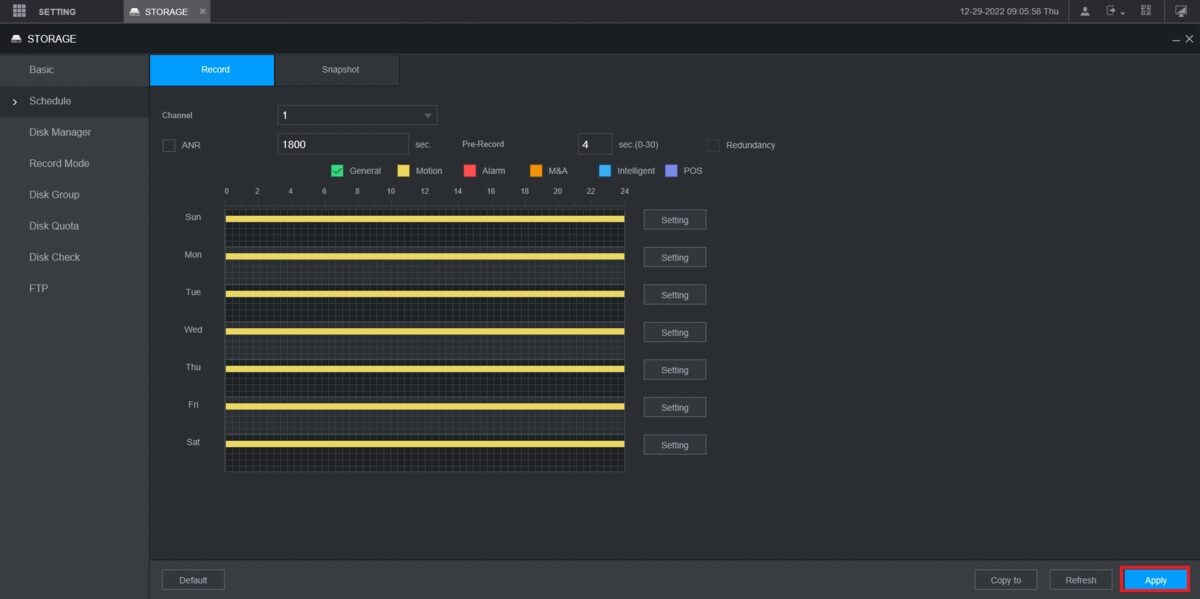

9. برای ذخیره تنظیمات، بروی Apply در پایین کلیک نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

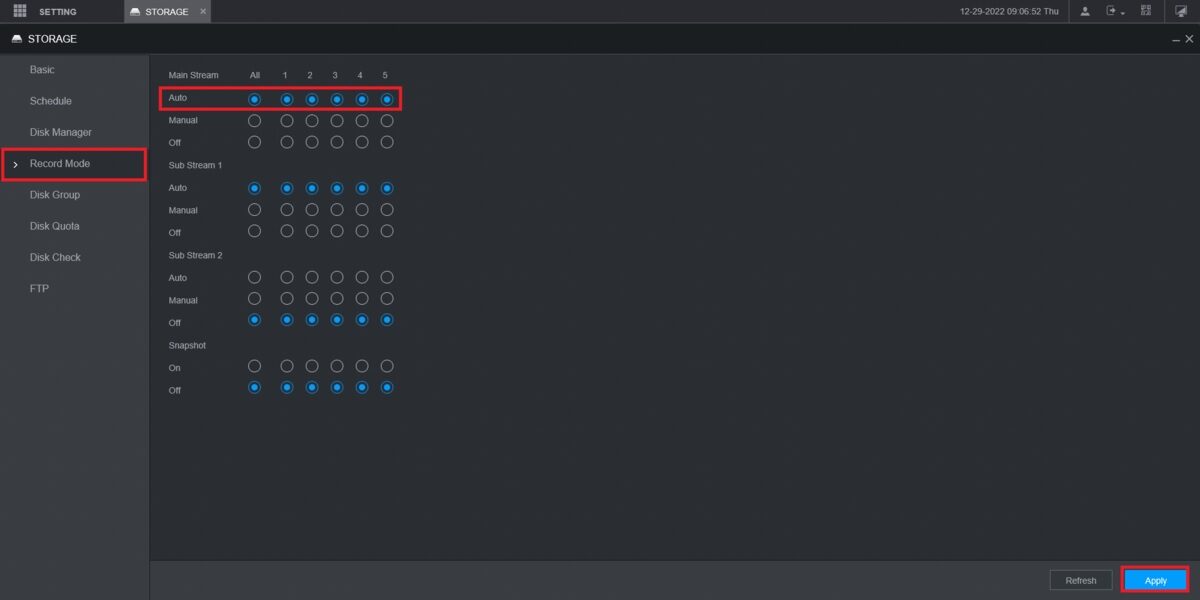

10. از منوی سمت چپ گزینه Record Mode را انتخاب نمایید.

سپس مطمئن شوید که ردیف Auto برای کانال(های) فعال است.

بروی Apply در پایین کلیک نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

11. بروی آیکون منوی اصلی در بالا سمت راست کلیک کنید و سپس SEARCH را انتخاب کنید.

تنظیم ضبط موشن دتکشن دوربین داهوا

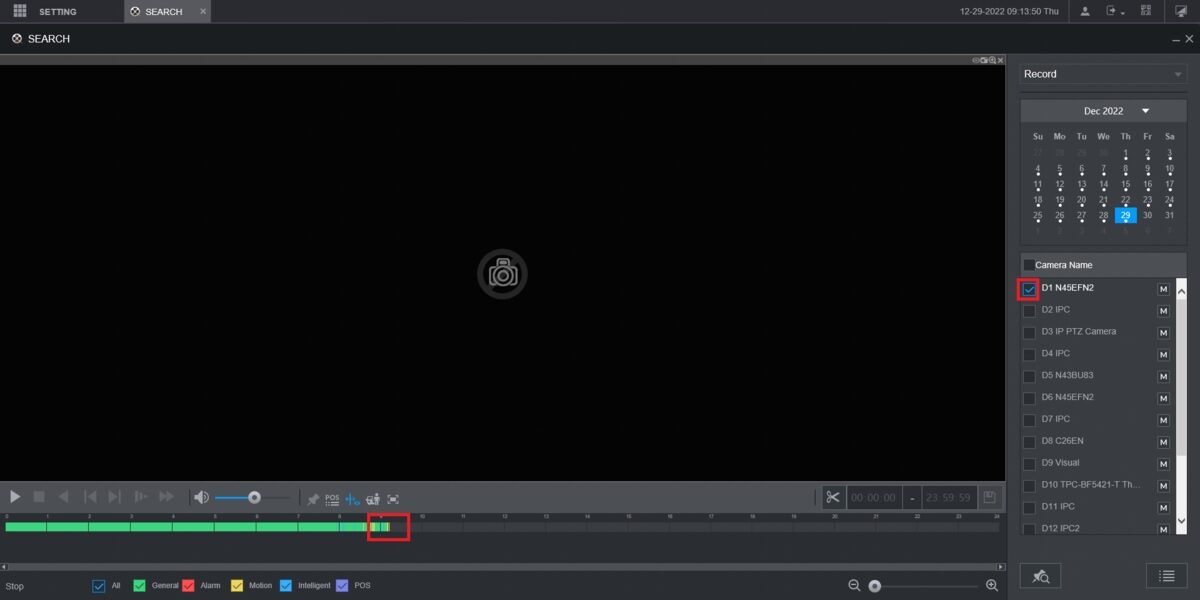

12. کادر کنار کانال در سمت راست را علامت بزنید.

شما باید خطوط/نوارهای زرد رنگ را برای ضبط براساس حرکت ببینید.

تنظیم ضبط موشن دتکشن دوربین داهوا



دستور العمل مرحله به مرحله (منوی قدیمی)

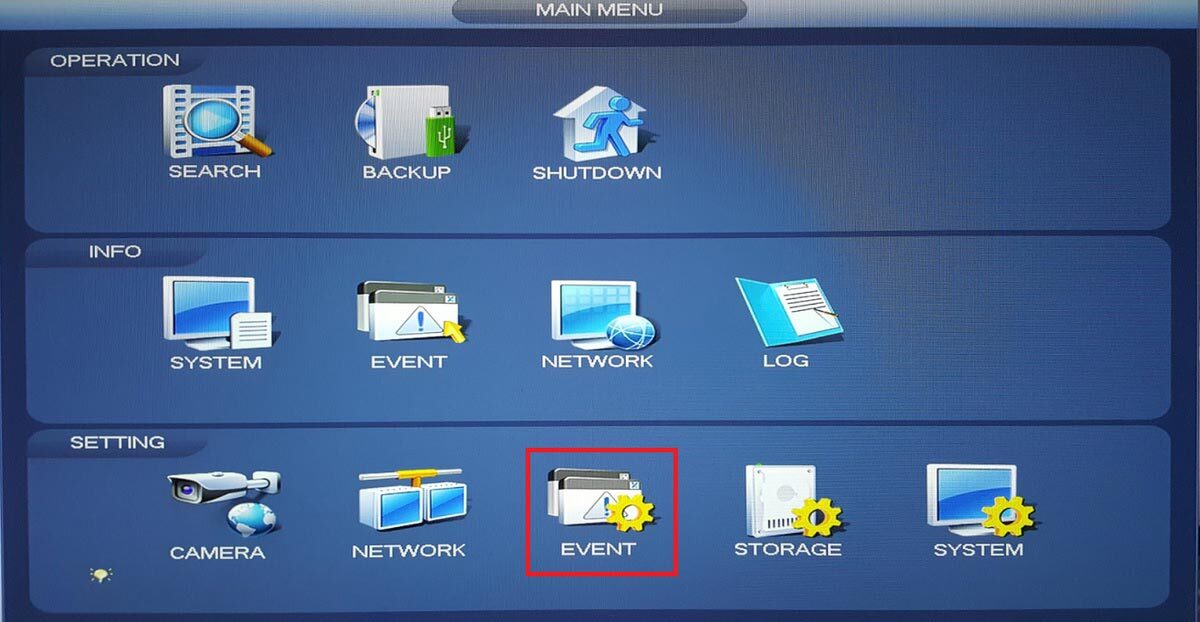

1. از منوی اصلی، Event را انتخاب نمایید.

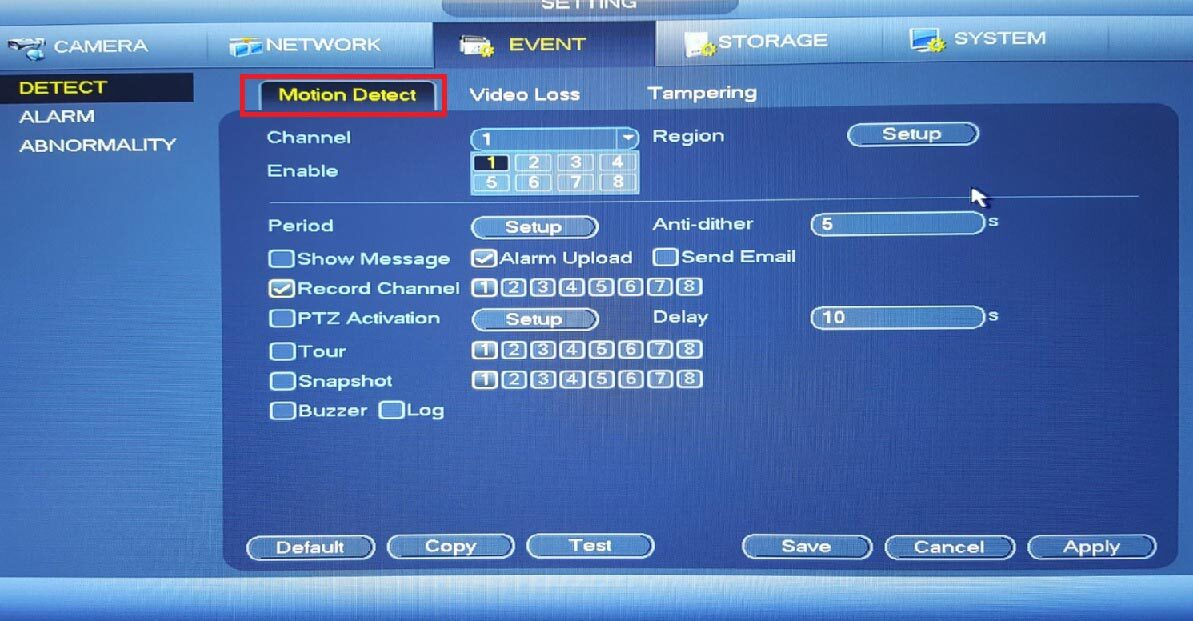

2. از منوی سمت چپ گزینه Detect و سپس سربرگ Motion Detect را انتخاب نمایید.

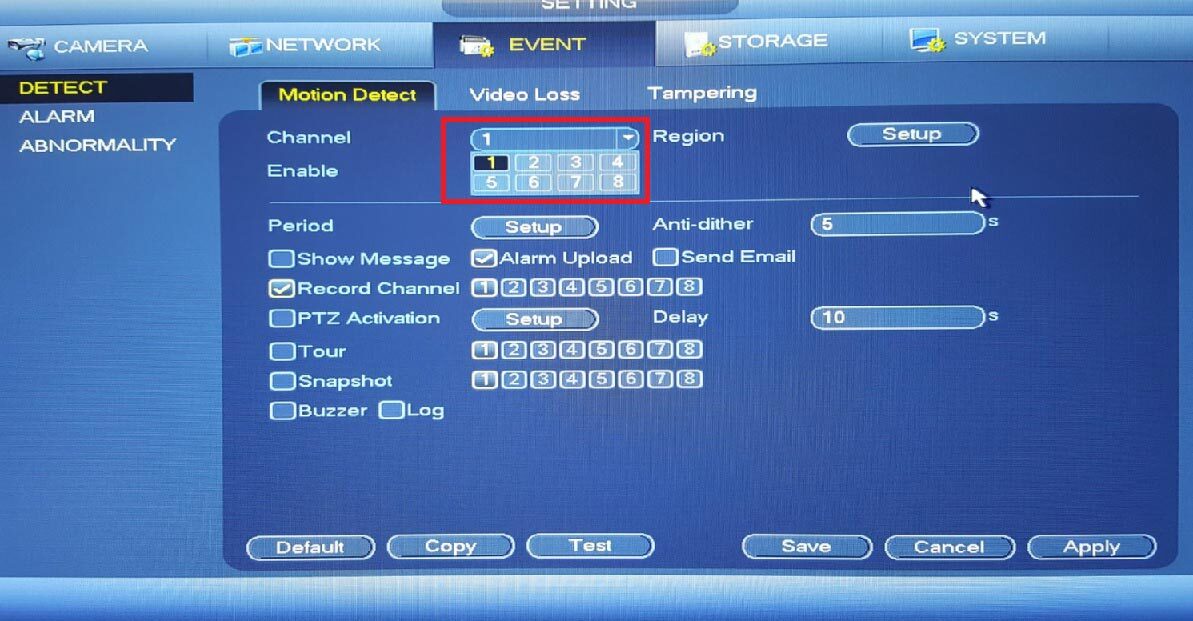

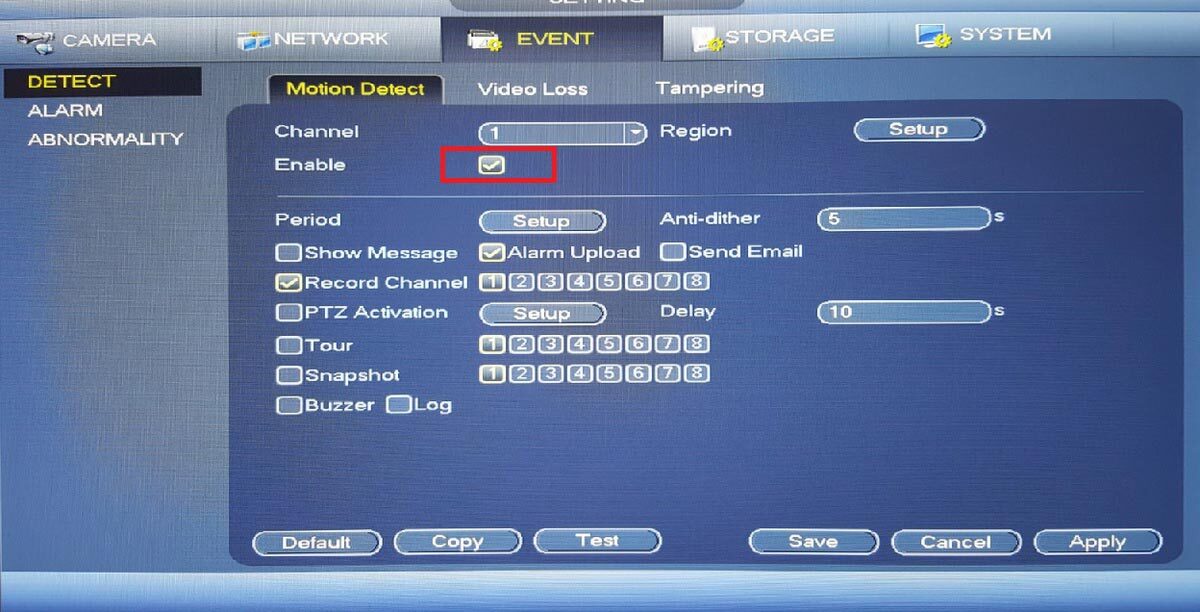

3. کانال(های) مورد نظر برای تنظیم حرکت از Channel انتخاب نمایید و گزینه Enable را تیک بزنید.

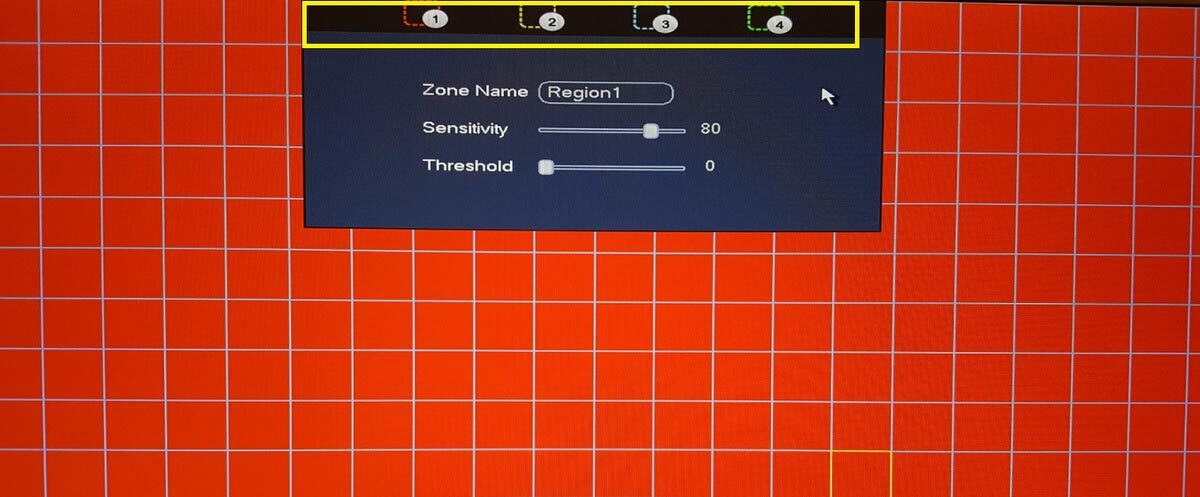

4. برای تنظیم حساسیت هر بخش از صحنه، Setup را انتخاب نمایید. به طور پیش‌فرض، کل صحنه برای تشخیص حرکت تنظیم شده است. هر رنگ مربوط به یک منطقه است که می‌توانید حساسیت و آستانه تشخیص حرکت هر یک از مناطق را در آن تنظیم نمایید.

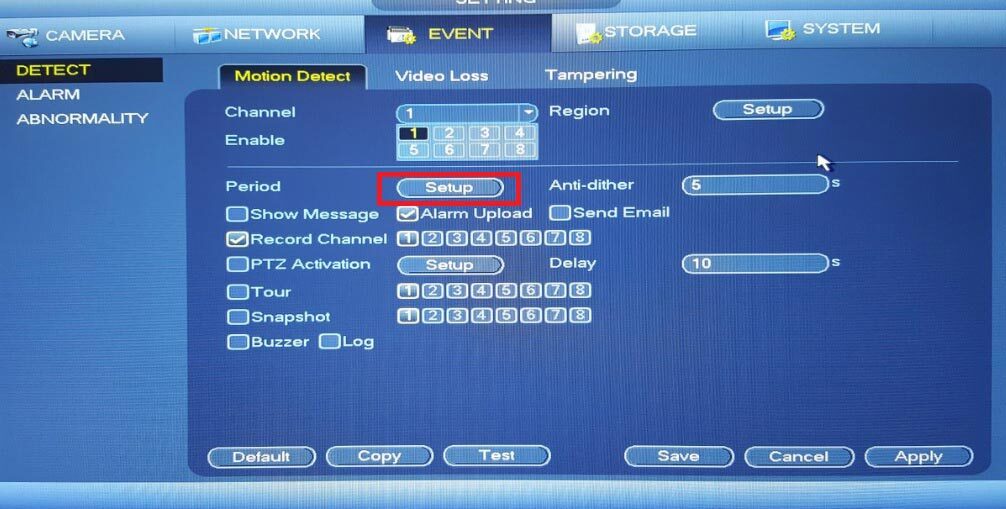

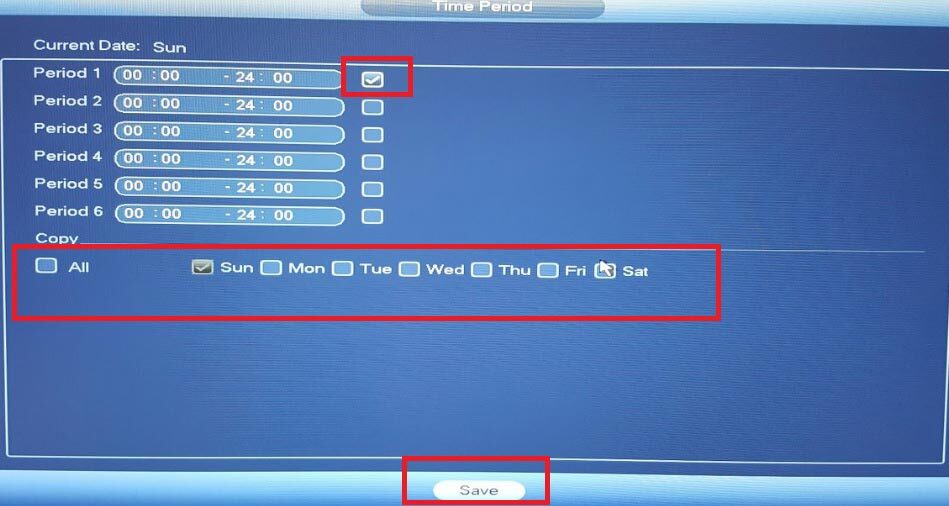

5. برای تنظیم زمان و روزهایی که حرکت باید تنظیم شود، Period را انتخاب نمایید.

Setup را انتخاب نمایید.

دوره زمانی و روزهایی که حرکت باید تشخیص داده و ضبط شود را انتخاب نمایید، بروی Save کلیک نمایید.

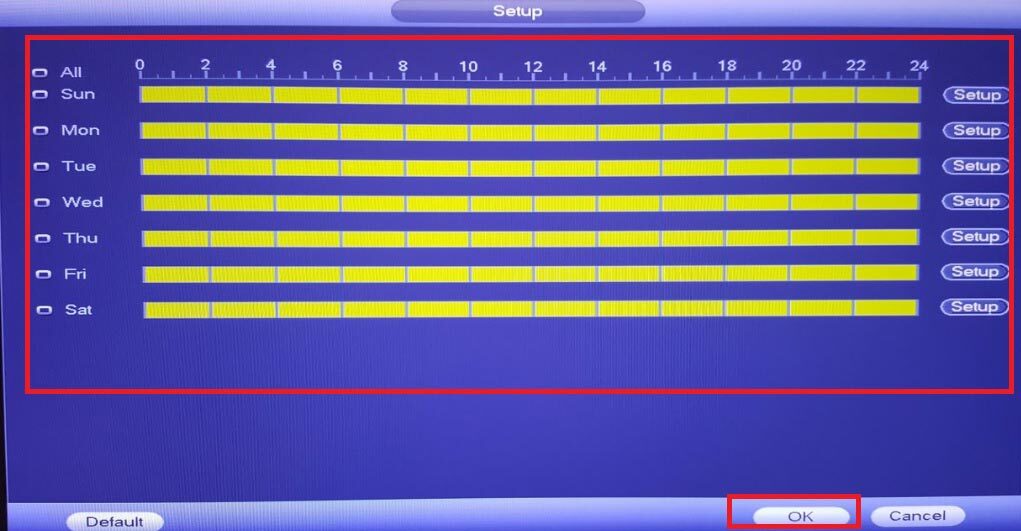

مشاهده خواهید کرد که نوار زمانی برای تمام روزهای هفته به رنگ زرد تنظیم خواهد شد. برای ذخیره OK را انتخاب نمایید.

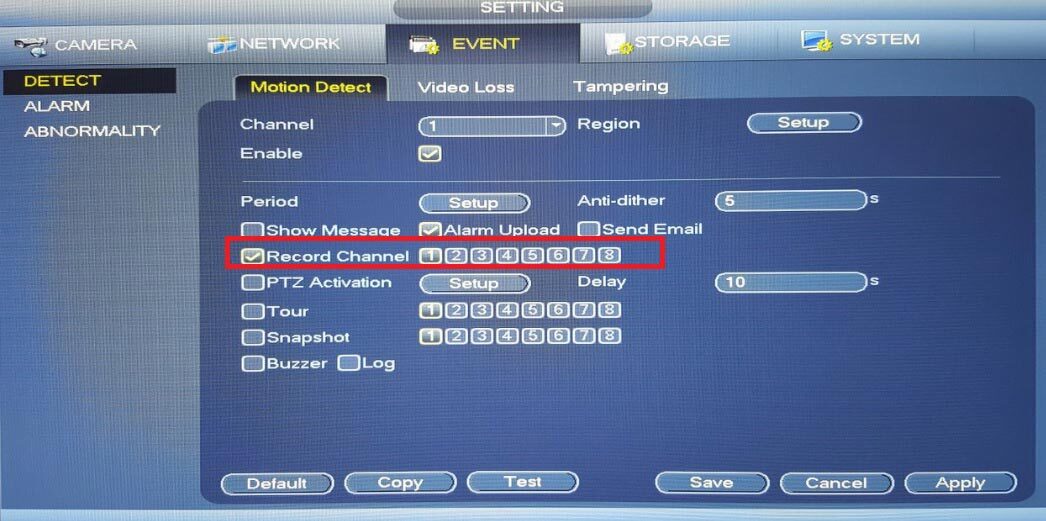

6. گزینه Record Channel را تیک بزنید و دوربین هایی را که قرار است رویدادهای حرکتی را ضبط کنند، انتخاب نمایید.

7. Apply و Save را انتخاب نمایید.

8. سربرگ STORAGE را انتخاب نمایید.

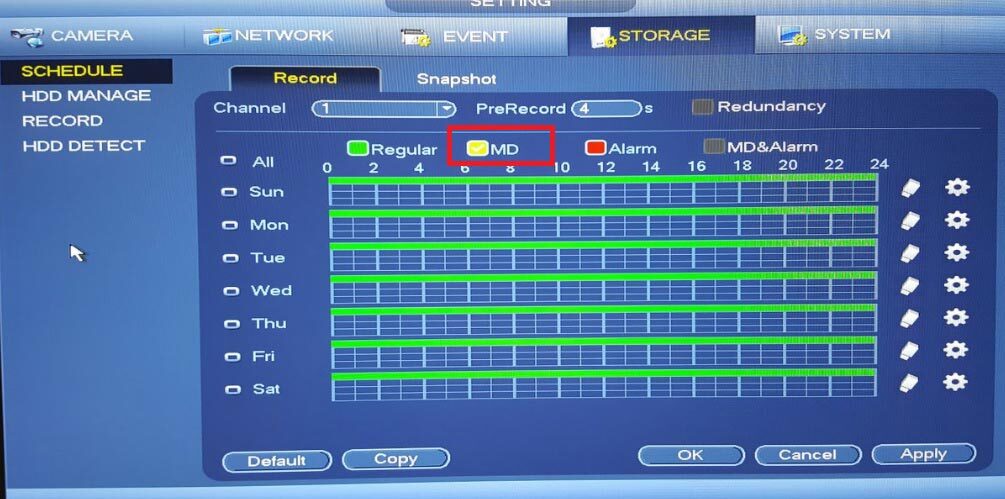

9. گزینه MD (تشخیص حرکت) را تیک بزنید.

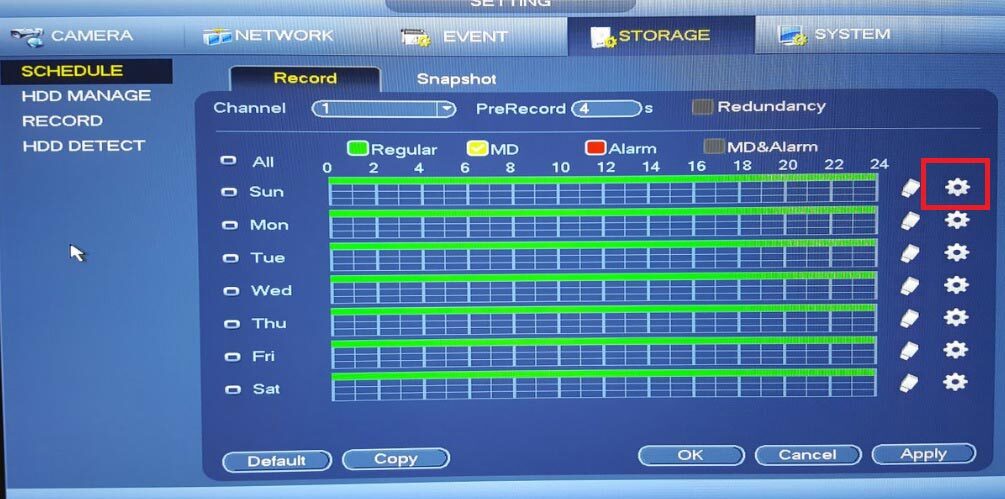

10. آیکون چرخ دنده را برای تنظیمات انتخاب نمایید.

در اینجا می‌توانید زمان ها و روزهایی را که تشخیص حرکت باید ضبط کند، تنظیم نمایید. گزینه MD (تشخیص حرکت) را تیک بزنید. همه یا روزی را که تشخیص حرکت باید ضبط شود، انتخاب نمایید. Save را انتخاب نمایید.

11. برای روزها و زمان هایی که حرکت را تنظیم می‌نمایید، رنگ زرد نشان داده می‌شود. برای ذخیره تنظیمات، روی Apply و OK کلیک نمایید.




تنظیم ضبط حرکتی موشن دتکشن از منوی وب داهوا



دستور العمل مرحله به مرحله

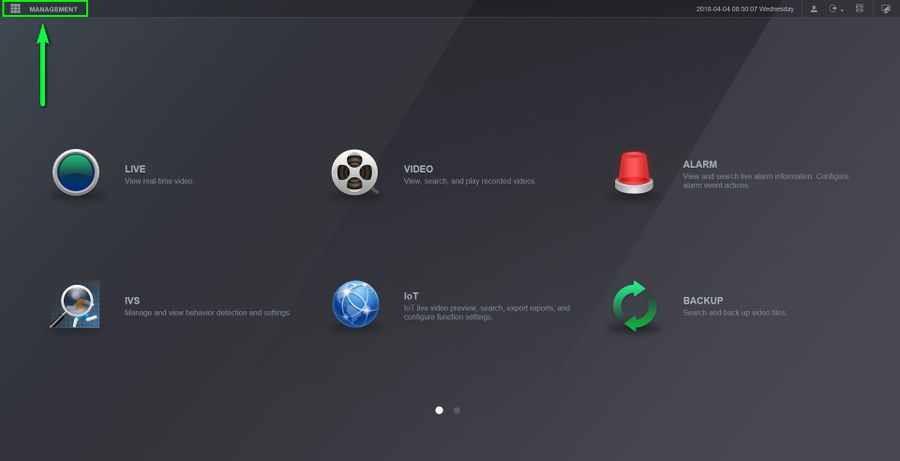

1. در منوی اصلی دستگاه ضبط بروی Management کلیک کنید.

منوی مدیریت

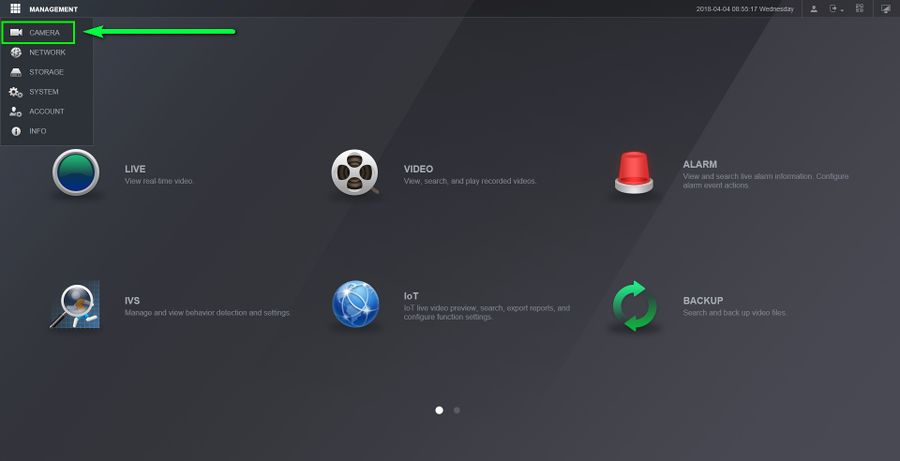

2. گزینه Camera انتخاب نمایید.

انتخاب گزینه camera

3. در منوی سمت چپ، وارد Video Detect شوید سپس وارد قسمت تنظیمات این قابلیت می شوید. گزینه Record Channel و Snapshot در صورت فعال نبودن، فعال نمایید.

صفحه تنظیمات موشن دتکت

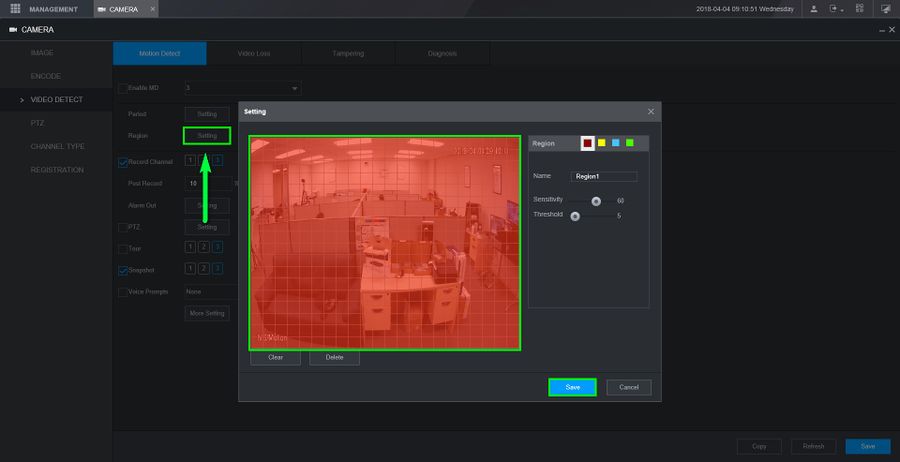

4. بروی دکمه Settings گزینه Region برای تعیین نقاط حساس به حرکت کلیک کنید. نکته: خانه های رنگی برای فعال بودن تشخیص حرکتی – خانه های شفاف عدم تشخیص آن نقطه برای تشخیص حرکت

تعیین محدوده تعیین

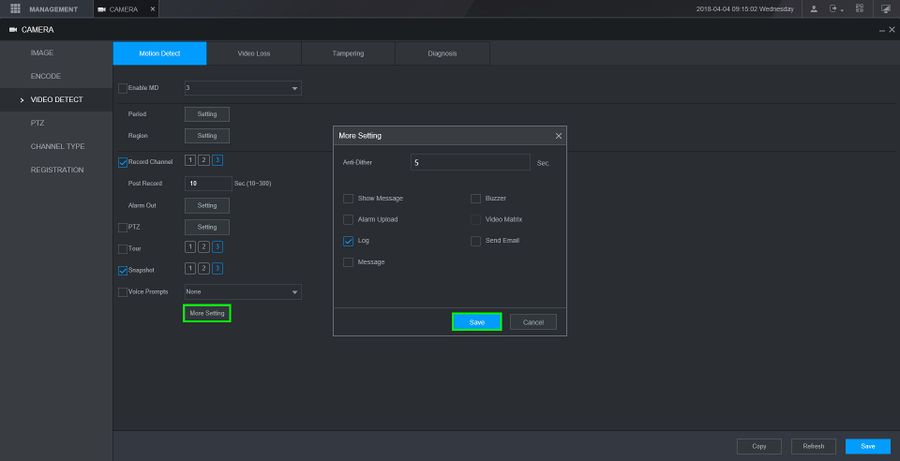

5. بروی More Settings در انتهای صفحه برای دیگر تنظیمات Motion Detect کلیک نمایید.

تنظیمات بیشتر تشخیص حرکتی

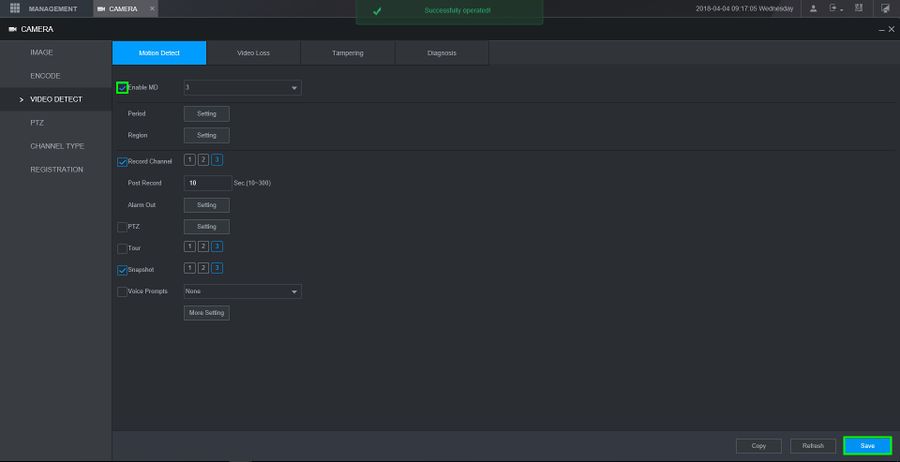

6. بعد از اعمال تنظیمات، گزینه Enable MD را فعال نموده و سپس بروی Save کلیک نمایید تا تنظیمات ذخیره گردد.

ذخیره تنظیمات

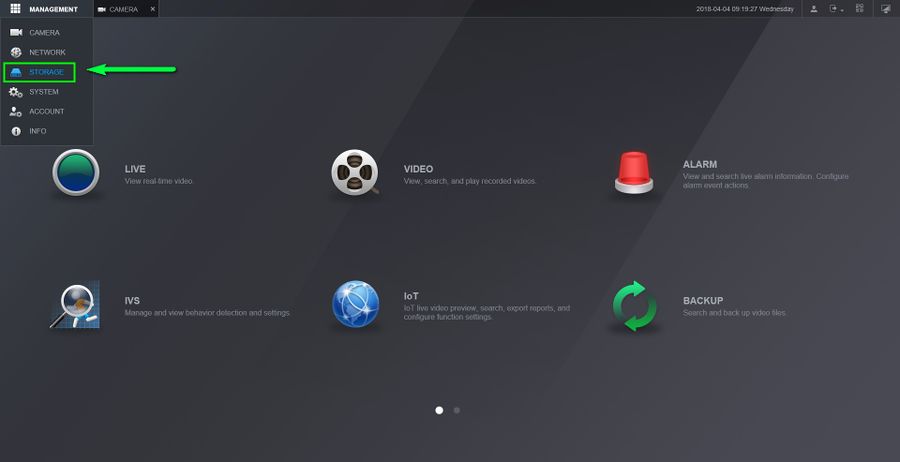

7. در این مرحله به قسمت تنظیم زمانبندی Motion Detect میرسیم که در قسمت Storage در زیر منوی Management قابل دسترسی است.

درسترسی به قسمت تنظیم زمانبندی

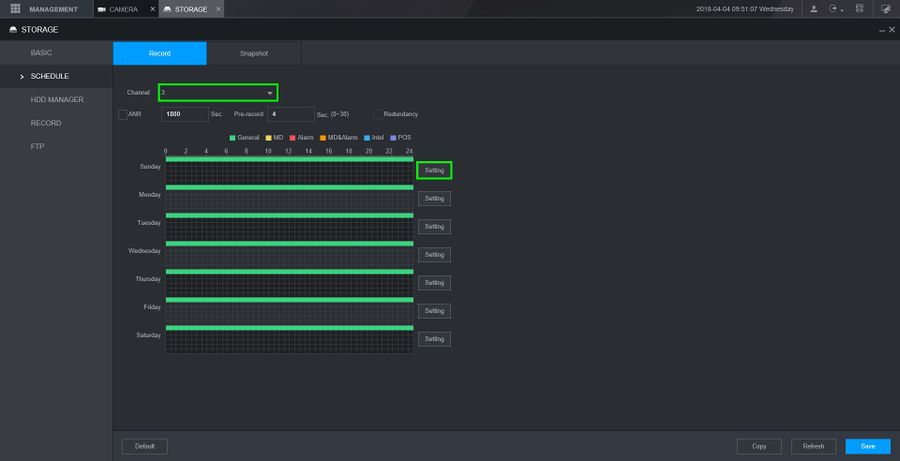

8. کانال مورد نظر خود را انتخاب نمایید و برای زمانبندی یکی از روزهای هفته بروی Settings مرتبط با همان روز کلیک نمایید.

زمانبندی روز مورد نظر

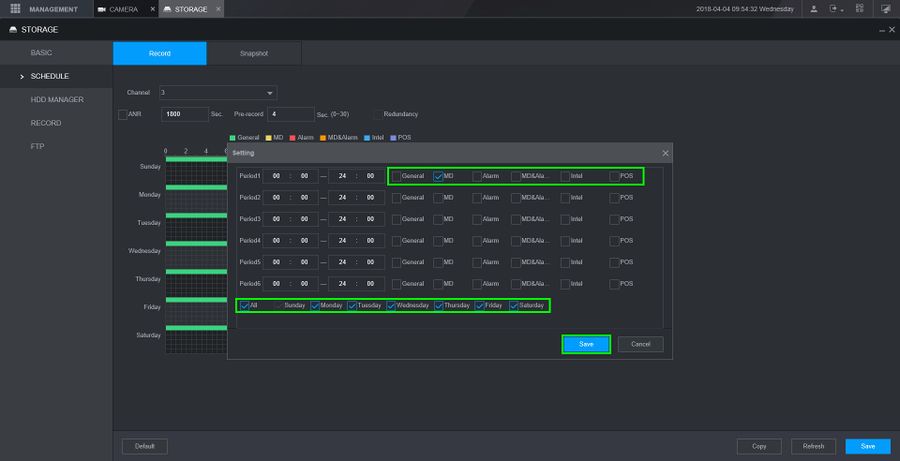

9. در این مثال ما فقط گزینه MD (تشخیص براساس حرکت) و سپس گزینه All برای هر 7 روز هفته انتخاب می نماییم. نکته: برای موشن دتکشن می بایست گزینه General را حتماً غیر فعال نماییم.

تیک زدن گزینه md و all

10. بعد از تنظیم زمانبندی مطمئن شوید تمام تنظیمات را ذخیره کرده و در ادامه بروی گزینه بعدی، Record کلیک نمایید. نکته: برای اعمال همین تنظیمات زمانبندی بروی مابقی دوربین ها از گزینه Copy استفاده نمایید.

ذخیره تنظیمات زمانبندی

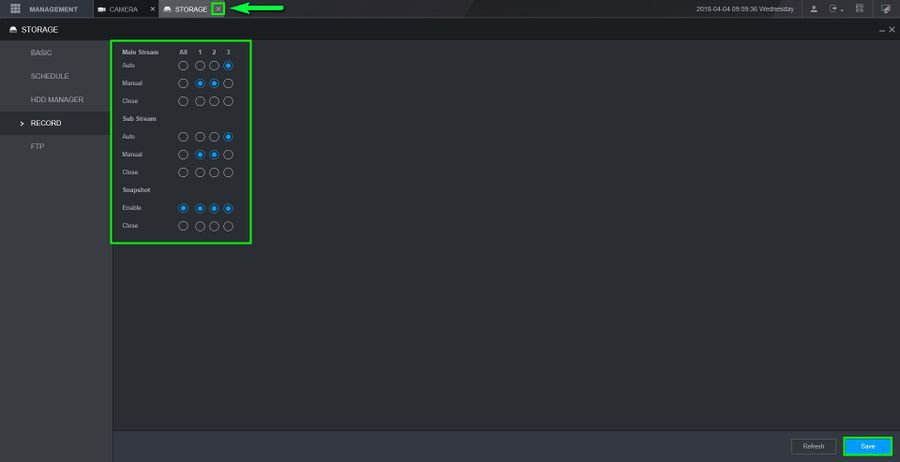

11. در این بخش می توانید تنظیم بودن استریم های ضبط و snapshot ها را بررسی نمایید. سپس از بالای صفحه بخش STORAGE را کاملاً ببندید.

بررسی استریم ها

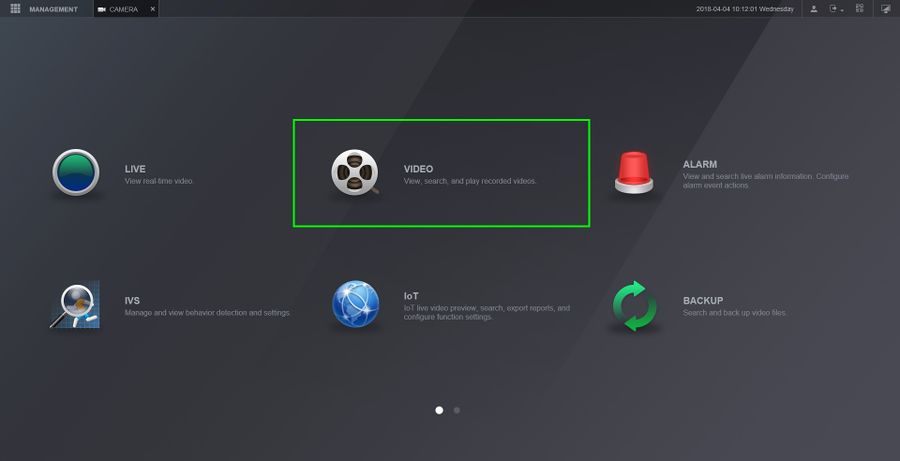

12. برای چک کردن درستی تنظیمات ضبط براساس حرکت می توانید آن را بررسی نمایید. برای این کار باید از منوی اصلی وارد VIDEO شوید.

منوی ویدیو

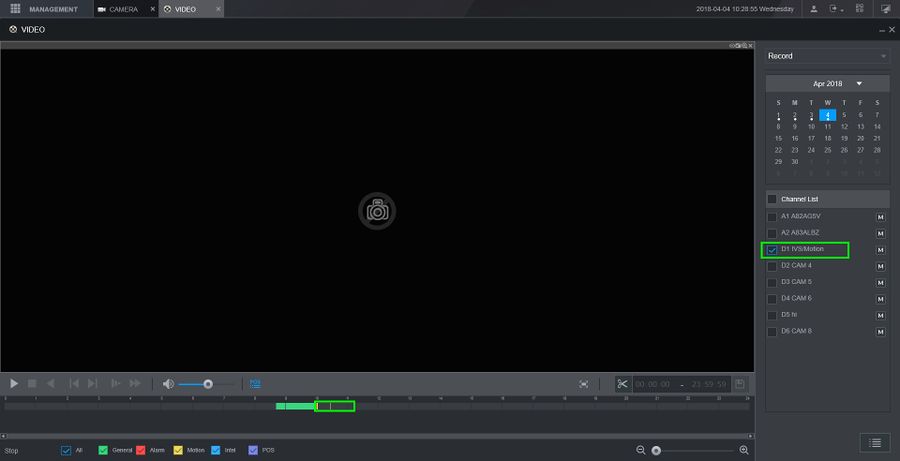

13. در این قسمت می توانید از Channel List کانال دوربین خود را انتخاب نمایید و از نوار Timeline پایین تصویر که به صورت نوارهای رنگی نمایش داده می شود، تست تصویر ضبط شده که برای Motion Detect به رنگ زرد می باشد را مشاهده نمایید.

بازبینی تصاویر ضبط شده




تنظیم ضبط حرکتی موشن دتکشن از نرم افزار Smart PSS داهوا



دستورالعمل مرحله به مرحله

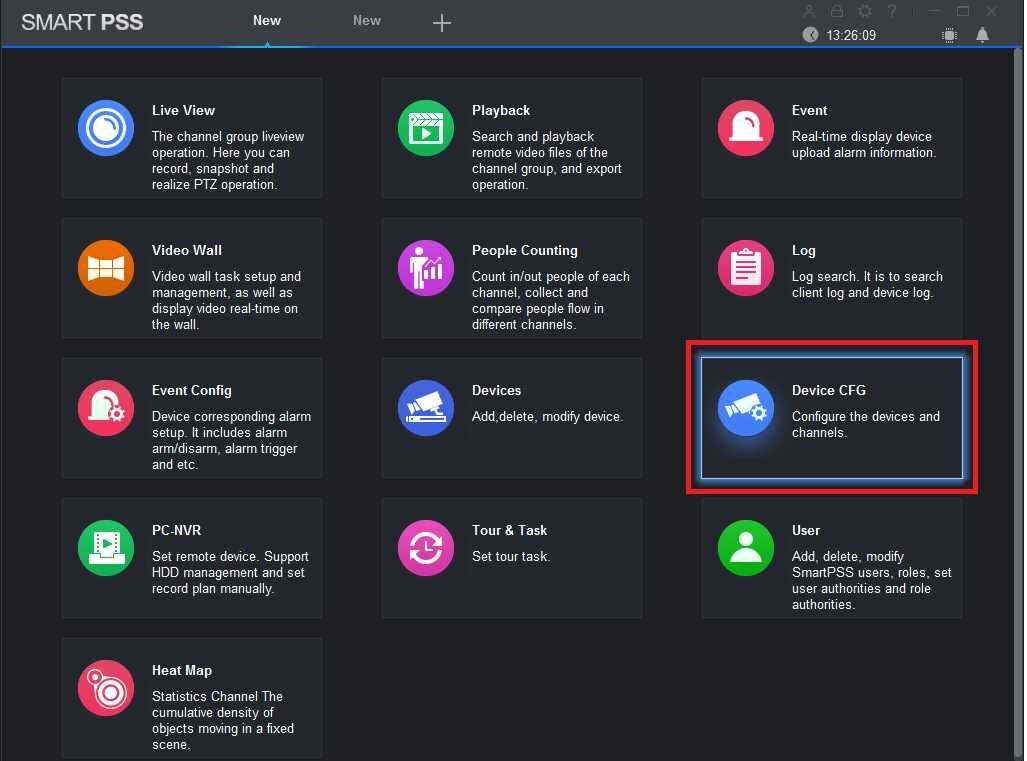

1. از منوی اصلی، Device CFG را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

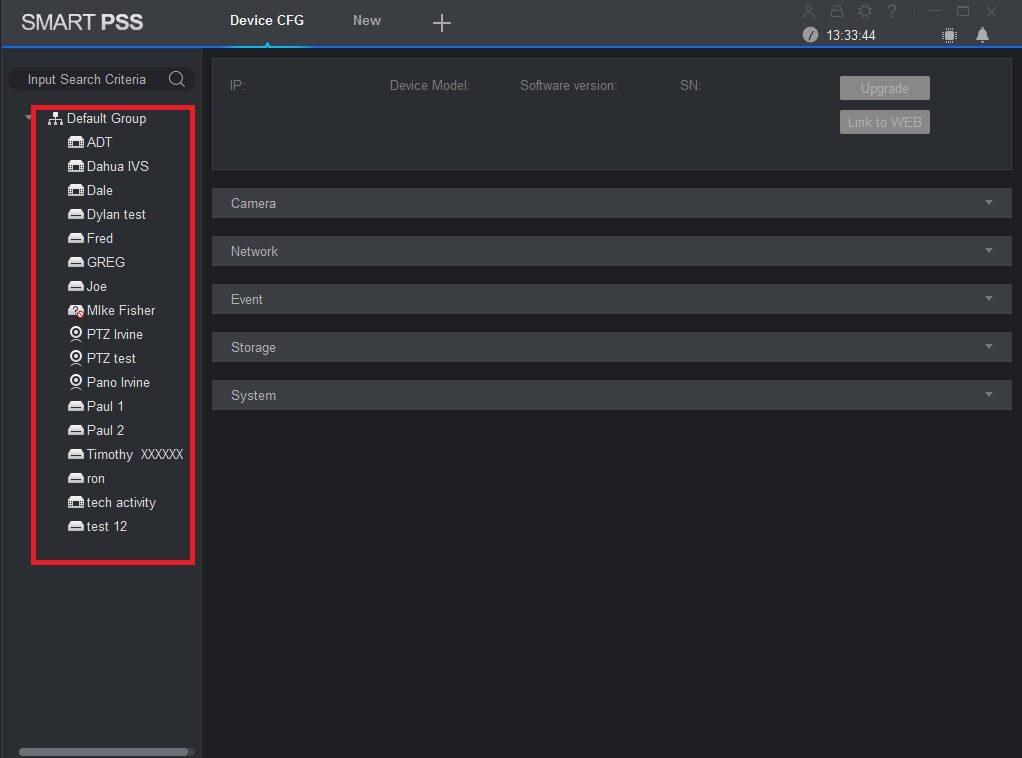

2. از سمت چپ، دستگاهی را که می خواهید ضبط حرکتی یا موشن برای آن فعال شود، انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

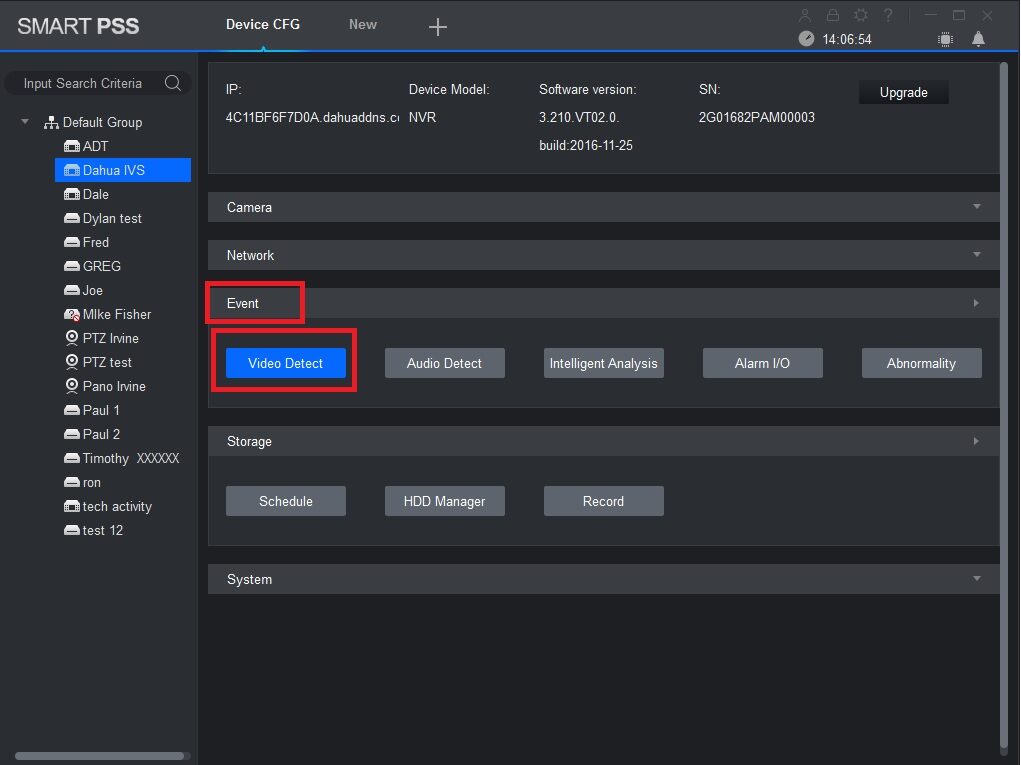

3. Event را کلیک کرده و سپس Video Detect را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

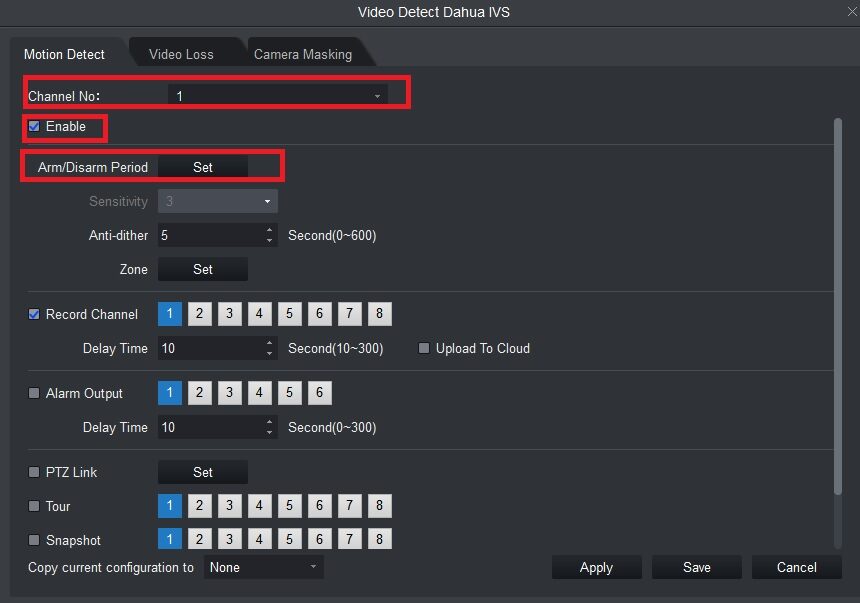

4. کانال را از Channel انتخاب نمایید و سپس گزینه Enable را برای فعال کردن تشخیص حرکت، علامت بزنید. برای تنظیم بازه زمانی ضبط، Set قسمت Arm/Disarm Period را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

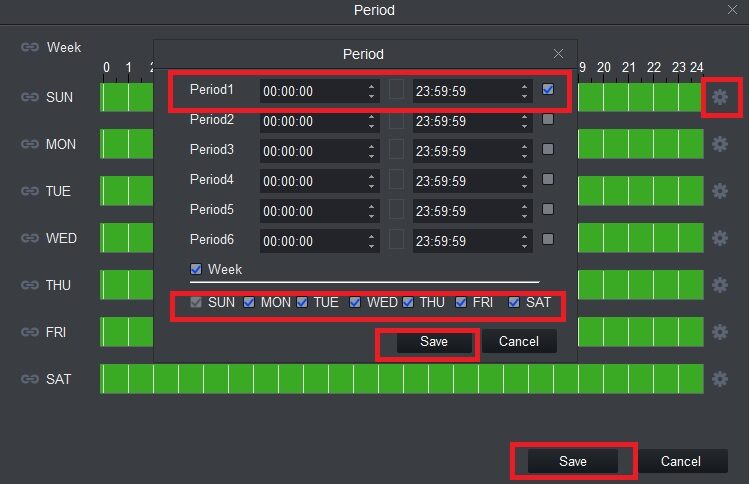

5. آیکون چرخ دنده را انتخاب نمایید. Period1 را علامت بزنید؛ روزهایی را که تشخیص حرکت باید فعال/غیرفعال شود انتخاب نمایید و Save را کلیک کنید تا ضفحه Period بسته شود و در آخر Save را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

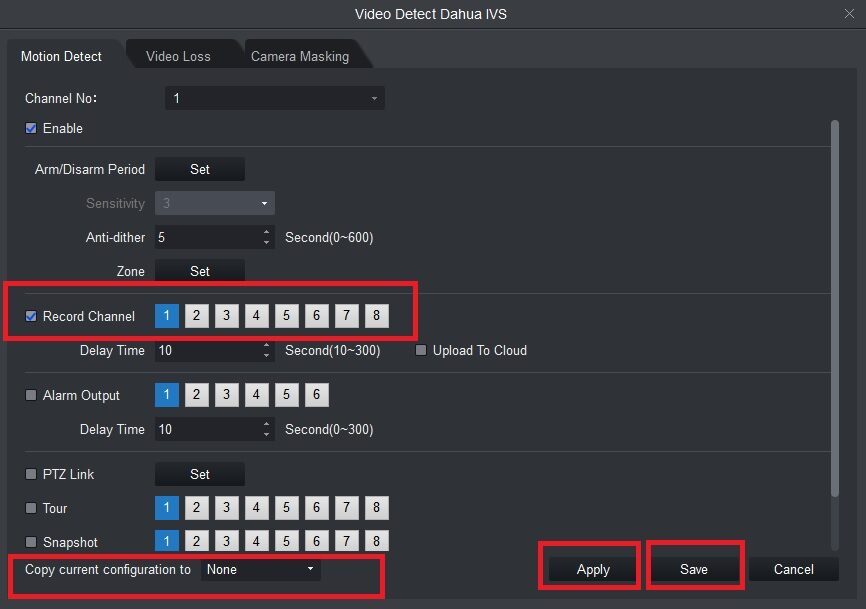

6. گزینه Record Channel را علامت بزنید و کانال(هایی) را که باید برای آنها تنظیم شود انتخاب نمایید. می توانید از گزینه Copy current configuration to پیکربندی را در کانال دیگری یا همه کانال ها کپی کنید. Apply و Save را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

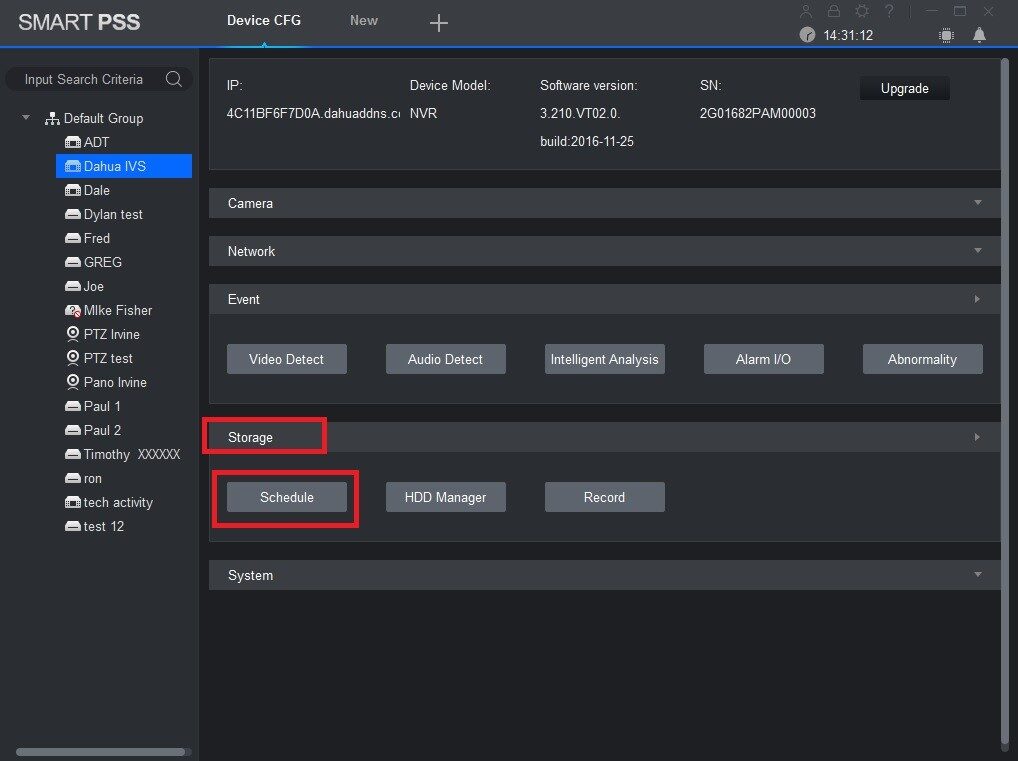

7. بروی Storage کلیک کرده و سپس Schedule را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

8. از Channel No کانال های تنظیم شده را انتخاب و سپس آیکون چرخ دنده تنظیمات را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

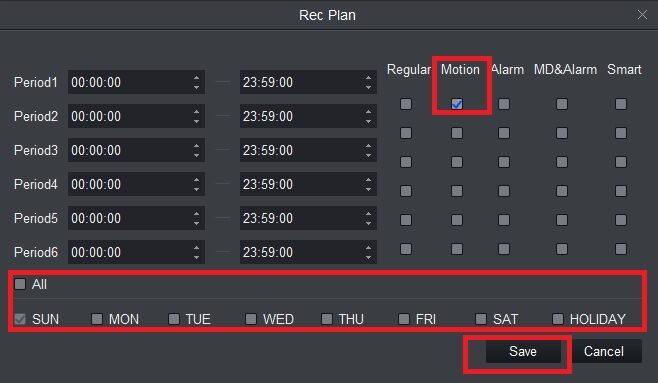

9. در این آموزش، ما فقط یک دوره زمانی را تنظیم می کنیم. علامت Motion (تشخیص حرکت) را بزنید و روز یا روزهایی را که حرکت باید ضبط شود انتخاب کنید؛ برای ذخیره تنظیمات، Save را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا

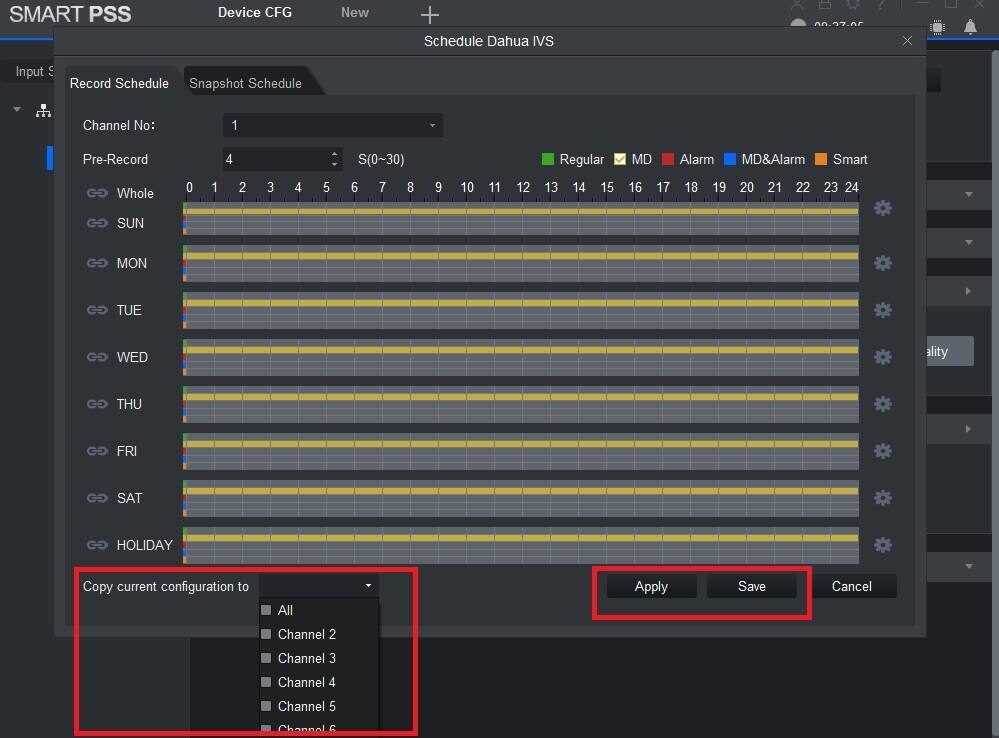

10. در اینجا بسته به روزهایی که حرکت از مرحله قبل برای آنها تنظیم شده است، رنگ زرد را برای روزها مشاهده خواهید کرد. رنگ زرد نشان دهنده ضبط براساس تشخیص حرکت است. می توانید با استفاده از Copy current configuration to پیکربندی را در همه یا کانال های دیگر کپی کنید. برای ذخیره پیکربندی، Apply و Save را انتخاب نمایید.

تنظیم ضبط موشن دتکشن دوربین داهوا
